Trenger hjelp til å lage en elektronisk vippe

[Diff]

Hei



Vi har fått en skoleoppgave der vi skal tegne en elektronisk vippe( a.k.a. AMV) slik den vil se ut på et kretskort. Men vi har ikke fått godt gjennom så mye hvordan dette skal gjøres, derfor trenger jeg hjelp.

Vi skal lodde delene på et hullkort med kobberledere stripevis nedover på baksiden av kortet.

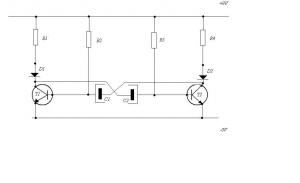

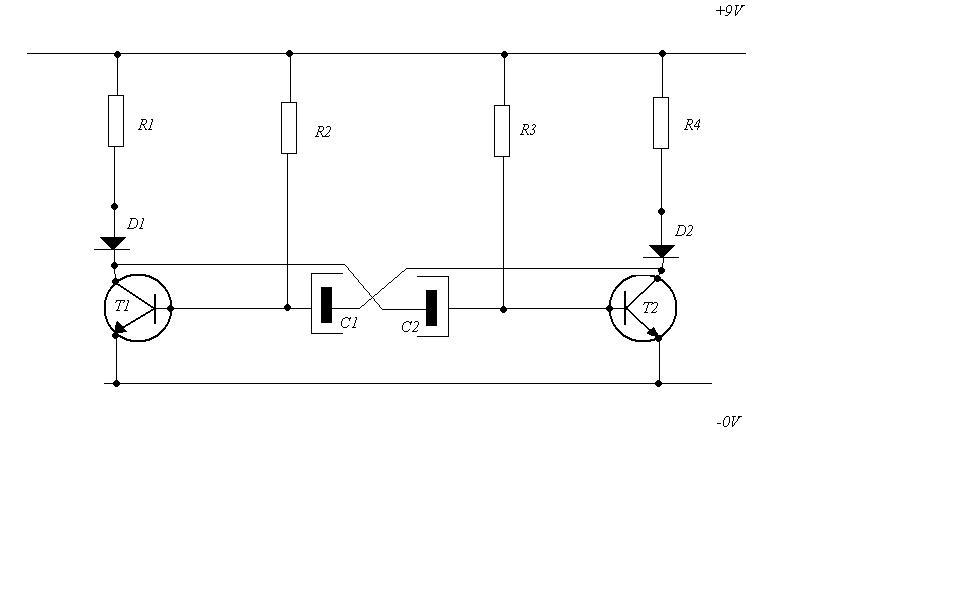

Legger ved en tegning laget i farta.



Dette er det jeg (tror at jeg) vet så langt:



- Alle fire motstandene kan starte i samme hullrekke, men R1 og R4 må avsluttes i samme rekke, og ikke i samme som R2 og R4.

- T2 og C2 kan være på samme hullrekke

- T1 og C1 kan være på samme hullrekke



Kondensatorene krever 5 hull

motstandene krever 4 hull

diodene krever 2-4 hull

transistorene krever (selvfølgelig) 3 hull



Dette er alt jeg vet. Er det noen som kan gi meg tips til hvordan jeg skal kunne tegne dette, eventuelt sende meg et forslag?



Takker for svar



Dersom moderator ønsker å flytte tråden til elektronikk-delen av forumet, er det greit for meg



Edit: Fiksa feil på tegningen

Endret 9. januar 2008 av Diff

[Diff]

Velger å bumpe tråden for å se om noen kan hjelpe
