Når fylles kondensatorene i en PSU opp ?

[Mar1us]

kondensatorene i en strømforsyning lades idet strømforsyningen får spenning fra nettet.

[cozmo_]

kondensatorene i en strømforsyning lades idet strømforsyningen får spenning fra nettet.



Har da funnet ut at det faktisk ikke er noe i veien med jordfeilautomaten - prøvde å koble over alt stashet med de to pc'ene på en annen 10A kurs - og det samme skjedde der.



Prøvde til slutt en spansk en og dro det inn på meget midlertidig kobling på komfyrkontakten, og der gikk det bra.

Så konklusjonen er at opplading av kondensatorene i psu'en på to PC-er knekker en 10A med kvikk karakteristikk :-/

[Zardoz51]

Fint at du har funnet ut av det, men hold kondensatorene utenfor problemet. Det er trafoene som er synderen i dette tilfellet. Kondensatorene kan ikke dra så mye strøm under oppladning at det vil være noe problem.

Håper alt løser seg for deg.

[Hårek]

... men hold kondensatorene utenfor problemet. Det er trafoene som er synderen i dette tilfellet. Kondensatorene kan ikke dra så mye strøm under oppladning at det vil være noe problem.

Tenker du på vanlig lineær strømforsyning så kan transformator trekkke en god del strøm i oppstart.

Men en PC har ingen vanlig trafo, det er switch mode PSU. Trafoene i SMP styres av transistorer og kan ikke trekke så mye strøm. Da tror jeg heller det er filter eller reservoar kondensator som trekker strøm.

Det er sikkert ikke mye energi som lades, men det skjer raskt.

[Zardoz51]

Om det er den ene eller andre typen power så vil trafoen trekke mye strøm i påslag. En kondensator har så høy indre motstand at den er ikke i stand til å trekke slike stømmer at det vil være et problem for sikringen. En ting en kan prøve er å vikle nettledningen noen ganger rundt en ferittkjerne. Det vil stoppe kraftige støypulser før de kommer til sikringen.

[Mar1us]

Om det er den ene eller andre typen power så vil trafoen trekke mye strøm i påslag. En kondensator har så høy indre motstand at den er ikke i stand til å trekke slike stømmer at det vil være et problem for sikringen. En ting en kan prøve er å vikle nettledningen noen ganger rundt en ferittkjerne. Det vil stoppe kraftige støypulser før de kommer til sikringen.

når fikk en kondensator høy indre motstand??

Det er vel heller likeretterbroen som har litt motstand og motspenning, men kondensatoren skal ha tilnærmet ingenting.

[Hårek]

Hvordan kan en SMP trafo trekke mye strøm ved påslag? Den trafoen er jo ikke koblet direkte til nettet.

Den påstanden om kondensatorer var jo morsom. Høy startstrøm er jo nettopp noe man får på en kondensator.

[Zardoz51]

Dere so skriver om kondensatorene at de har lav indre motstand hv bygger dere det på? Trafoen er det første som møter 220V når du slår på bryteren. Jeg jobbet en gang i tiden med å teste switch mode PSUer.

[Hårek]

Det virker som du har totalt feil forestilling om hvordan en SMP virker. Ta en titt på dette skjemaet og fortell meg hvor den trafoen du snakker om sitter.

http://www.pavouk.org/hw/en_atxps.html



Og hva tror du de tenker på her? http://en.wikipedia.org/wiki/Inrush_current

"Here's an example of inrush current transients during capacitor bank energization"

[Zardoz51]

Alt det står T foran er en trafo, men her virker de so drossler. Kan noen vise meg hvilke kondensatorer som skal trekke så mye støm? Ikke si at de har liten indre motstand for da ville alle kortslutte systemet her.

[Hårek]

Så du mener altså at spolene i nettfilteret er en trafo. Jaja.

Du kan vel da forklare hvordan en drossel i serie trekker mye strøm?

Og du tenker visst på DC motstand. Ja, vi er klar over at en kondensator ikke leder likestrøm.



Det er begrenset med tid jeg kan bruke på å lære deg grunnleggende elektronikk, men ta en titt på denne siden om SMP.

http://www.hills2.u-net.com/electron/smps.htm

"Resistor R1 is a low value resistor of 2 to 4 ohms which protects the circuit from the current surge that would otherwise occur at switch-on as C1 is charged"

[Mar1us]

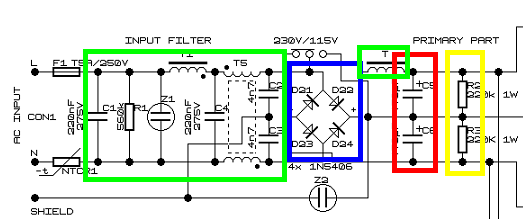

I grønne firkanter har vi glatting, strømbegrensning og reaktiv effekt kompensasjon, i blå firkant er likeretteren. I rød firkant har vi energilagrende kondensatorer og i gul firkant er utladningsmotstander. Håper dette virker oppklarende, zardoz.
