kondensator -> mindre støy fra vifta?

[opticus 51]

jeg lurer på om det er mulig å montere en kondensator imellom vifta og viftekontrolleren så den duringa fra viftene blir vekk?



som en mCubed Attenuator

Noen som har peiling? i så fall hva hvordan skal man gjøre dette?

Edited August 26, 2005 by opticus

[karl-wilhelm 155]

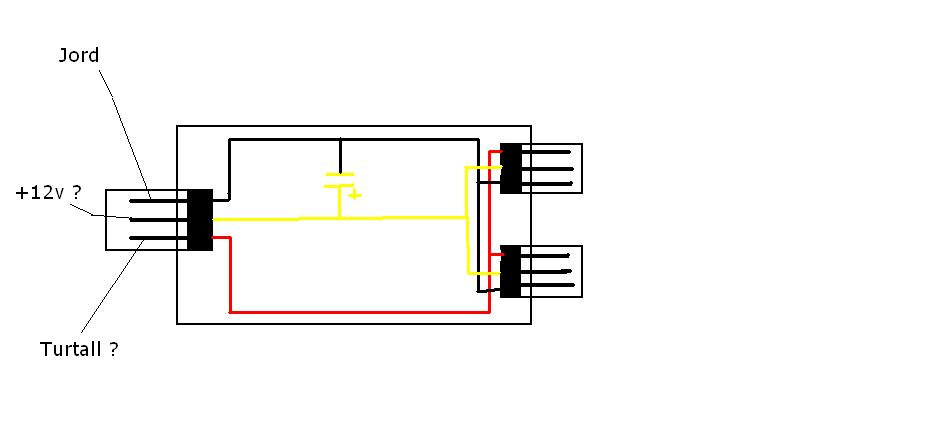

Er ikke 100% sikker på dette men jeg tror det er koblet slik, vis jeg tar feil venligst rett meg.



Kanskje denne posten passer bedre i Elektronikk og PSU nå?



Når jeg tenker meg om, hvis denne saken du viste meg er for og fjerne rippel spenning , og jeg har tegna riktig. Så vill det nokk ikke hjelpe noe serlig. Er ikke så mye ripppel spenning fra 12 V hvis det er det som brukes.

Edited August 26, 2005 by karl-wilhelm

[Larssv 14]

http://www.cpemma.co.uk/pwm.html

[opticus 51]

oj da, kompliserte greier jo, hakke peiling på sånt jeg. Bare hobby for meg det her. jaja, interresant lesing hvertfall

[sedsberg 6133]

Enkelt forklart:



Viftekontrolleren på hovedkortet justerer ikke spenningen trinnløst. Den skrur bare vifta vekselvis av og på veldig fort. Ved å variere hvor lenge spennigen skal være på av gangen kan man justere hastigheten.



Siden spenningen veksler konstant mellom 12V og 0V så kan man få ulyder. En kondensator glatter ut spenninga så den blir mere jevn.

[opticus 51]

jeg skjønte det jeg bare synes det så fryktelig komplisert ut å lage en slik som det er linket til over her

[sedsberg 6133]

Er ikke så mye ripppel spenning fra 12 V hvis det er det som brukes.

Det er VELDIG mye rippel når 12V-spenninga blir puls-bredde-modulert. Da er rippelen faktisk 12V

Edited August 26, 2005 by sedsberg

[opticus 51]

http://www.cpemma.co.uk/pwm.html

må det virkelig være så komplisert som det her? kan man ikke bare hive på en kondensator?

[sedsberg 6133]

Det er bare å hive på en kondensator.



Det skjemaet var vel for å lage en pulsbreddemodulator? Den er jo allerede på HK-et.

[karl-wilhelm 155]

Er ikke så mye ripppel spenning fra 12 V hvis det er det som brukes.

Det er VELDIG mye rippel når 12V-spenninga blir puls-bredde-modulert. Da er rippelen faktisk 12V

Hvis du tar 12V ut fra Hovedkortet ja og justerer viftene derfra. Jeg burde kanskje ha nevnt at jeg i min teori tokk 12V rett ut fra PSUen.

[sedsberg 6133]

Hvis du tar 12V rett ut fra PSU er det ingen rippel. Hvis du bruker en vifteregulator som bruker vanlige potmetre/rheostater/spenningsregulatorer så blir det heller ingen rippel. Bruker du viftestyring som bruker PWM (slik som den innebygde på HK) så kan det bli rippel.

[karl-wilhelm 155]

Hvis du tar 12V rett ut fra PSU er det ingen rippel. Hvis du bruker en vifteregulator som bruker vanlige potmetre/rheostater/spenningsregulatorer så blir det heller ingen rippel. Bruker du viftestyring som bruker PWM (slik som den innebygde på HK) så kan det bli rippel.

Ja men da har vell jeg ikke sagt noe feil da (Bortsett fra at jeg sa at det kunne bli rippel på PSUen sin 12V)

Edited August 27, 2005 by karl-wilhelm

[opticus 51]

noen som har tips til hva slags kondensator som burde brukes?

[karl-wilhelm 155]

Ser ut som en 100 Mikro Farad 36v eller 16v Polarisert Elektrolyt kondensator. Men er ikke sikker for det er vanskelig og se på Bilde.

[opticus 51]

artikkelnr 67-010-80 hos elfa da med andre ord?

[karl-wilhelm 155]

Jepp den burde funke, hvis det er den samma/lignende som er på kretskortet på bilde.
