Sliver

Kan jeg koble en DPDT bryter på denne måten?

Recommended Posts

Jeg trenger å koble en ON/OFF/ON vippebryter på mopeden min, som:
OPP: Strøm fra "+12V B" til Load A+B
MIDTEN: Av
NED: Strøm fra "+12V A" til Load A

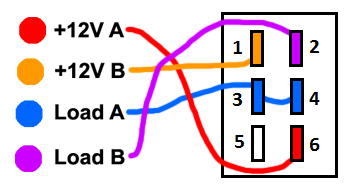

Noen som vet om jeg da kan/bør bruke en 6-pin DPDT bryter og koble den på følgende måte?
+12V A: DC strøm fra batteri
+12V B: AC strøm fra stator (Kabel er gul, ikke orange som på bildet)
Load A: Parklys
Load B: Kjørelys



Tenkte å bruke en litt kraftig bryter for å unngå releer. Men har ikke særlig greie på dette, så tips til best løsning mottas med stor takk...

Edited by Sliver

Share this post


Link to post

Hvilken bryter er det snakk om, og hvor store er strømmene?

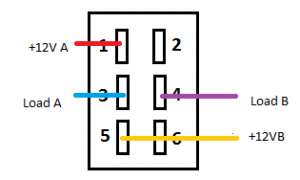

Hvis du kobler det slik som dette, så slipper du at strømmen til load B går gjennom to kontaktsett før den kommer ut av bryteren igjen.


Edited by Puke Nukem

Share this post


Link to post

Tusen takk til dere begge! Puke sin løsning er nok bedre enn min, så regner med at jeg går for den. Men bytter om så +B kobles til 1-2, og +A kobles til 5, eller evnt. snur bryteren opp ned :)



Har ikke kjøpt bryter enda, men tenkte en vanntett, 3-posison (on/off/on), 6-pin, DPDT, "vippepinne"-variant av god kvalitet, som tåler DC og masse ampere..

Bryteren den skal er erstatte er en moped 3-posisjon "høyrebryter" med Kjørelys/Av/Parklys. Det er ikke så store strømmer som skal gjennom bryteren - Er vel snakk om maks 14,8V 4 ampere.

+A er strøm rett fra batteriet, mens +B er regulert AC-strøm fra stator (via regulator).



.. forklart etter beste evne, uten å ha så veldig greie på strøm.. :blush:
