Lage lampe av ovn

[famdusj]

Hei!

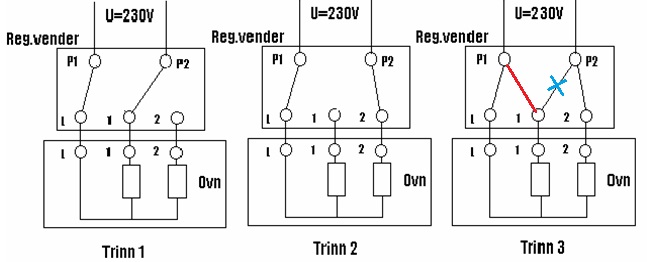

Jeg har en gammel ovn som jeg skal gjøre om til en lampe. Ovnen har en reguleringsbryter med tre valg, og som jeg tenkte å bruke til å få forskjellige lysstyrker i lampen. Valg 1 gir N på pinne 1 og L på pinne 2, valg 2 gir N på pinne 1 og L på pinne 3, mens på valg 3 så blir plutselig pinne 2 omgjort fra L til N, noe som fører til at den ene pæra vil kortslutte da den vil få N på begge poler. Er det noen som kan fortelle meg om det lar seg gjøre å få lys i begge pærene, og i så fall hvordan? Det lar seg ikke gjøre å fikle med selve bryteren. Se vedlagt bilde for forklaring. Dette var en reguleringsbryter jeg fant på nett, men min er ikke helt lik (rød strek er slik min er koblet).

[Hårek]

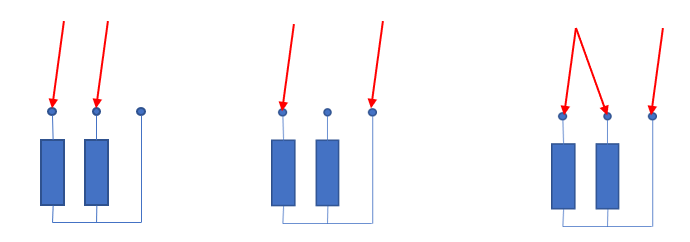

Siden bryteren din er koblet anderledes, må også ovnen den regulerer være koblet anderledes. Jeg tror den kan være slik:

• Trinn 1 er begge i serie (dvs de får halv spenning)
• Trinn 2 er ett element
• Trinn 3 er begge elementer i parallell.

Det spørs om hva slags pærer du har tenkt deg. Glødelamper ville være OK, de lyser svakt på halv spenning. LED vil ikke fungere.
