[Løst] Operasjonsforsterker, elektrofag

[mikael8924]

Hei!
​Jeg sitter helt fast på en oppgave som gjelder operasjonsforsterker:

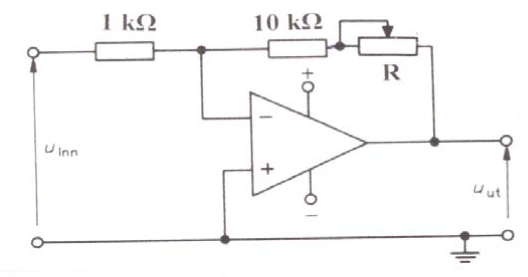

Signalspenningen U_inn = 1 mV. Hvor stor må R være dersom U_ut skal variere mellom 10 og 100 mV?



Jeg har forstått det slik at R gjør at signalet U_​ut blir "forhøyet" og varierer mellom to positive spenninger, men forstår ikke hvordan man skal ​regne ut R. Noen som sitter på noe kunnskap om dette?



[Jaffe]

Det du har her er en inverterende forsterker. Forsterkningen er da gitt ved forholdet mellom motstanden fra den inverterende inngangen til utgangen, altså 10k + R i ditt tilfelle, og motstanden mellom signalet og den inverterende inngangen, altså 1k i ditt tilfelle:





Her ser vi at når R = 0 så får vi at forsterkningen G = 10. Du må finne R slik at når potensiometeret har maksimalt utslag så blir G = 100. Du får altså en ligning å løse



edit: I stedet for å løse ligningen kan du jo også prøve å tenke ut hva R må være for at brøken skal bli 100!

Endret 28. januar 2016 av Jaffe

[geir__hk]

Hei. Fremgangsmåten blir som følger / problemstillingene du må løse:

• Hva blir forsterkninga?
• Hvordan snu formel for å beregne forsterkninga?

[mikael8924]

Takk for svarene, dette var det jeg kom fram til:





Ser det greit ut? Eller er jeg helt på bærtur?

[geir__hk]

Spørsmålet var jo verdien på potmeteret.

[Jaffe]

Takk for svarene, dette var det jeg kom fram til:






Ser det greit ut? Eller er jeg helt på bærtur?



Helt riktig Potmeteret må ha verdi 90k, som du viser i utregningen din.
