[Løst] 24 pin på psu er 23 pin på AX 1200W (i) PSU

[War]

i min 24 pin-kabel er det 23 pin.

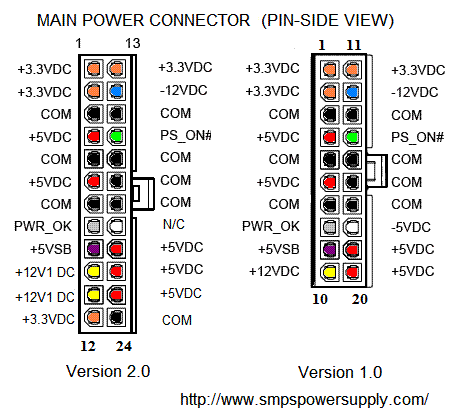

I følge dette skjemaet står det n-c der det mangler, not connected eller hva det kan bety. Hvorfor går det 24 ledninger ut av kontaktene ved PSU-siden og kommer 23 ut av strømpa på hovedkortsiden?

[TMB]

NC står muligens for normally closed.

[War]

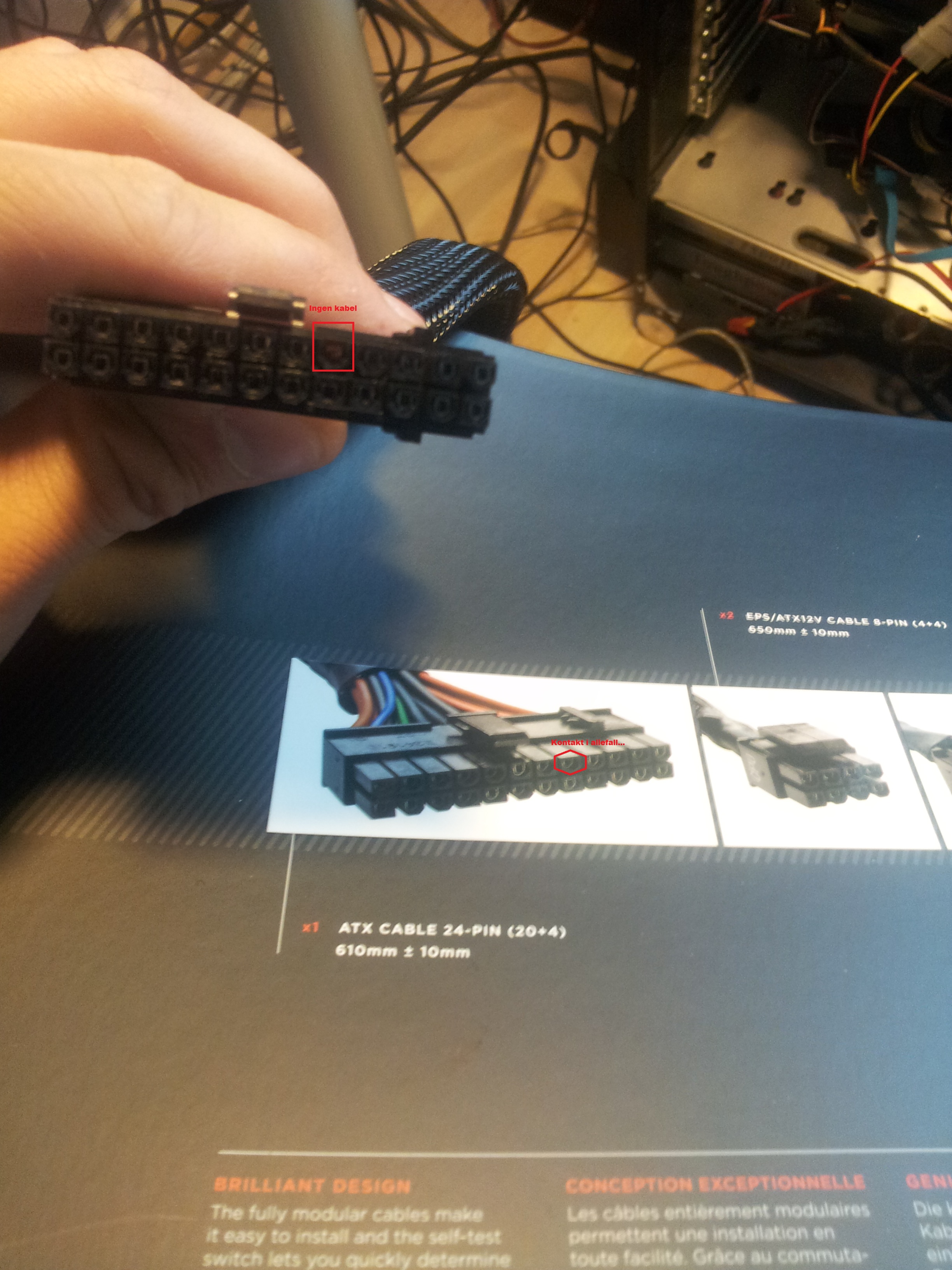

Ser bare at kontakten har metall i seg på bildene på esken, men ikke på kabel.



I følge skjemaet har den neppe noen mening, men hvorfor er det metallkontakt i kontakten på bildet + det går 24 kabler inn i strømpen i ene enden og kommer 23 ut i andre enden ...



Magisk.

Endret 9. september 2012 av War

[traskas waits for alice]

Kan også være at den er satt i en annen kontakt sammen med en annen kabel, så den er koblet riktig?

[TaZ]

n/c står for Reserved i dette tilfelle.



Pin 20 (formerly −5 V, white wire) is absent in current power supplies; it was optional in ATX and ATX12V ver. 1.2, and deleted as of ver. 1.3.



http://en.wikipedia.org/wiki/ATX

Endret 9. september 2012 av TaZ

[War]

Teller i allefall 24 ut of 23 inn , ett sted i strømpa er det en løs kabel da.

Hadde håpet jeg slapp å åpne den, er jo 3000kr PSU.





Så den er tatt bort i moderne PSU, da lurer jeg bare på hvorfor den går inn inn strømpa på ene siden. + at de har tatt bilde av kontakten med 24 stålpinner i seg på esken og sender ut med 23. Blir jo fort forumsposter av slikt.



ATX12V 1.3

The −5 V rail is prohibited.



Takker for svarene og løsningen.

Endret 9. september 2012 av War

[TaZ]

Skal være sånn,ikke tenk på det..
