få en alarm til å lage lyd til kretsen blir nullstilt?

[mmm320]

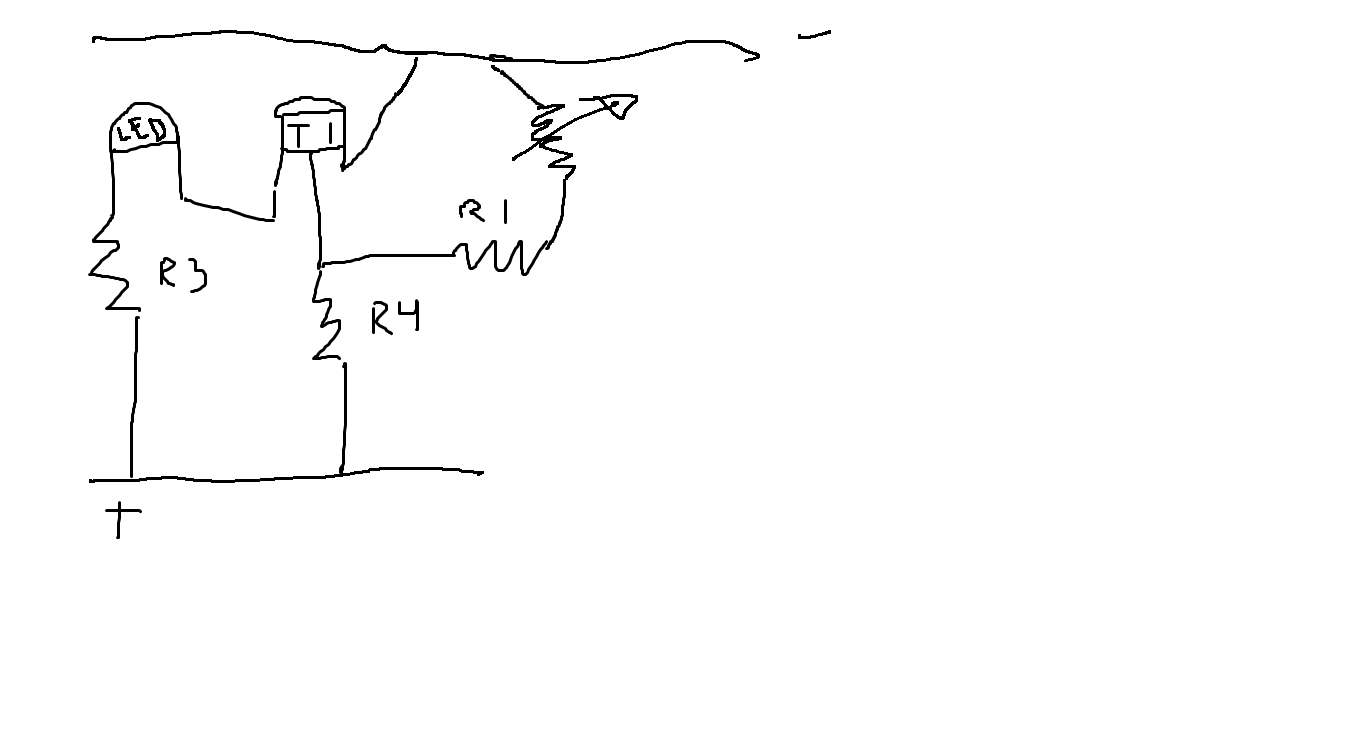

jeg har laget en lys sensitiv krets, som slår på en lysdiode når det blir for lite lys.



R1 (LDR 10K ohm)

R2 potensiometer (glemte å skrive på R2)

R3(10 ohm)

R4 (10K ohm)



Hvordan bygger jeg ut kretsen slik at når det blir mørkt så fortsetter lyset, (eller en alarm som jeg skal bruke istedet) å lyse til jeg trykker på en knapp? Skal lage et alarmsystem ut av kretsen der en laser lyser på LDR. Når strålen blir brutt kobles alarmen inn og fortsetter å lage lyd til jeg trykker inn en knapp.

Endret 11. mai 2009 av jorgen_re

[geir__hk]

Det du er ute etter kalles for en RS-vippe.



En annen variant enn den jeg lenket til er denne. Nb: Når du slår den på, så vet du ikke i utgangspunktet hvilken tilstand den vil være i.



Denne varianten er mye brukt pga enkel å lage. Samme problem som forrige at du ikke vet hvilken tilstand den er i når strømmen slås på. Pluss at begge inngangele lag ikke er en lovlig tilstand (bunner ut i samme problem).





Denne varianten har luket bort problemene som den varianten ovenfor sliter med.

Denne er Set-dominant. Dvs hvis du holder inne S (spenning inn på S), så vil det ikke ha noe å si hva nivået er på R.

Den gule er en NOR og den grønne er en AND port (amerikansk system)



Vil du bygge en med transistorer og motstandere kan du ta en titt her.

Endret 12. mai 2009 av geir__hk

[mmm320]

takk for utfyllende innlegg. Skal se på den versjonen med motstander og transistorer. Kan du anbefale et godt program for å tegne opp koblingskjemaer? Finnes det program for simmulering av kretser?
