Hjelp til koblingsskjema (Neon lys)

[Nicklas]

Hei!



Tenkte jeg skulle montere neon lys under senga mi og under skrivebordet.



Neonlysa jeg skal bruke, eller katodene, er fra Microplex.no (Sunbeam Kald Katode, 30cm).



Det skal være 3 stk BLå, 3 stk GRØNN og 3 stk RØD katoder under senga. Og så skal det være 2 stk BLÅ under skrivebordet.



Til strømforsyning skal jeg bruke PSU som er fra en PC.



Til dette skal jeg ha 4 stk Vippebrytere fra biltema (Må jeg ha 1-polet eller 2-polet?) Og så skal jeg ha en strømbryter med lokk fra biltema (Se bilde) Vippebryterene skal slå på 3 stk katoder av hver sin farge og så er det en til de 2 blå på skrivebordet. Strømbryteren skal slå av all strømmen i bryterpanelet (Bare for stilen sin skyld )





Under hver vippebryter skal det være en GUL lysdiode som forteller om lyset er på eller av ( 4 stk tilsammen). Og under strømbryteren skal det være 1 stk RØD lysdiode, se bilde:





Hvordan skal jeg koble dette? Kan noen tegne et enlinje/flerlinje skjema til meg? (Har ikke fulgt så godt med i Elektronikk timen )



Og så har jeg et annet spørsmål; Hva må jeg ha istedenfor å kjøpe så mange invertere? Hva er egentlig en inverter?



Takker for alle svar!

[vi er lost]

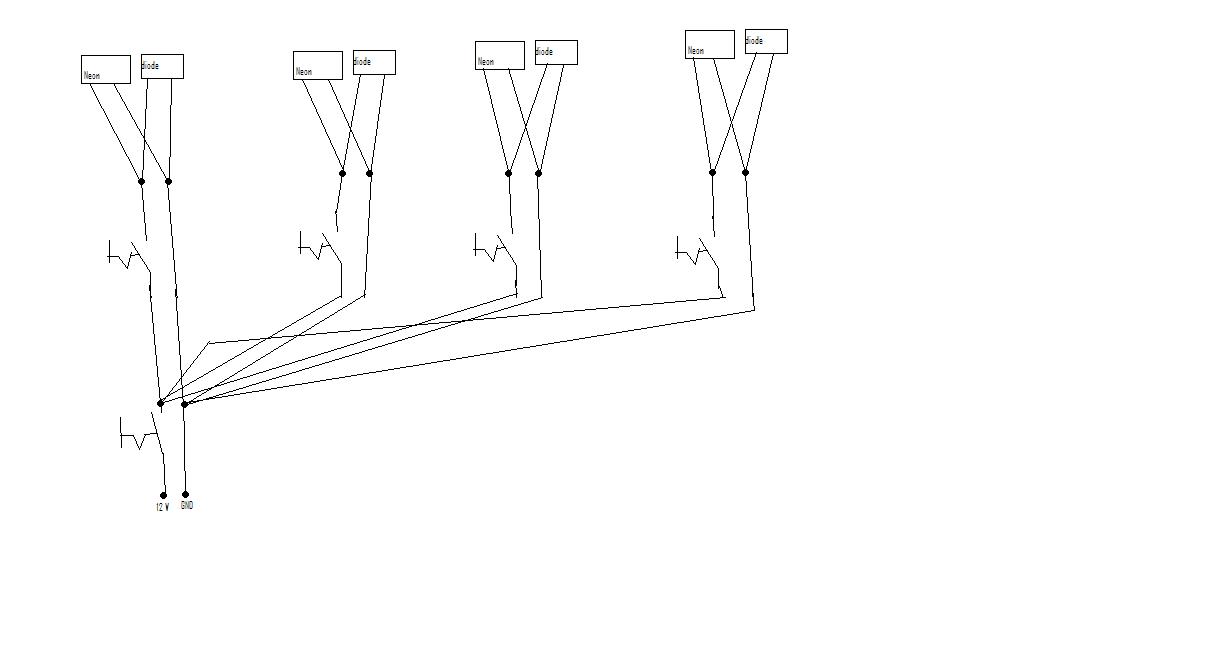

Dette skal nok funke



Såvidt jeg så utfra det bildet kunne de diodene kobles rett på 12V, ellers må du koble en motstand i serie.



EDIT: leif

Endret 6. oktober 2005 av vi er lost

[Nicklas]

Tusen takk!

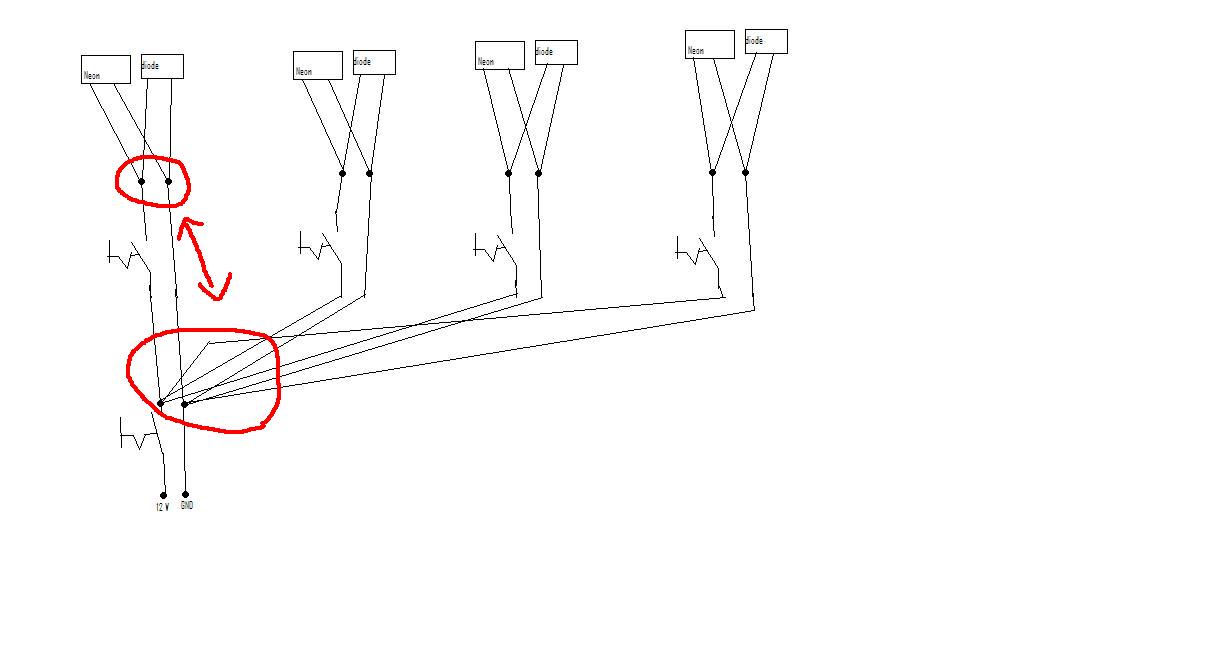

Men hvordan skal jeg koble det som jeg har tatt rød runding rundt? Blir mye ledninger



Må man ikke ha noe inverter?

Endret 6. oktober 2005 av Nicklas

[vi er lost]

De katodene fra sunbeam som jeg har kjøpt fra microplex så kan man ha 2 katoder på hver inverter.



Edit: skal lage en litt mindre rotete tegning, gikk litt fort for seg.

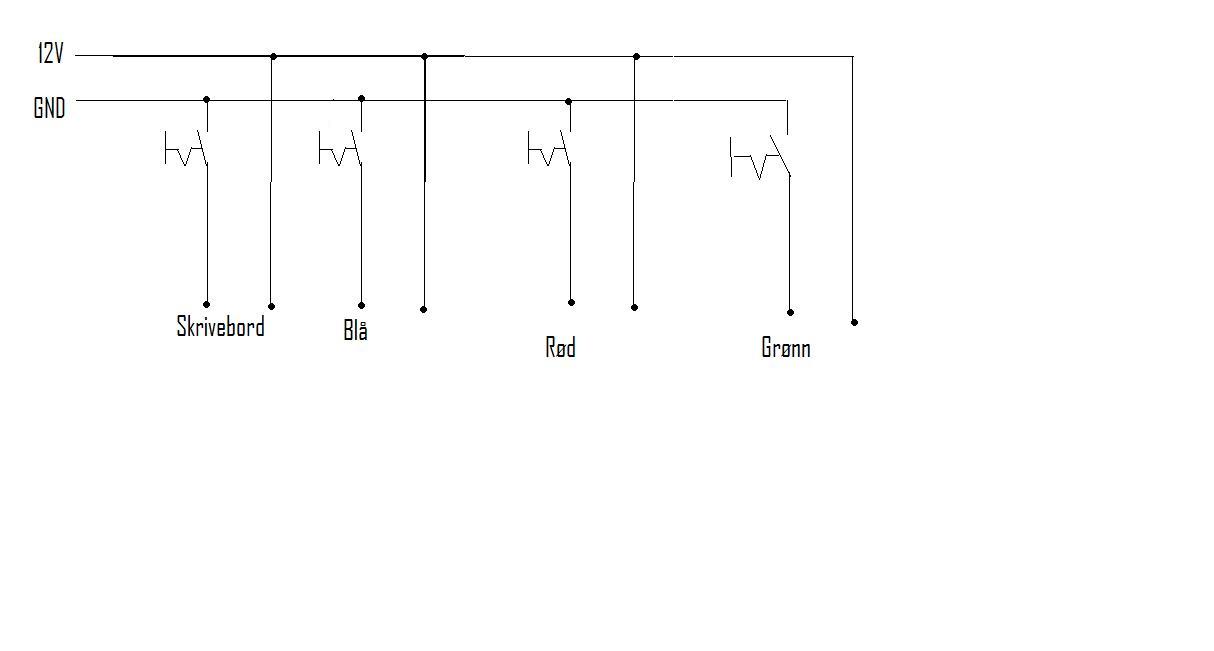

Edit2: Lagt til tegningen, regner med du forstår hvordan katodene og diodene skal kobles til

Endret 6. oktober 2005 av vi er lost

[Nicklas]

De katodene fra sunbeam som jeg har kjøpt fra microplex så kan man ha 2 katoder på hver inverter.



Edit: skal lage en litt mindre rotete tegning, gikk litt fort for seg.



Edit2: Lagt til tegningen, regner med du forstår hvordan katodene og diodene skal kobles til

Så jeg må kjøpe inverter uansett?



Blir litt dyrt.. hva er det de egentlig gjør?

[vi er lost]

Etter det jeg har lest her på forumet så gjør de om spenningen fra 12V til 600V eller noe sånt (ta det med en lastebil salt, men menerdet er det jeg har lest).



Edit: De bryteren jeg har sett av sånne som du har vist på bildet over pleier å gå tilbake i off-posisjon når man lukker lokket, men det er jo ikke sikkert.

Endret 6. oktober 2005 av vi er lost

[Nicklas]

Etter det jeg har lest her på forumet så gjør de om spenningen fra 12V til 600V eller noe sånt (ta det med en lastebil salt, men menerdet er det jeg har lest).



Edit: De bryteren jeg har sett av sånne som du har vist på bildet over pleier å gå tilbake i off-posisjon når man lukker lokket, men det er jo ikke sikkert.

Okai, men da går det vell ann å kjøpe en inverter å sette på helt i starten ved spenningskilden slik at jeg slipper å kjøpe så mange invertere og heller sette på noen motstander på lysdiodene?

[vi er lost]

*Han etter hadde et mye bedre svar enn meg, fjernet dette for ikke skape forvirring*

Endret 7. oktober 2005 av vi er lost

[Behydro]

inverterene er bygd for å drive to katoder, ikke noe mere. Å begynne å fikkle og sette på motstander og dioder vil jeg IKKE annbefale. Det kommer bare til å ende opp i tragedie.



Invertere har høy spenning og høy frekvens, dette er ikke noe å leke seg med

[Knutgrus]

Det var med inverter på katode-settet jeg kjøpte fra komplett. (2x 30 cm + inverter = 79,-)



Edit: Ja, jeg har kjøpt meg sånn neon inni maskina jeg og... litt flau, men det var litt arti. Sengeprosjektet blir sikkert porno.

Endret 8. oktober 2005 av Knutgrus

[Nicklas]

inverterene er bygd for å drive to katoder, ikke noe mere. Å begynne å fikkle og sette på motstander og dioder vil jeg IKKE annbefale. Det kommer bare til å ende opp i tragedie.



Invertere har høy spenning og høy frekvens, dette er ikke noe å leke seg med

Men hvordan skal jeg da klare å få så mange katoder, uten å bruke inverteren som bare har utgang for 2 katoder? Blir dyrt å kjøpe så mange invertere.

[Damination]

dyrt ? 34,- får en pakka med inverter,bryter,ledninger,borrelås uhm ?

[Behydro]

dyrt ? 34,- får en pakka med inverter,bryter,ledninger,borrelås uhm ?

som sagt, synst det er ganske billig jeg.... koster penger å få porno lys på rommet. Kobler du på flere katoder, vil du nokk ta livet av inverteren fort





(vet ikke om alt det porno lyset er ett substitutt for noe annet, men det er vel en diskusjon som må taes en annen plass )
