Master Casemod Skrevet 25. november 2004 Skrevet 25. november 2004 hei...jeg skal lage et bryterpanel med bryter som skal styre invertern til katodene mine. her er tegninga: jeg skal ha med en LED som indikerer at bryteren er på, skal også ha en som viser at greia er av men hvor skal jeg feste/lodde den? over ledningene til katode og bryter:
ok2k Skrevet 25. november 2004 Skrevet 25. november 2004 Var litt usikker på den andre tegningen din, men den første vil i allfall ikke fungere skikkelig. Her er dioden og resistoren i serie med inverteren. Den må være i paralell, ellers går det nok dårlig

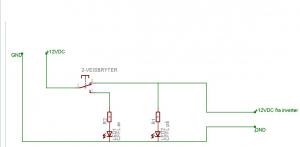

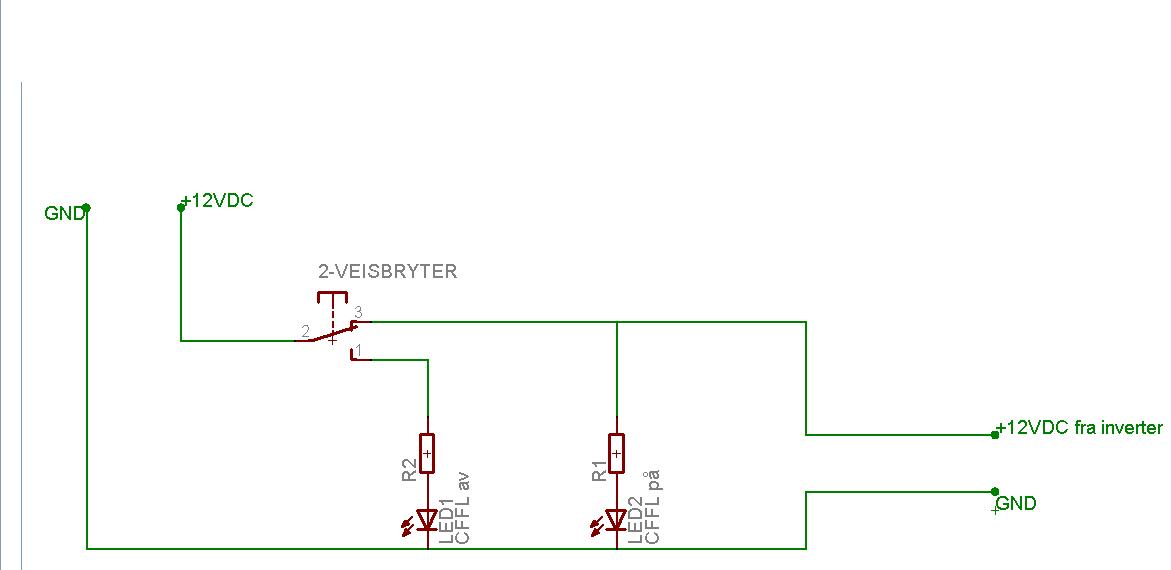

Dr_VingTor Skrevet 25. november 2004 Skrevet 25. november 2004 trur nok du må lage noe som dette: størrelsene på motstandene kommer an på hvilken spenning LEDene skal ha, og hvilken strøm LEDene trenger, men det står det flere plasser her på forumet hvordan du skal beregne
Master Casemod Skrevet 25. november 2004 Forfatter Skrevet 25. november 2004 (endret) tusen takk for hjelpa da har jeg noe å gjøre i morra men den tegninga er 100% sikker på at pcen ikke kortslutter? Endret 25. november 2004 av Master Casemod
icer Skrevet 26. november 2004 Skrevet 26. november 2004 Spm: Hva skal du med en spole? Bare å peise på en motstand?
ok2k Skrevet 26. november 2004 Skrevet 26. november 2004 Spm: Hva skal du med en spole? Bare å peise på en motstand? Hvilken spole da?
PioUs-JiN Skrevet 26. november 2004 Skrevet 26. november 2004 trur nok du må lage noe som dette:http://www.stud.ntnu.no/~toreril/bilder/div/forum1.JPG størrelsene på motstandene kommer an på hvilken spenning LEDene skal ha, og hvilken strøm LEDene trenger, men det står det flere plasser her på forumet hvordan du skal beregne hvilket program brukte du for å lage det bildet der?
ok2k Skrevet 26. november 2004 Skrevet 26. november 2004 trur nok du må lage noe som dette:http://www.stud.ntnu.no/~toreril/bilder/div/forum1.JPG størrelsene på motstandene kommer an på hvilken spenning LEDene skal ha, og hvilken strøm LEDene trenger, men det står det flere plasser her på forumet hvordan du skal beregne hvilket program brukte du for å lage det bildet der? Ser ut som Eagle
Dr_VingTor Skrevet 26. november 2004 Skrevet 26. november 2004 brukte Eagle ja... virker fint det, er med et ganske bra bibliotek med deler, og du kan tegne egne deler som ikke finnes... (litt arbeid å lære seg det, og få det til å funke bra da...)
lceman™ Skrevet 26. november 2004 Skrevet 26. november 2004 (endret) Bruk shunt resistorene, de ser mye klokere ut.... Si verdiene på LEDsene du skal bruke, så skal nok resistansen til motstandene dukke opp kjpt også.... Endret 26. november 2004 av Icedude
