Multicim hjelp!


Anbefalte innlegg

Hei, hvordan dividerer du en quarts stein som er i klokker ned til 1Hz. Har til rådighet kretsen SN74LS92N i multicim? Steinen er på 32.768Hz.





SN74LS92N tror du trenger 4 stk som dividerer den ned til 32.768 - 12Bit

Endret av stiantek
Lenke til kommentar
Videoannonse
Annonse

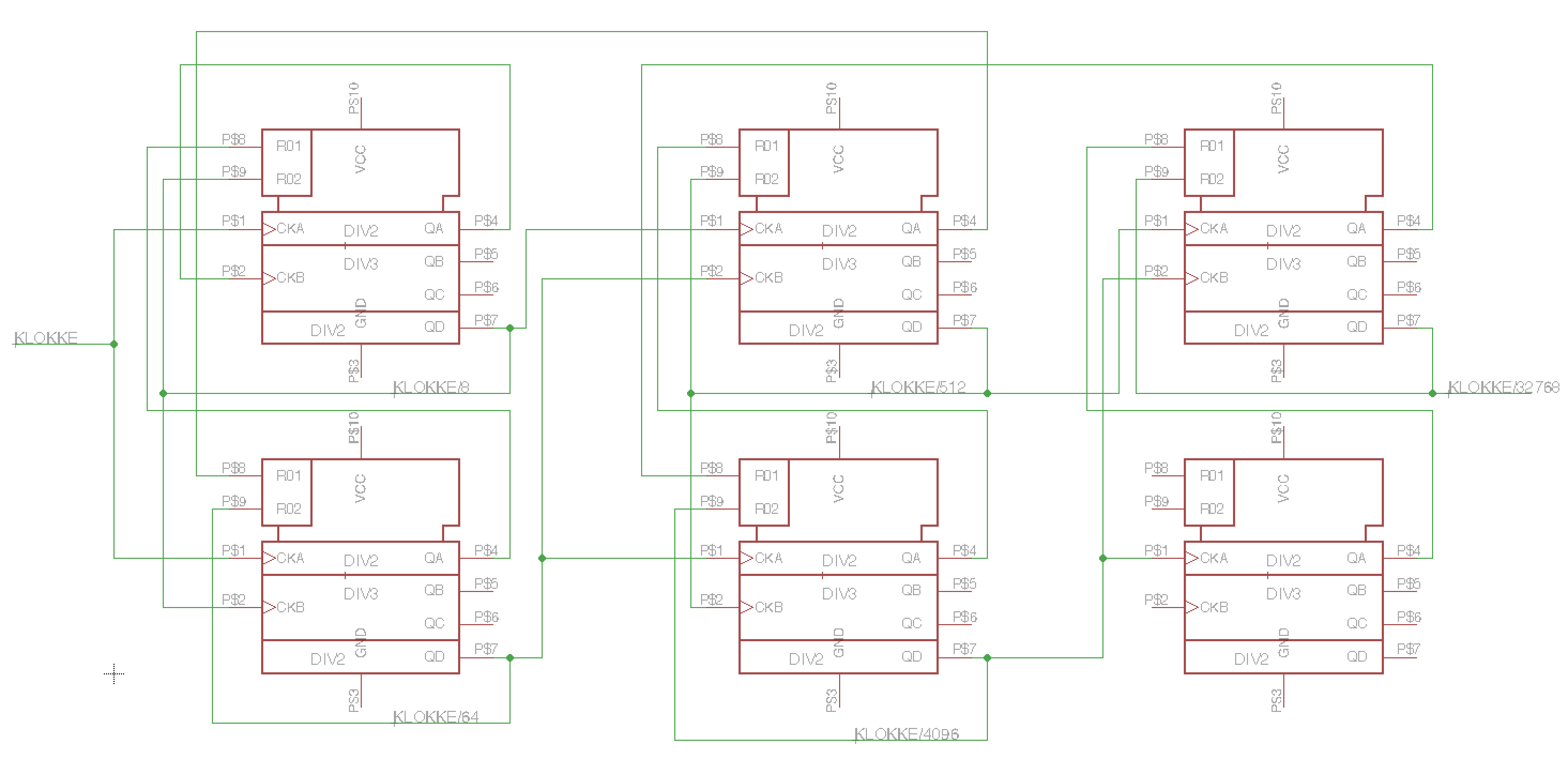

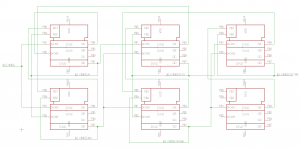

Mulig det finnes mer elegante måter å løse dette på, men her er en måte du kan dele klokkesignalet på 8 ved hjelp av to stk LS92'ere.



Både QB, QC og QD på den øverste kretsen gir ut ett signal med 1/8 av frekvensen til signalet som kommer inn på CKA. Mulig du kan finne på noe lurt ved å koble disse signalene til enten CKB, R01 eller R02 på den nederste kretsen.


Endret av ventle
Lenke til kommentar

Med mindre jeg har misforstått sannhetstabellen til SN74LS92 vil ikke det der bli riktig.



QC går høy for hver tredje flanke på CKB. De tre første vil altså dele frekvensen på tre, så det du putter inn på den siste er 32768/27 Hz.



Reset-pinnene har ingen funksjon om du bare styrer en av dem. Du må altså koble klokkesignalet til både R01 og R02 dersom målet var å styre reset på den siste med klokkesignalet fra den nest siste.



Kobler du klokkesignalet fra den nest siste til både CKB, R01 og R02 på den siste vil den siste dele frekvensen på 2. Da får du 32768/54 = ca 607 Hz ut.



Kobler du klokkesignalet fra den nest siste til bare CKB og R01 på den siste vil også den dele frekvensen på 3. Da får du 32768/81 = ca 405 Hz ut.

Lenke til kommentar
