Koble DIN-8 til COM port

[SnoBa]

Hei. Trenger basic tilkoblingshjelp.

Jeg har en fargemåler med en gammel DIN-8 DATA OUT.

Vil gjerne koble dette instrumentet til PC for avlesning i Hyperterminal.

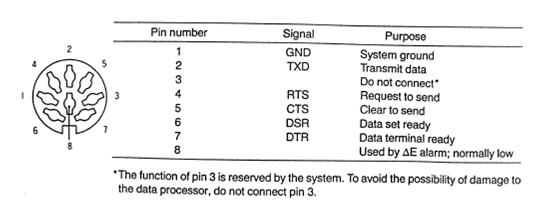

I følge manualen har utgangen på fargemåleren følgende pin konfigurasjon:

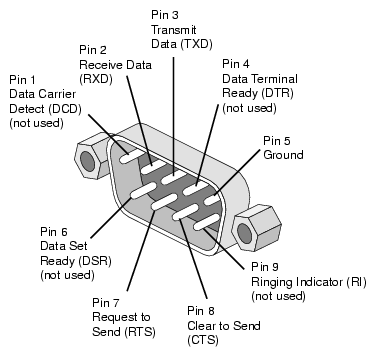

Jeg vil da koble denne til com-porten som har følgende konfigurasjon:





Kunne noen gitt meg et raskt svar på hvor føringene skal gå. Dvs. PIN 1 på DIN8 til PIN 5 Serial/COM... osv. Eventuelt om jeg trenger noen loops på RS232 pluggen (som kobles til COM porten)



Har forsøkt meg med kun å koble Ground til Ground og TXD-Transmit data (pin 2 på DIN8) til RXD-Recieve data (pin 2 på COM) men får ikke ut data i hyperterminal.

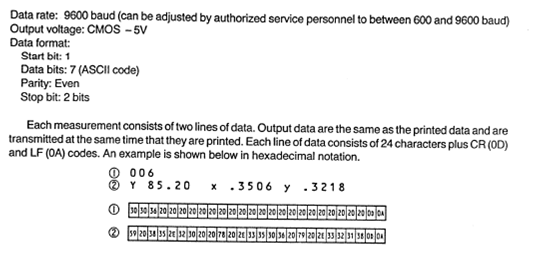

Manualen for fargemåleren gir videre følgende innstillinger for avlesning:







Takker på forhånd for all hjelp.



mvh

Snorre

[Hårek]

Hvilken pin som er Tx og Rx er ofte forvirrende. Når jeg måler på min PC så ser jeg TX på pin 2, altså er det pin 3 som er Rx. Du får prøve begge muligheter.

Hvis enheten trenger hardware handshake for å sende så er det RTS og CTS som skal kobles sammen.



MEN: nå leste jeg spesifikasjonene, og der har du et problem. Utgangen er 5V.

Det er ingen mulighet for at det kan fungere å koble direkte til COM porten. Du trenger en nivåomformer til RS-232.

http://www.google.com/search?hl=en&q=ttl+rs232+converter&aq=1&aqi=g7g-m1g-v2&aql=&oq=ttl+rs232







[SnoBa]

Takker. Etter at jeg har koblet til denne omformenern Vil det da være tilstrekkelig å fortsatt kun benytte Tx - Rx kobling (og Ground)? Dvs uten å koble til resten av kablene?



-snorre



Hvilken pin som er Tx og Rx er ofte forvirrende. Når jeg måler på min PC så ser jeg TX på pin 2, altså er det pin 3 som er Rx. Du får prøve begge muligheter.

Hvis enheten trenger hardware handshake for å sende så er det RTS og CTS som skal kobles sammen.



MEN: nå leste jeg spesifikasjonene, og der har du et problem. Utgangen er 5V.

Det er ingen mulighet for at det kan fungere å koble direkte til COM porten. Du trenger en nivåomformer til RS-232.

http://www.google.com/search?hl=en&q=ttl+rs232+converter&aq=1&aqi=g7g-m1g-v2&aql=&oq=ttl+rs232

[Hårek]

Antagelig. Hvis ikke prøver du først å koble sammen pin 4 og 5 på DIN pluggen.

[tømta]

En rs232 til ttl burde gjøre susen, denne muligens http://cgi.ebay.com/MAX232-RS232-TTL-Converter-Adapter-Module-Board-New-/260734261421?pt=LH_DefaultDomain_0&hash=item3cb4f918ad

Endret 3. mars 2011 av tømta
