Tegne enlinjeskjema i en fordeling?!

[danielrs91]

Har fått et forberedelsesark til læreren til eksamen. En oppg. var som følge:



Etter at kunden er overbevist så får du jobben med og montere nytt OV(Overbelastningsvern) og nye kombiautomater, tegn enlinjeskjema for fordeling med OV på 50A, kWh(Strømmåler) og 5 stk 16A kurser!!



Noen som kan prøve å forklare hvordan jeg skal gjøre det?



På forhånd Takk, Daniel.

[chrisege]

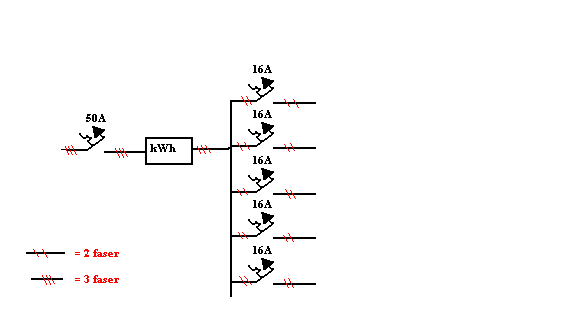

Kjapt forklart så blir det slik som vedlagt tegning



[rioi]

osså bumper vi denne gamle tråden:)



Skal til å tegne slikt skjema for en fordeling, men har jordfeilautomater.

Noen som vet hvilket symbol som brukes på disse?

[Sopps]

den liten trekant på enden av linja til kursen, rett etter vernet.
