Hvordan regne ut spenning i punkter?

[ThKarlsen]

Hei

Idag fikk vi en oppgave i Elenergi som jeg ikke skjønte så alt for mye av, og av den grunn søker jeg hjelp her

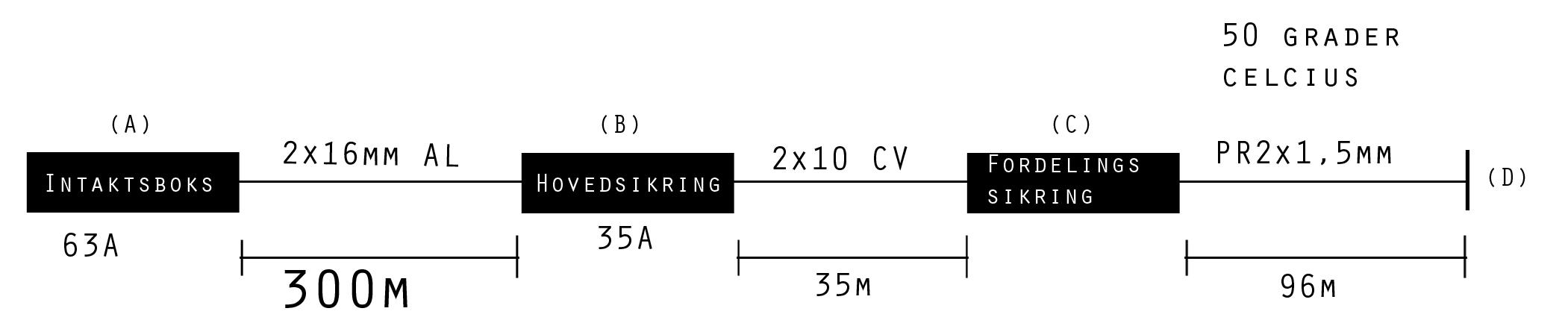

Oppgaven ser sånn ut (raskt tegnet i Photoshop) :



(er mulig det skal stå 2 x 10 CU istedenfor 2 x 10 CV, er ikke helt sikker : p

også skal det stå 10A i C)





Oppgaven lyder da som følger;

1."Finn resistansen i de ulike kablene"

2."Regn ut spenningen i punktene A, B, C, D. (de som er merket av (A), (B) osv. på tegningen)"



er det noen snille folk der ute som kunne ha gitt meg formelen til hvordan man gjør dette? og kanskje en liten forklaring? : )

Endret 10. november 2007 av ThKarlsen

[V_B]

Er du sikker på at det er riktige verdier ?



Motstand kabel

Ro (Motstand i kabel) = Spesifikk resistans * (X antall meter * Kabler) / Tversnitt.



Temp endring

R = lederens resistans før temp endring (1*Metallets temperatur koffisient*Temp endring(50-20=30)



CU : 00175

AL : 0.0256



AL temp kof : 0.0039

CU temp kof : 0.0039

[ThKarlsen]

er ganske sikker på at det er riktige verdier ja.. Og takk, skal se på det straks : )



EDIT..



har sett på det nå, og fikk til resistansen i ledningene... Da er bare spørsmålet om noen kan hjelpe meg litt med spenningen i de forskjellige sikringene osv?



Vet at U = R x I men får det fortsatt ikke til : \

Endret 10. november 2007 av ThKarlsen

[V_B]

Post utregningen.

[ThKarlsen]

okeej, la oss se..



Sånn jeg har regnet det da, så ble det 0.1125 (300m kabelen), 0.112 (35m) og 2.24 (96m)



Det blir litt rart.. men ja.. Utregning :

0.0030 x 300 x 2 delt på 16 (300m)

0.016 x 35 x 2 delt på 10 (35m)

0.0175 x 96 x 2 delt på 1.5 (96m)



Virker litt rart.. Men det er sånn jeg har regnet det da
