Trenger hjelp med koblings skjema :)

[ZeS]

Hei og hopp!



trenger litt hjelp av dere snille mennesker her

trenger et koblings skjema(*host*ja til skola *hark*) men får ikke til å tegne det selv

her er saken:

start og stopp av 2stk transport bånd, sånne sensor dubbeditter skal brukes + off delay.

beskrivelse:

S2 starter både M1 og M2.

S3(sensor sak) stopper anlegget når sjakten er tom.

S4 stopper anlegget når siloen er full.

M2 skal stoppe 30sek etter M1.



trenger både hoved og styrestrøms skjema )



håper på raskt svar.

på forhånd takk



-ZeS-

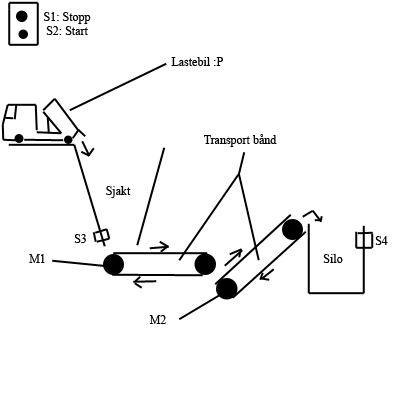

ps! vedlagt bilde viser tegning av anlegget.

[autmek]

De kan godt hende at det er mange feil her.

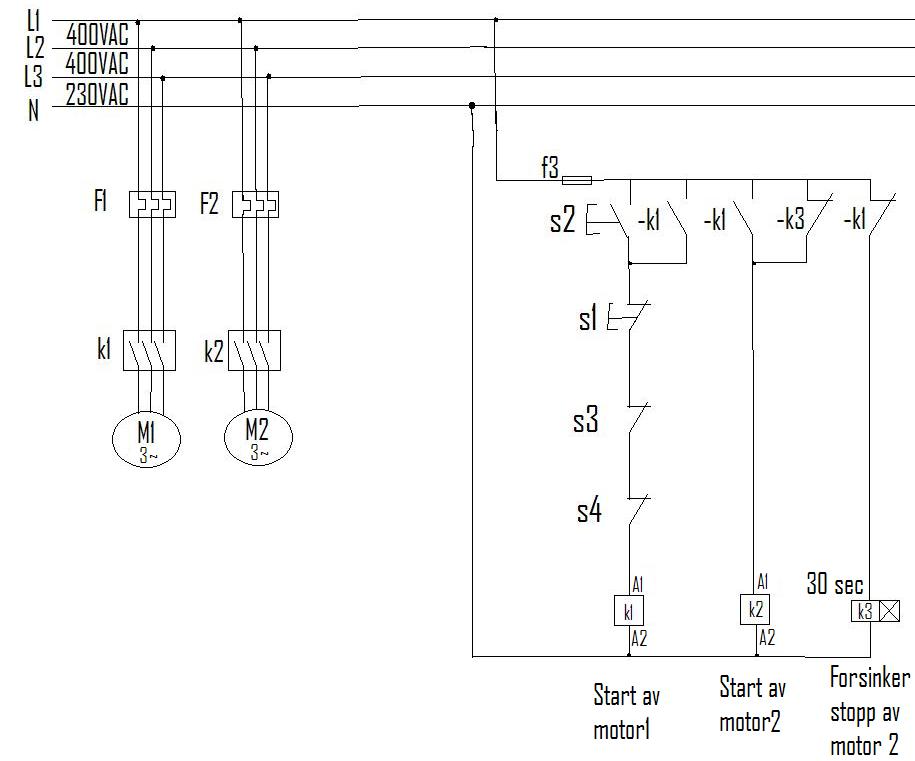

den eine feilen eg ser med løysningen eg har laget er når en sikring ryker så vil motor 2 starte i 30 sec når strømen kommer tilbake igjen. det andre er at s3 kanskje skal være normalt åpen i stedenfor normalt lukket
