DE1 Skrevet 9. januar 2006 Skrevet 9. januar 2006 (endret) Heisann! Hvordan finnner jeg ut hvor mange volt det er i disse LEDsene? Jeg fikk dem fra hobbyelektronikk.no og på posen stod det bare: 40 stk. LEDs Veit noen hvordan jeg finner ut hvor stor spenning det er i denne? Endret 9. januar 2006 av DE1
Økonom Skrevet 9. januar 2006 Skrevet 9. januar 2006 Tror de vil ha 2,2 eller 2,3V, men er ikke sikker.
jonnor Skrevet 9. januar 2006 Skrevet 9. januar 2006 (endret) Spør du meg, så spør jeg deg? Neida Ekke så mye å finne ut på akkurat de diodene nei, men jeg har ikke sett noen grønne lysdioder som ikke tåler 2V enda, så jeg ville kjørt dem på 2 volt jeg. EDIT; Ok, de hadde visst ett par på 1,7v på elfa, men det var ganske spesielle. Har du et milliamperemeter tilgjengelig så kan du teste med å justere spenningen opp til det viser 20mA, der trives lysdioder godt. Endret 9. januar 2006 av NorthWave
DE1 Skrevet 9. januar 2006 Forfatter Skrevet 9. januar 2006 Spør du meg, så spør jeg deg? Neida Ekke så mye å finne ut på akkurat de diodene nei, men jeg har ikke sett noen grønne lysdioder som ikke tåler 2V enda, så jeg ville kjørt dem på 2 volt jeg. 5410892[/snapback] Jeg kjører dem på molex-kontakten, gul og sort 5v sant? Da må jeg ha en motstander i mellom som justerer spenning ned fra 5 volt til 2v da?
jonnor Skrevet 9. januar 2006 Skrevet 9. januar 2006 (endret) Det må du nok ha. Siden jeg kjeder meg litt (og er veeeldig veeeldig snill) så tar jeg regnestykket for deg. Dersom du vil ha en og en på molexen. Ures = U - Uled = 5V - 2V = 3V I = U/R R = U/I = 3V/0,020A = 150 ohm To stk i serie Ures = U - Uled = 5V - 2*2V = 1V I = U/R R = U/I = 1V/0,020A = 50 ohm Dette er basert på at LEDen har en strøm på 20mA ved 2V, noe vi ikke vet helt sikkert, men jeg tipper at det ikke er så langt fra sannheten. EDIT: N.B. Gul og svart ledning vil gi deg 12v, mens rød og svart vil gi deg 5v! Dersom LEDene lyser veldig svakt med de verdiene kan du sikkert prøve 33/27 for to, eller 100/120 for to. Er litt vanskelig å finne en eksakt verdi når vi har så dårlig med data. Endret 9. januar 2006 av NorthWave
DE1 Skrevet 9. januar 2006 Forfatter Skrevet 9. januar 2006 Skjønte nesten ikke døyten av hva du sa (går i 9.) Altså må jeg ha en motstander på 3v?
jonnor Skrevet 9. januar 2006 Skrevet 9. januar 2006 Nei. Du må ha en motstand på mellom 100 og 150 ohm dersom du ønsker å benytte en enkelt led av gangen. Du kan også sette to dioder i serie, men da må motstanden ha en verdi på mellom 27 og 50 ohm. Dette gjelder for 5 volt (rød-sort).
DE1 Skrevet 9. januar 2006 Forfatter Skrevet 9. januar 2006 Hvis jeg skal koble til 10 LEDs da? På en 5 volts-kontakt? (Kan jo også bruke 12-volten da) Hvor mange Ohm må jeg da ha for å koble til 10 LED hvis vi sier hver er på 2V?
jonnor Skrevet 9. januar 2006 Skrevet 9. januar 2006 På en fem volts kontakt så kan du rett og slett gjøre det så enkelt som slik: 5v (rød) -----|motstand 33ohm |---(led)---(led)----- Jord (sort) 5v (rød) -----|motstand 33ohm |---(led)---(led)----- Jord (sort) 5v (rød) -----|motstand 33ohm |---(led)---(led)----- Jord (sort) 5v (rød) -----|motstand 33ohm |---(led)---(led)----- Jord (sort) 5v (rød) -----|motstand 33ohm |---(led)---(led)----- Jord (sort) Altså bare det samme som i stad, bare 5 ganger Skjønte du tegninga?
DE1 Skrevet 9. januar 2006 Forfatter Skrevet 9. januar 2006 På en fem volts kontakt så kan du rett og slett gjøre det så enkelt som slik: 5v (rød) -----|motstand 33ohm |---(led)---(led)----- Jord (sort) 5v (rød) -----|motstand 33ohm |---(led)---(led)----- Jord (sort) 5v (rød) -----|motstand 33ohm |---(led)---(led)----- Jord (sort) 5v (rød) -----|motstand 33ohm |---(led)---(led)----- Jord (sort) 5v (rød) -----|motstand 33ohm |---(led)---(led)----- Jord (sort) Altså bare det samme som i stad, bare 5 ganger Skjønte du tegninga? 5411358[/snapback] Ehh...altså...5 molex-kontakter på 10 LEDs? - Det var mange... Kan jeg ikke parallellkoble dem da?
jonnor Skrevet 9. januar 2006 Skrevet 9. januar 2006 Jo, det var nettopp paralellkopling jeg prøve å vise med den tegningen. Altså er alle de "5volt"ene og "jord"ene på den samme molexen.

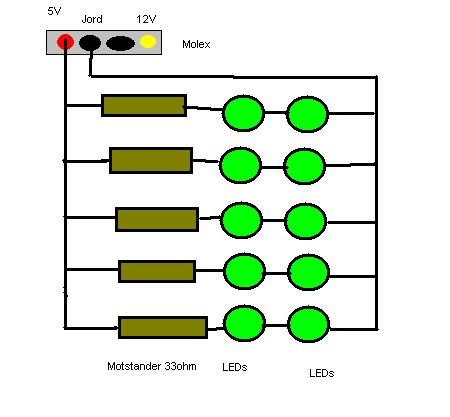

jonnor Skrevet 9. januar 2006 Skrevet 9. januar 2006 Ja, jeg kan tegne! Er faktisk "teh pr0" i paint. høhøhø
DE1 Skrevet 9. januar 2006 Forfatter Skrevet 9. januar 2006 Tusen takk, da skjønte jeg det! Tusen takk! Og da skulle jeg ha 33 ohm`s motstander?
jonnor Skrevet 9. januar 2006 Skrevet 9. januar 2006 Ja, jeg tipper at 33 ohm blir best. Men det kan hende at du må gå opp til 39 eller ned til 27, bare så du vet det. Lykke til!
DE1 Skrevet 9. januar 2006 Forfatter Skrevet 9. januar 2006 Hva skjer hvis utregningene går feil? Har ikke råd til ny PSU!
jonnor Skrevet 9. januar 2006 Skrevet 9. januar 2006 Hvis utregningene er feil så er de ikke så feil at strømforsyningen går føyken. Det verste som kan skje på grunn av feil i utregningen er at ledene lyser for sterkt eller for svakt.
DE1 Skrevet 9. januar 2006 Forfatter Skrevet 9. januar 2006 Huff, vanskelig.. Veit ikke hvordan en normal LEDs lyser så jeg kommer til å ha problemer med å finne ut om de lyser for sterkt/for svakt... Men, men..
Christer1 Skrevet 9. januar 2006 Skrevet 9. januar 2006 Huff, vanskelig.. Veit ikke hvordan en normal LEDs lyser så jeg kommer til å ha problemer med å finne ut om de lyser for sterkt/for svakt... Men, men.. 5412369[/snapback] Hvis den får for høy spenning så vil den brenne opp(?) Tror jeg. Ikke skyt meg om jeg tar feil
