Hvordan koble av\på bryter til vifte ?

[Uber-Per 0]

Kjøpte Denne bryteren fra microplex for litt siden... men nå har det seg slik at jeg er ganske uvitende innen elektronikk og slikt, så jeg trenger litt hjelp til å koble bryteren til en 12 volts vifte med 4 pins strømkontakt. Her er bryteren : http://img243.imageshack.us/img243/7859/10004350cm.jpg



Håper noen kan hjelpe meg... gjerne lage en tegning over hvor ledningene skal kobles på bryteren osv..



*Gigantisk bilde fjernet*

Edited September 29, 2005 by Uber-Per

[Moltrez 0]

Koble f.eks jord kabelen (Den svarte) på kontakten i midten, så 12V kabelen på en av de to andre, samme hvilken. Blir bare motsatt vei bryteren må stå for at den skal være på.

[Uber-Per 0]

Takker..

[Uber-Per 0]

Hmm.. Vil dette funke kanskje ?





Hva er forresten ACC ?

Edited September 8, 2005 by Uber-Per

[Crinos 2]

Nei. og Ja...

Men jeg ville gjort det slik det står på tegninga.



Grund til ground.

12v til Power

Så kobler du viftas 12v til ACC. (ACC står for Accesories).



Det er den eneste riktige måten å koble det på, om du vil at dioden som lyser opp vippebryteren skal fungere!

[G-E-T 0]

Om jeg har forstått det rett så gjør jeg slik? :





Håper det var greit jeg lånte tegningen din Uber-Per

Edited September 8, 2005 by G-E-T

[Crinos 2]

Om du kobler på den måten som G-E-T foreslår, går vifta de hele tiden

Uansett possisjon på bryteren!

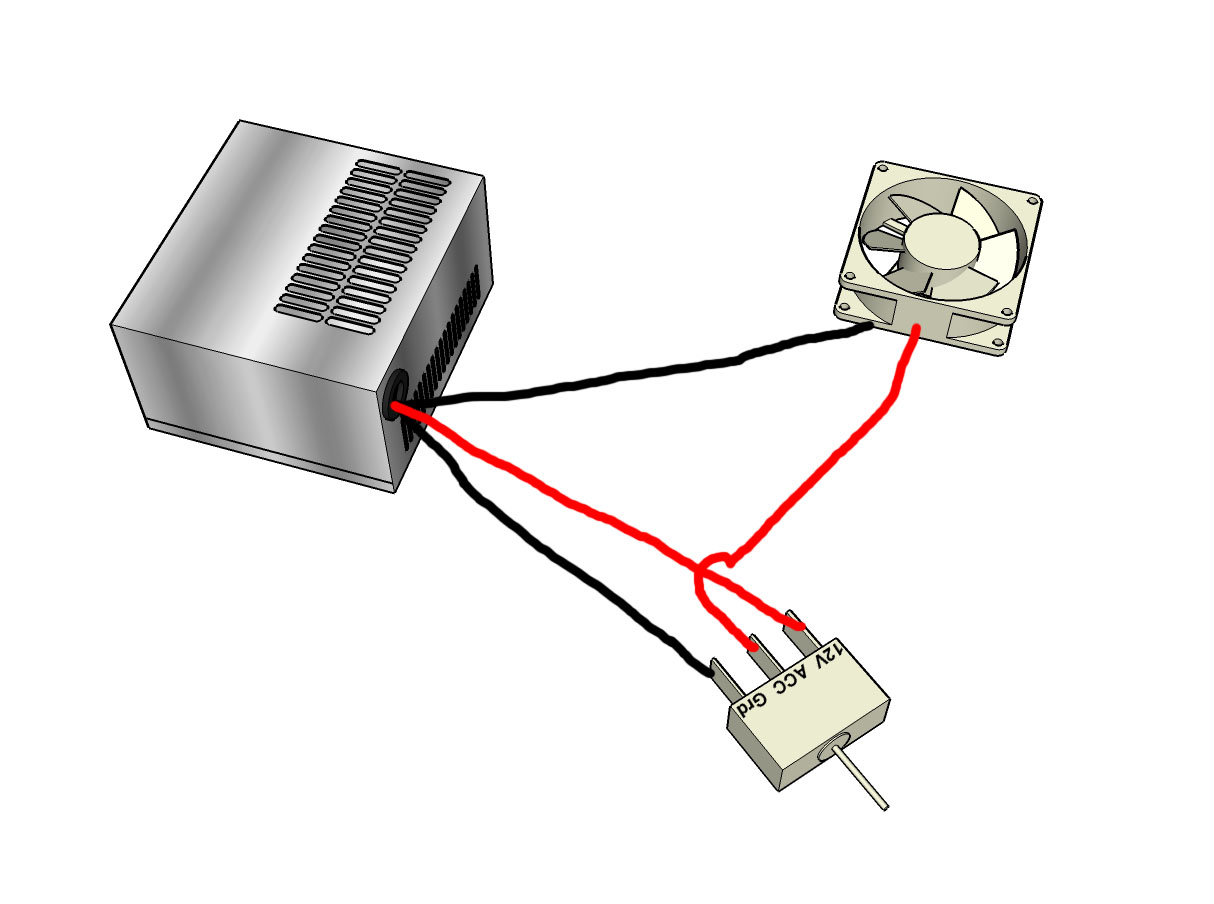

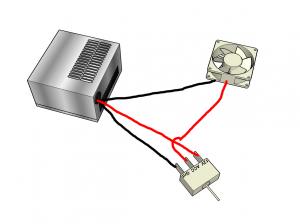

Skal lage et bilde til deg!



EDIT:

Attached bilde.



NB: ikke koble deg rett på PSU som illustrert på bildet.. Jeg gadd bare ikke å tegne inn en molex kontakt.... Ta heller å lodd deg inn på en molex splitter, så slipper du å oppta et strøm-uttak.

Edited September 8, 2005 by Crinos

[G-E-T 0]

Takker for hjelpen

[G-E-T 0]

Knappen funket når jeg koblet den slik du viste, men jeg får ikke den til å lyse



Sikker på det er lys i den ? Har samme knapp som Uber-Per linket til....

[Crinos 2]

Mener å si at de skal ha en liten lyskilde i seg ja... Men er jo ikke sikker da
