Trenger en sketchup tegning!


Anbefalte innlegg

Skrevet (endret)

Jeg har en idè på en sak som eg har lyst å laga til pcen min. Men mine sketchup skills suger!



Det som er planen er å lage en minnekjøler. Har prøvd å lage en liten sketsj i paint! ( IKKJE KLAG! ) får å vise ka idè eg har.



Den skal festes bak i kabinettet enten om det er 80mm eller 120mm vifteskruehull. Den skal funke som en plate som holder to 80mm ( om det er fysisk mulig med 80mm) over RAM slottene!

På tegnignene så er viftene festet under platen, men det er ikkje sikkert det er plass siden disse kan kollidere med RAM slotte, så kanskje viftene må være oppå platen. Kom gjerne med innspill!

Materiale skal være grønn plastikk, skal se om jeg får lagd en, tror det er en liten "tupperwarelignende" fabrikk i nærheten!





Bilde 1 sett ovenfra

Bilde 2 sett forfra

Bilde 3 sett fra siden



Det svarte firkantene på bilde 1 er hull... Må forresten til sengs, leser her imorgen, og håper en sketchup tegniing er ferdig!

Endret av Furyfax
Videoannonse
Annonse
Skrevet (endret)

en rask liten sketchup. noe slikt du tenkte deg?



fila ligger her

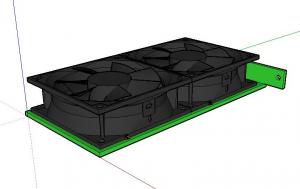

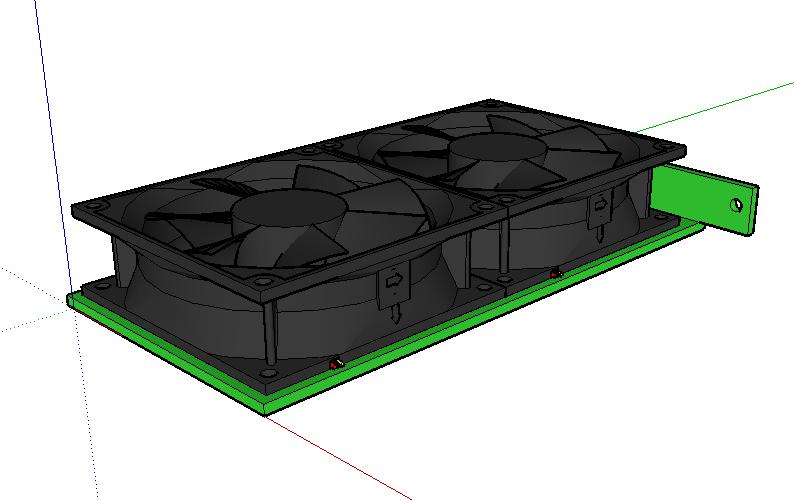

Edit: laget en ny versjon, med viftene på topp. la også inn ett par videreutviklede vifter jeg har holdt på med.


Endret av clubzoda
Skrevet (endret)

Kverna flott! Akkurat slik eg tenkte! :D



Men eg lure på om eg må legge viftene på toppen av platen pga plassmangel, er dette "reell" størrelse kverna ?

Endret av Furyfax
Skrevet

fort gjort å ta feil ;)



ja den er i reell størrelse, og viften er grovtegnet for enkelhetens skyld. derfor de ser ut som to klosser.



hvis du laster ned .skp fila kan du enkelt flytte viftene hvor du vil, da disse er som egne komponenter. bare marker dem og flytt dem langs den blå aksen, så får du viften oppå istedet. flytt dem 28 mm oppover.



ett tips til: last ned instruksjonsvideoene fra sketchup sin hjemmeside.



der er mye lærerikt og du får se enkle triks for å få til akkurat det du vil.

Skrevet

Anbefaler å gå gjennom tutorialene til sketchup. De har noen enkle øvelser der man lærer seg alle de grunnleggende funskjonene og det tar ikke lang tid i forhold til hvor mye mer effektivt amn tegner etterpå. :)
