Turtleunit

Digitalteknikk (leksehjelp)

By Turtleunit, in Skole og leksehjelp

Recommended Posts

Turtleunit    0

Turtleunit
Posted

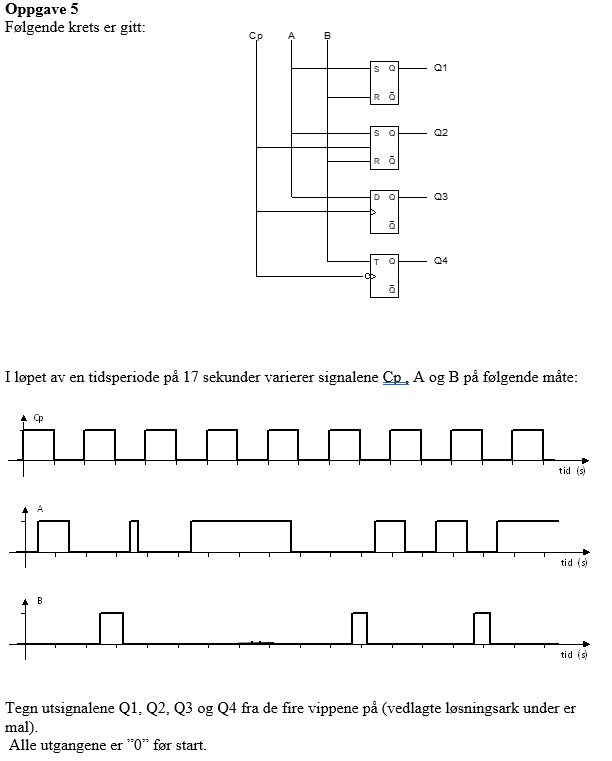

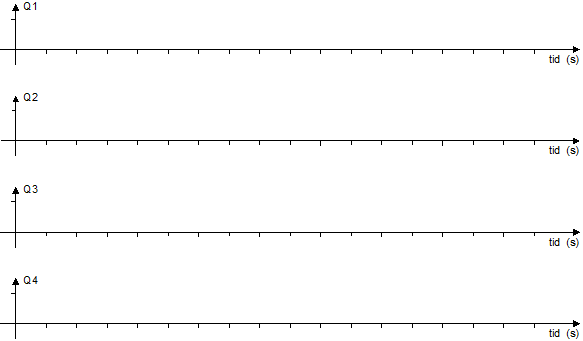

Heisann, vi har fått i oppgave å tegne klokkepulsene til denne kretsen nedenfor og lurte på om noen her hadde noen gode svar til Q3&Q4?


Slik jeg har tolket det; fungere Cp(klokkepulsen) som noe som drifter vippene.
D-vippens virkemåte er at den skifter utgangene fra Q->!Q(invertert) og motsatt?

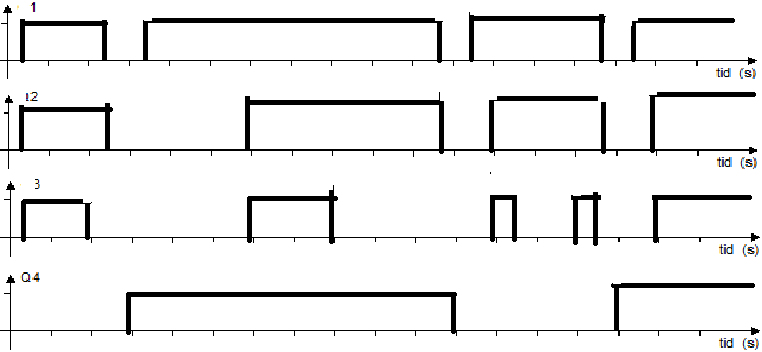

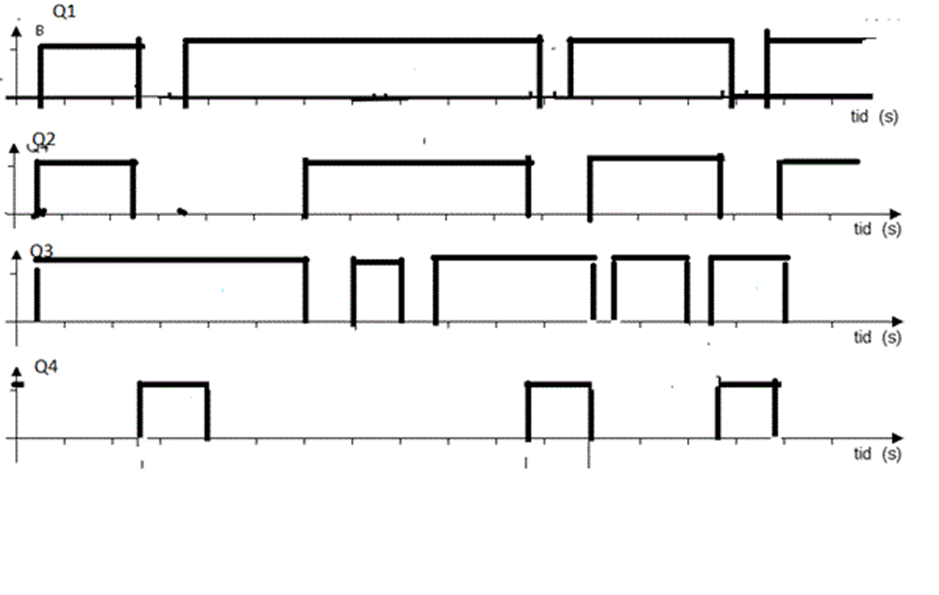

T-vippen vil bare motta signal annen hve klokkepuls?image.png.05f89845bbb35d90da7557f0d1fb0fe7.png
