Watercooled Computer

[Woodcarving Reidar Eliassen]

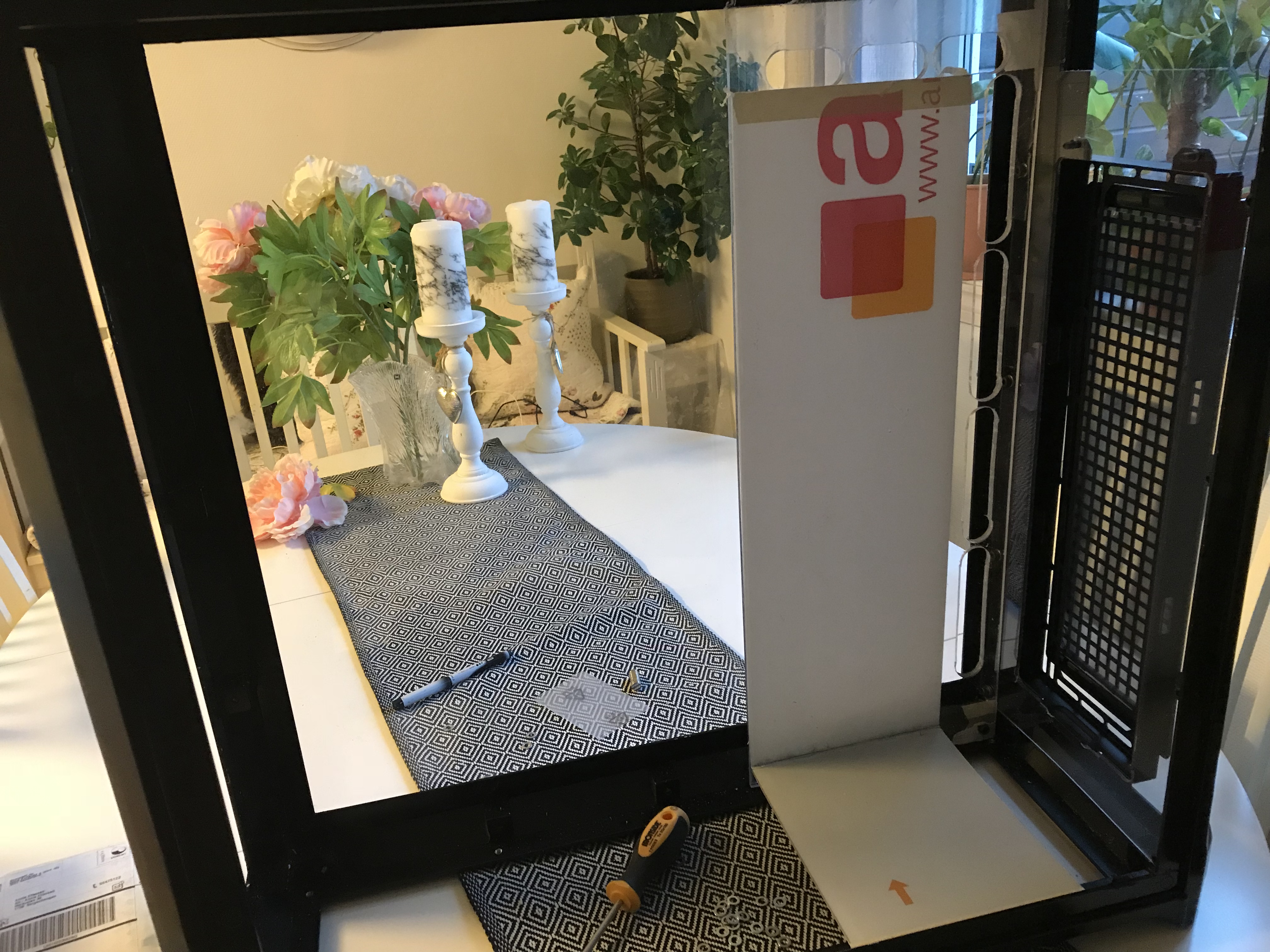

I dag fikk jeg igjen lexanplater ferdig bøyd.



Måtte kappe litt for tilpasning





Skal sette pumpen på platen

[Woodcarving Reidar Eliassen]

Gjort litt i dag også.

Fikk hentet en del varer fra Techbay.



Først en waterway https://www.techbay.no/product.html/barrow-waterway-for-cooler-master-cosmos-c700p?category_id=273



Har laget plass til 3 ssd harddisker bak waterwayen.

Den ene platen er vinklet i 90 grader for å få festet pumpen fra Aquacomputer.















[Woodcarving Reidar Eliassen]

Etterpå var det pumpen som skulle plasseres.

https://www.techbay.no/product.html/aquacomputer-vannpumpe-aquastream-ultimate-12v?category_id=75





Bruker Barrow koblinger og svivler for å legge opp rørene på 12 mm



https://www.techbay.no/product.html/barrow-3-veis-snake-svivel-90-1/4bspx1/4bsp-black?category_id=209

https://www.techbay.no/product.html/barrow-snake-svivel-90-1/4bspx1/4bsp-black?category_id=209

https://www.techbay.no/product.html/barrow-acrylic-tube-o8/o12mm-klar-1-stk--50cm?category_id=78

[Woodcarving Reidar Eliassen]

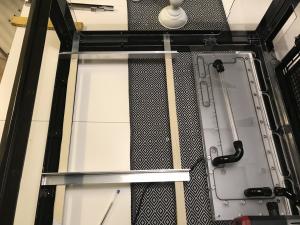

Holder på med festene til hovedkortbrettet.



Først måtte jeg sette på plass 2 stk 5 x 20 mm flatt aluminium.





Så ble det brukt vinkel alu. 2 stk. På 20 x 20 mm, med 300 mm lengde.

En oppe, og en nede.

Endret 23. desember 2018 av Woodcarving Reidar Eliassen

[Woodcarving Reidar Eliassen]

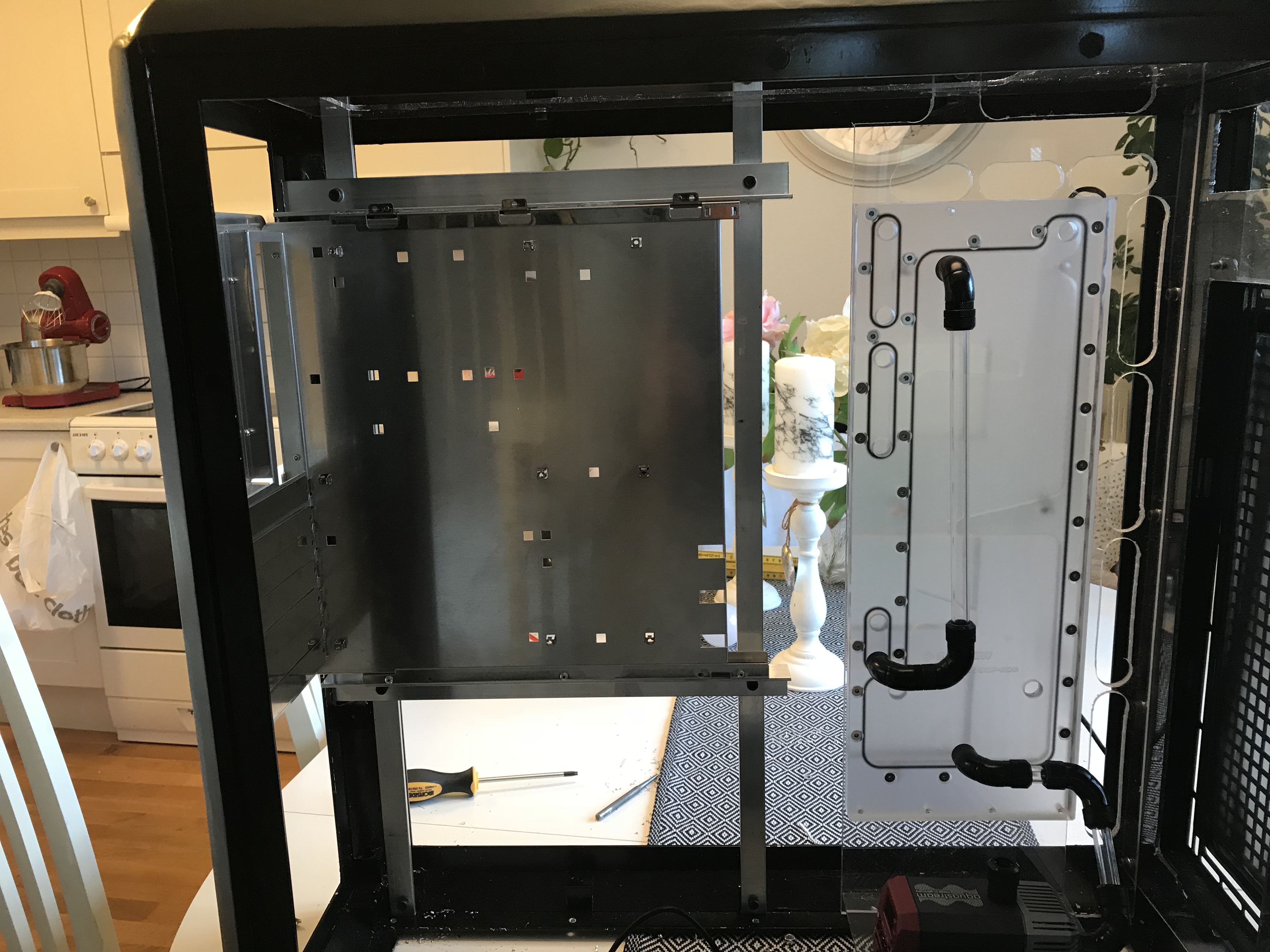

Så var hovedkortbrettet på plass.

Vel, nesten. Jeg må kappe litt av på bakplaten for å få det helt på plass





Har limt fast skinnene for at hovedkortbrettet har noe å gli i

Endret 23. desember 2018 av Woodcarving Reidar Eliassen

[Woodcarving Reidar Eliassen]

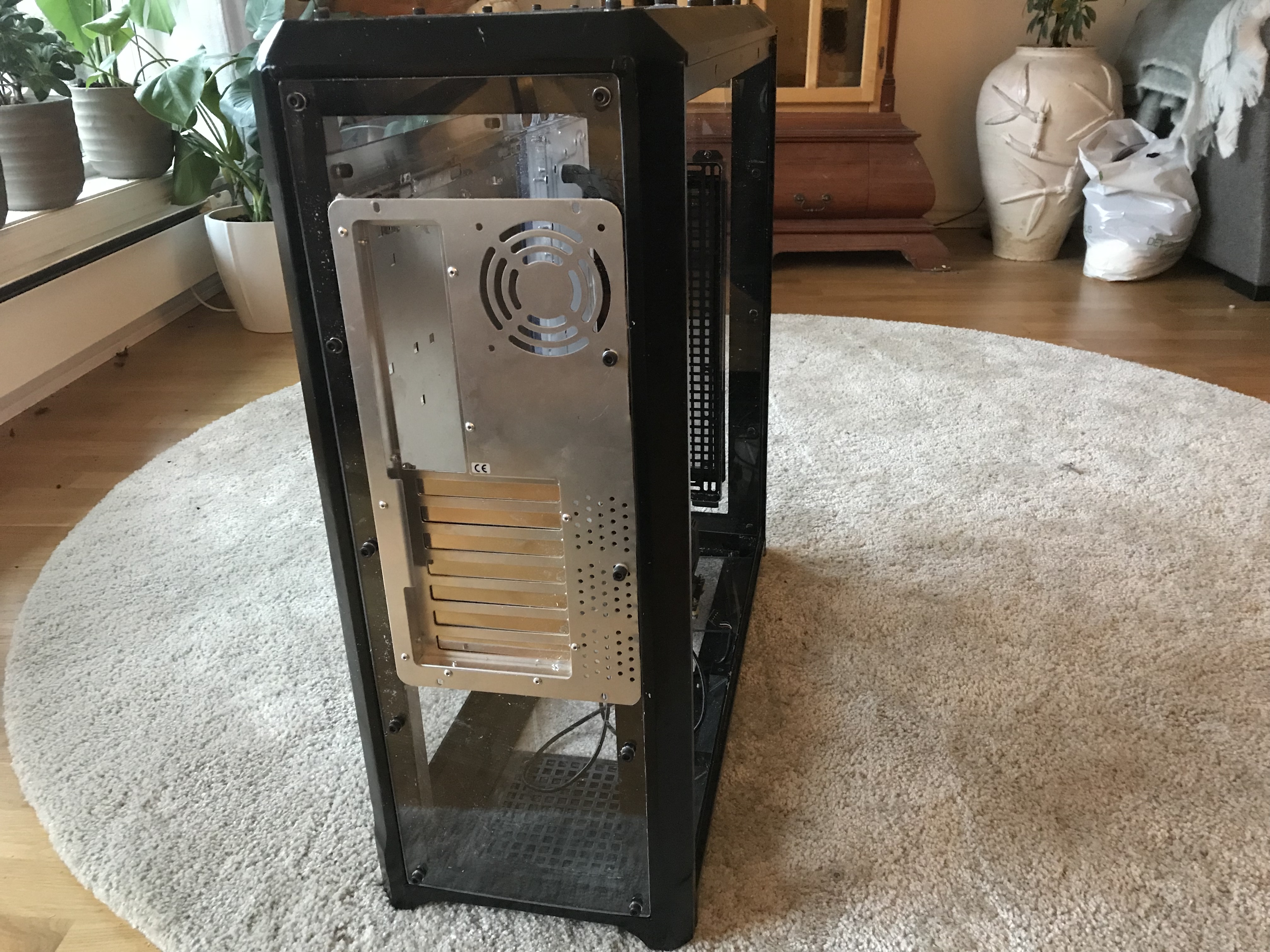

Bakplaten er på plass.

Boret hull i hovedkortbrettet slik at det gikk an å feste det.





Neste, er plasseringen av strømforsyningen.

Må vente til 2 januar. Fordi butikken har stengt.

Må bestille 1 stk lexan på 6mm x 200 x 240 mm
