Forenkling av koblingsskjema

[reef91]

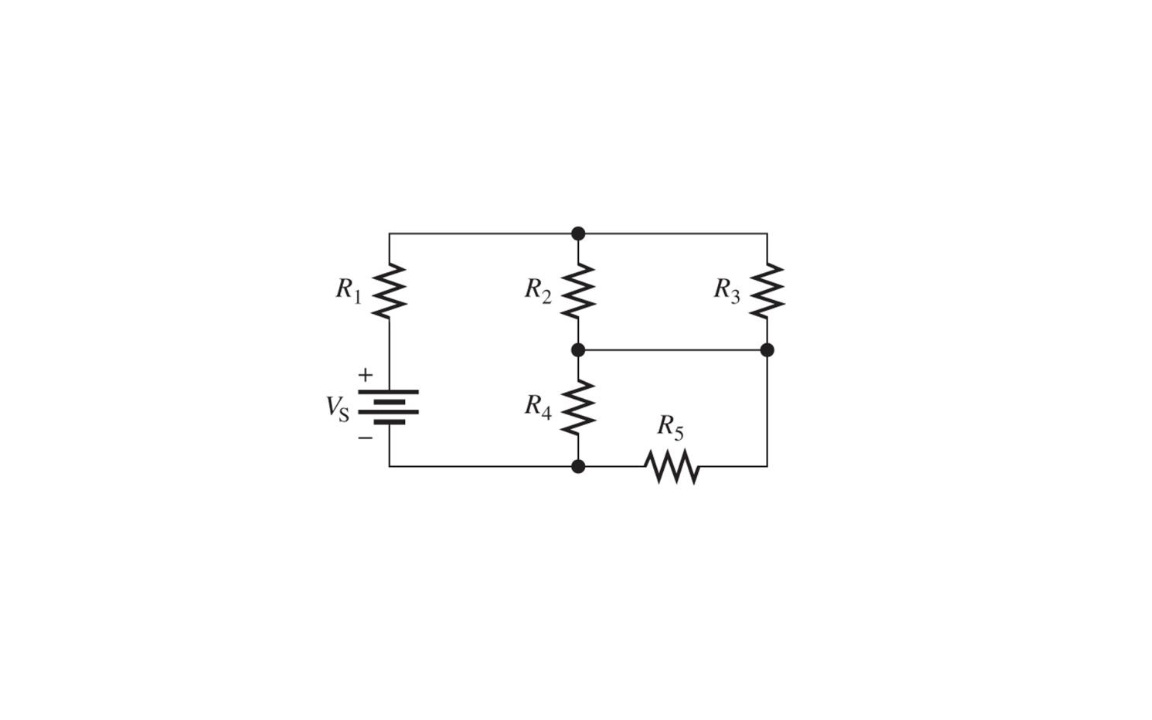

Har et koblingsskjema her som jeg sliter litt med å forenkle/skrive om slik at det er lettere for meg å gjøre oppgavene som er gitt til bildet. Er det slik at R2||R3 og R4||R5?

Klarer ikke helt å se noen annen løsning, selv etter 2 kaffekopper, så håper det er noen her inne som kan hjelpe. Er til en innlevering så har ingen fasit jeg kan kikke på.

Endret 17. april 2013 av reef91

[V_B]

Hei, det er korrekt som du sier. Du kan lage en ekvivalent av parallellmotstandene slik at du får R_eq1 = R2||R3 og R_eq2 = R4||R5. Du vil da ende opp med å ha 3 motstander i serie. Disse kan du lage en ny ekvivalent motstand av R_tot = R1 + R_eq1 + R_eq2.

Endret 17. april 2013 av Salt_Skin

[reef91]

Takk for svaret, da hadde jeg tenkt rett!
