[Løst] Automatiserte anlegg vk1 elektro (reform94)

[bahamuten]

Hei!



Jeg skal ha eksamen på onsdag i automatiserte anlegg vk1 (reform94)

Det er 7-8 år siden jeg tok det faget sist, så startet i bunn og grunn på nytt :-s



Har fått noen gamle eksamens-eksempler som jeg prøver meg på, men går rett vest føler jeg.

Har noen oppg. som jeg trenger litt hjelp på. (som sagt så er jeg helt blank i dette faget, må nesten repetere ohms låv )



oppg 1: IT-nett på 230V / 50Hz. Elektromotor skal drive en stempelkomoressor.

Beregning av driftstrømmen til motoren når den belastes fullt ut?

[V_B]

Erm, du er relativt sparsom med informasjonen her. Har du noe mer du kan gi oss ?

[bahamuten]

Ok, sorry, hva trenger du?



motor info:

- merkeeffekt: 18,5 kW

- 1460 o/min

- effektfaktor (cos): 0,84

- merkemoment (Nm): 121



trenger du noe mer?



(takk for interessen foresten )

[bahamuten]

" Tegn et hovedstrømskjema for automatisk Y/D kopling av motoren under start.

Tegningen skal være så detaljert at du kan bygge et starterskap etter den.

Kursen fram til starteren er kortslutningssikret i fordelingstavlen, slik at det ikke er nødvendig med ytterligere kortslutningbeskyttelse i starterskapet. "



Noen som kan hjelpe?

[bahamuten]

Trenger også forslag til minst 3 forskjellige startmetoder som kan være aktuelle når det er nødvendig å redusere strømmen ved start. Dette på grunn av store og plutselige strømsjokk på elnettet grunnet motorens størrelse.



Eventuelle skisser tas imot med takk

[V_B]

Hei. Kan svare på første post siden. Har ikke kalkulator her akkurat nå.

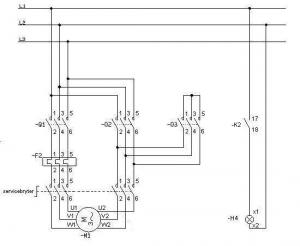

Hovedstrøm stjerne trekant



Startmetoder



-Stjerne/trekant.

-Frekvensomformer.

-Mykstarter

[bahamuten]

Hei. Kan svare på første post siden. Har ikke kalkulator her akkurat nå.



Hovedstrøm stjerne trekant



Startmetoder



-Stjerne/trekant.

-Frekvensomformer.

-Mykstarter





Tusen takk for det du! Hadde eksamenen i dag, og følte det gikk sånn hallveis bra, står hvertfall håper jeg;) Takk for hjelpen uansett

[V_B]

Det er bra å høre. Beklager at jeg ikke fikk svart på den første. Er midt i eksamenskjøret selv nå, så har lite tid til å gå på diskusjon.no
