riksing av dørklokke, snoozer

[buzzman]

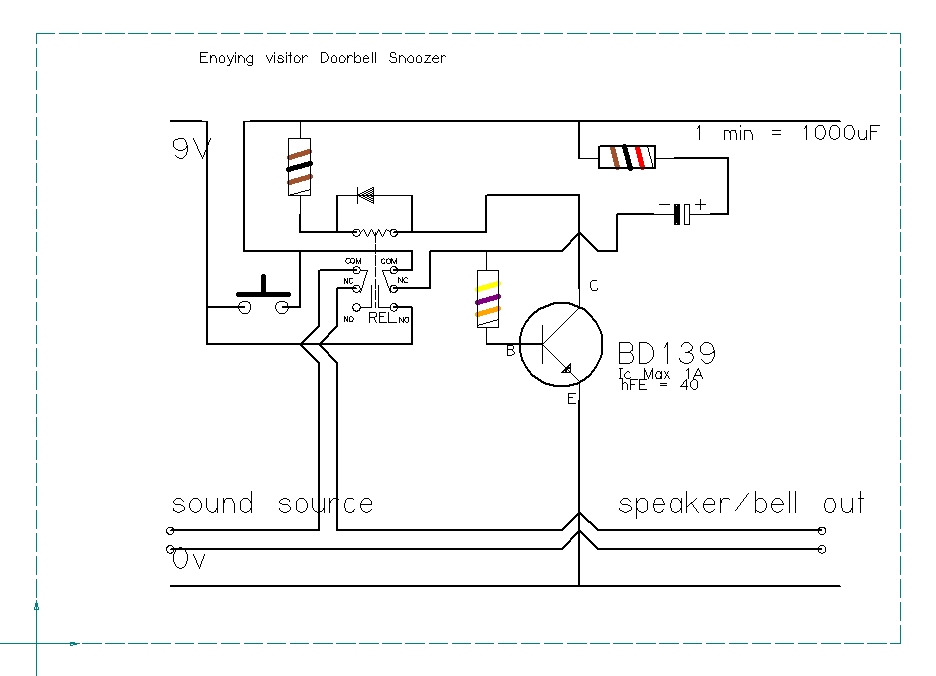

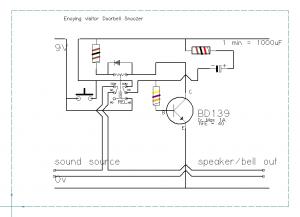

Hei. Har designet en timer-krets som kun bruker strøm når det snoozes på dørklokka.

Delene jeg brukte var:

100 ohm

1000 ohm

47 000 ohm

1000 uF capacitor = ca 1 min

relay 6v spole DPDT (dubbel pole, dobble trouh)

Transistor BD139 ECB

Diode over rele-spolen.

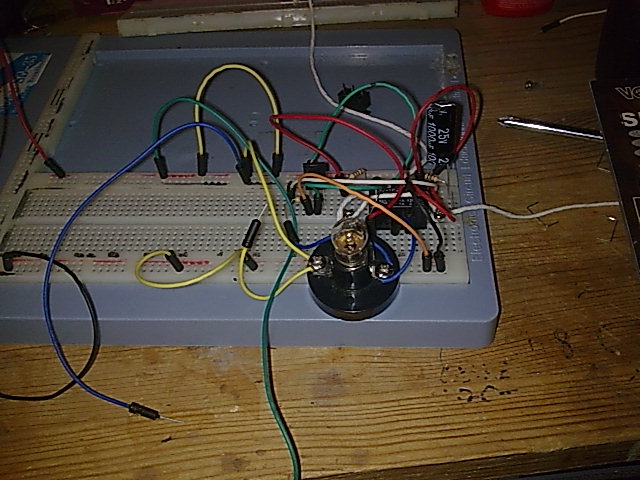

og her et bilde av min breadboard test av kretsen





jeg har planer om å laget ett kretskort ut av dette. men jeg kunne tenkt meg ett bra veroboard program for design av dette. er det noen som vet?
