Temperaturvisning med LEDs

[gamleerik]

Jeg sitter og vurderer et nytt prosjekt. Min motorsykkel har ikke tempmeter, så en vet aldri når den har oppnådd driftstemperatur. Dette er noe jeg irriterer meg litt over, så jeg lurte litt på mulighetene til å lage mitt eget tempmeter med lysdioder.

Jeg har en god del slike små og firkantede LED'ene, som jeg vil tro passer godt til formålet. Hvis man setter disse tett inntil hverandre, blir det "hel-ved", noe som er enkelt å få bygd inn. Jeg har tenkt meg noe slikt som 3 gule, 3 grønne, en gul og en rød, i den rekkefølgen.



Jeg har også en ekstra kjølevannstempmåler som det skal være enkelt å få bygd inn i kjølevannskretsen, denne viser uendelig motstand når kald og (tilnærmet) gjennomgang ved høye temperaturer (høyere enn motoren kan tåle).



Det å finne aktuelle motstandsverdier kan jo lett ordnes ved å hive måleren i en vannkoker sammen med et termometer.



Det jeg lurer på er hvordan kan dette løses m.h.p. LED'ene? Kan jeg bare slenge på passende motstandere foran LED'ene? Dette vil vel bare få de til å lyse svakere og sterkere. Jeg vil jo fortrinnsvis få diodene til å være avslått inntil en gitt motstand oppnås, og så lyse konstant helt til motstanden passerer denne verdien på returen igjen.



Hjelp mottas med takk!

[Dr_VingTor]

å bare bruke motstander er litt vanskelig...

jeg ville nok brukt en mikrokontroller med ADC. Men det virker ikke som du har så mye erfaring innen elektronikk, så det blir kanskje litt for mye arbeid... termometer fra biltema/clas ohlson blir nok billigere uansett...

[jonnor]

Du ønsker å vise: for lav temp, passe temp, for høy temp?

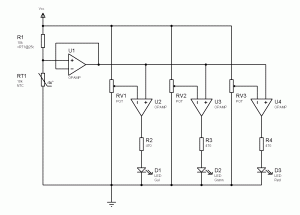

Dette kan gjøres ved å bruke en NTC sammen med 3 operasjonsforsterkere koplet som nivådetektorer. Kan komme med en kjapp skisse. Det vil da blir for tre dioder som tenner sekvesielt etterhverandre etterhvert som temperaturen stiger. Høyere oppløsning er mulig, men litt knotete synes jeg.



EDIT: som du ser så trenger du en opamp per LED, og med mye mer enn 3 leds kan det bli litt mye. Nå koster riktignok en IC med 4 opamper under 10kr, så det er jo evt arbeidet som hindrer.

En NTC reagerer jo ulinjært på temperaturen så jeg tror ikke en displaydriver som LM3914/3915 ville gitt så gode resultater, men det kan jo være ett forsøk. Evt kan du jo bare bruke de portene som tilsvarer det du ønsker å vise.



Potmeterene som er tegnet opp sløyfes for to faste motstander når du har funnet ut verdiene du vil ha.

Endret 20. mai 2006 av NorthWave

[gamleerik]

Kjempeflott! Det var noe slikt jeg var ute etter... Takker og bukker!





Jeg regner med jeg kan bruke f.eks. LM224 ?



Jeg vil ha mer enn tre leds, hadde tenkt meg 6 eller 8, og da skulle det vel funke greit å bruke to av disse

Endret 20. mai 2006 av gamleerik

[jonnor]

LM224/324 er supert til dette formålet, da den er av ground-sense typen, noe som gjør at du kan jobbe med spenninger nesten helt ned til 0 volt. To sånne burde gjøre susen

[just-_-me]

ved kjøp av to slike kan du ha 7leds.

skal du ha mer enn 7 må du kjøpe 3stk av den opampen

[gamleerik]

ved kjøp av to slike kan du ha 7leds.

skal du ha mer enn 7 må du kjøpe 3stk av den opampen

6141637[/snapback]



Hehe, ja... jeg mente 6 eller 7

[jonnor]

Dersom du kun vil ha to IC pakker, men ønsker 8 leds, kan du erstatte den første opampen med en felles-kollektorkoplet transistor.



Alle sammen kan forsåvidt erstattes med transistorer, men det blir veldig mye jobb.
