Hjelp til design av et chassis, 12v Batteri tester

[Solid Edge]

Har prosjekt oppgave på skolen i å lage en 12v batteri tester....



alt er ordnet bortsett fra chassis... så lurer jeg litt på hvordan jeg skal designe det



Noen her på forumet som har noen ide'er??



takker for alle svar!



Edit:



skal inneholde et printkort:



104mm x 29mm

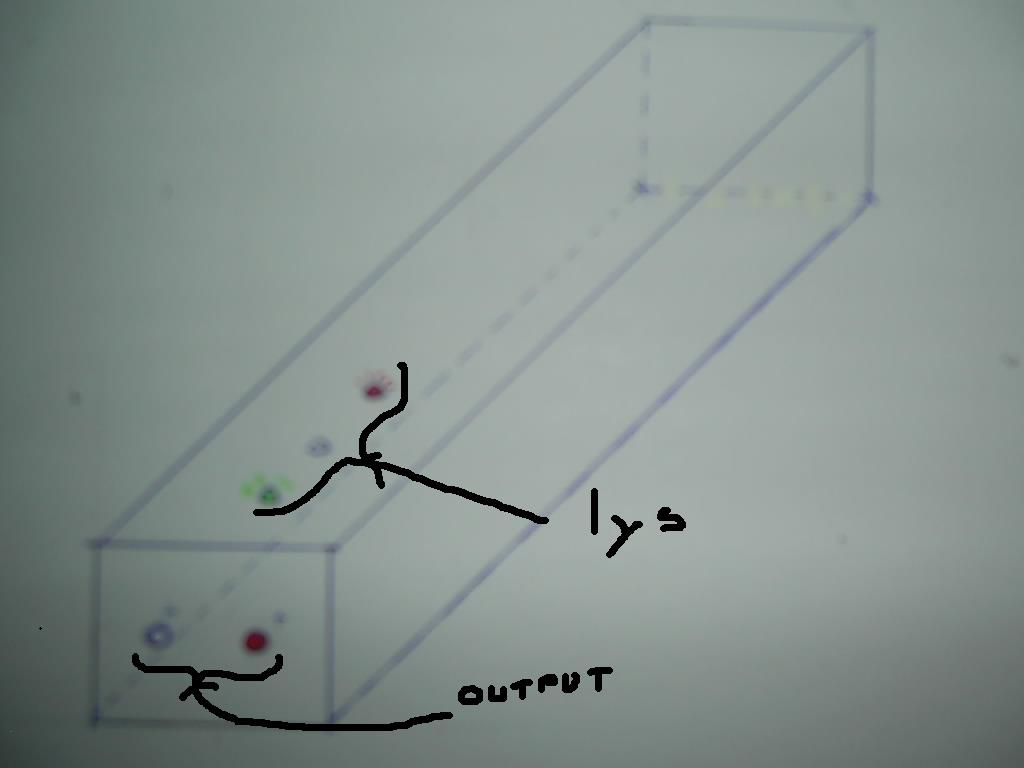

på utsiden skal det være 3 dioder. en rød, en gul og en grønn. + at det skal være 2 utganger til ledning. enten en banantilkobling eller bare ledninger som kommer ut av chassis.

Endret 20. mars 2006 av Delta_progeny

[just-_-me]

Kan du ikke bare lage en firkanta boks, på f.eks 12x12x12cm?

eller var du ute etter noe litt mindre standard enn det?

Endret 20. mars 2006 av just-_-me

[Solid Edge]

litt mindre standard en det så si alle har planer om å lage det tenkte jeg skulle lage noe orginalt men fikk ingen ideer selv....



Edit:



vil helst ungå runde kanter....hadde selv en ide om å lage den formlik til et AA batteri... men fikk beskjed at det ville være for vanskelig.

Endret 20. mars 2006 av Delta_progeny

[Solid Edge]

Prototype

[just-_-me]

Du kan jo lage en trekant lignede form...

Hvor inngangen for batteriledningene er i enden, og led'ene kan du plasere på toppen, på den tynne kanten...





Endret 20. mars 2006 av just-_-me

[Hondaen]

Skjær ut av 1.5 mm aluplate. Få 20*20mm L lister av aluminium og popnagle sammen.



En slik batteritester trenger effektmotstander for å belaste batteriet. Du kan f.eks slenge inn en vifte for å kjøle disse.



En batteritester for blysyrebatteri krever konstantstrøm utlading. Dvs, kun koble inn noen motstander er ikke nok fordi strømmen vil synke ved lavere spenning. Da må du sjalte inn manuelt.



Derfor er det greit med en automatisk regulatorkrets. De er ikke så avansert.



En utladetest er spesifisert etter en rekke elektrotekniske normer, laget av f,eks IEC eller DIN. De spesifiserer nøye hvordan batteriet skal være ladet før testen, tester av syrevekt, temperatur, utlademåte, sluttspenning osv.



Er et batteri merket med kapasiteten 60Ah ved 20c så skal batteriet holde 3 ampere i 20 timer. Etter 20 timer har da sluttspenning nådd, noe som er ca 1.82 volt ved 20 grader celcius for et vanlig frittventilert blysyrebatteri. Men det avhenger av batteritype..
