Optimal brokobling av forsterker/frontsett

[Carisma'03]

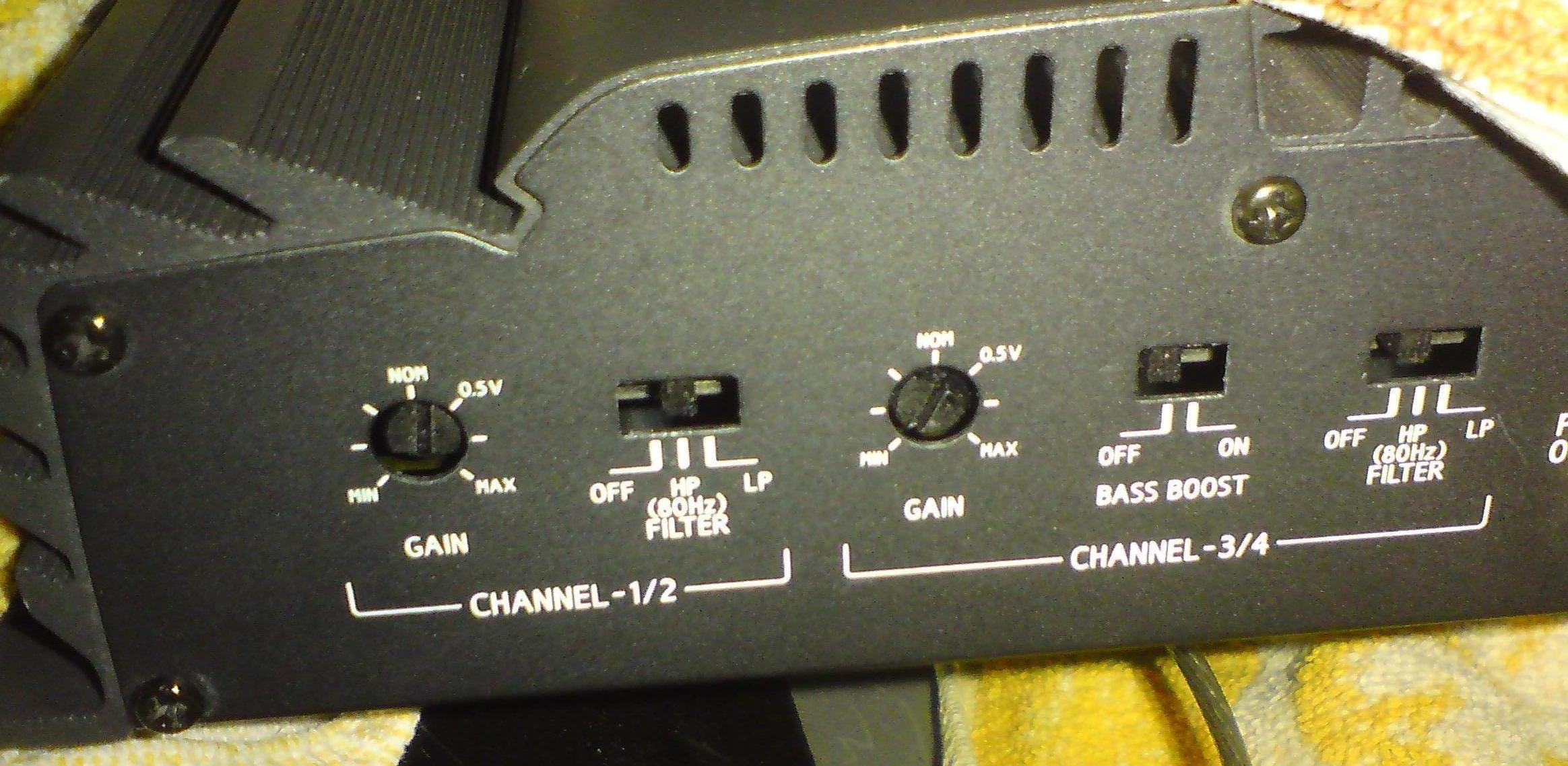

Siden jeg har tatt ut 6x9-høytalerne fra hattehylla,

tenkte jeg å bruke Alpine MRP-F250 forsterkeren på

frontsettet, og ikke noe annet. Den har 4/3/2 kanaler.



Da blir det brokobling, og den har signalkabel-input (med ch1, ch2, ch3 og ch4),

også to andre utganger som heter ch1+3 og ch2+4 - det er vel de jeg skal bruke?





Hvordan gjør jeg dette?

Hvordan blir det best?

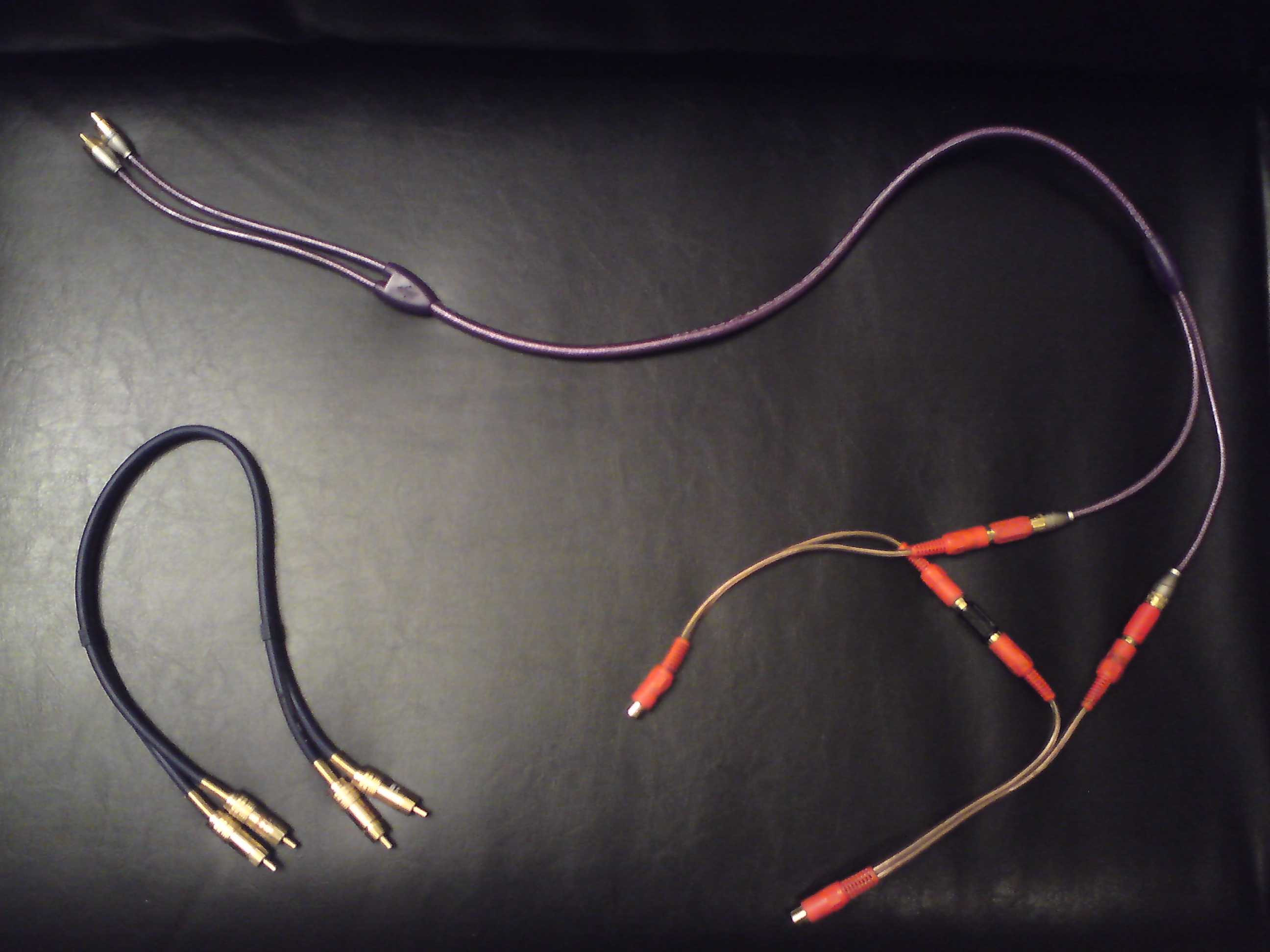

Jeg har masse signalkabler og høytalerkabler til overs + dette som fulgte med forsterkeren:







Edit: Liten oppdatering, skal snart

montere opp frontsett litt annerledes:









Endret 15. januar 2010 av Carisma'03

[cossiemk1]

Den har 4 INNGANGER, og 2 UTGANGER, så du må ha signal INN på alle 4 inngangene, også tar du signalet ut til subforsterkeren (så slipper du kanskje å bruke så mange y-ledd )



Sitat: Pre-Out Jacks

These jacks provide a Front + Rear summed output

(Non-fading). This is an ideal output for driving a

separate subwoofer amp. This output is full-range,

and is not affected by the crossover.

[Ano1234]

ingen god ide og lage til noe rat med y-ledd for å brokoble til frontsettet. Det er noe man gjør til sub. Bedre å bruke bare 2 kanaler til frontsettet da.

[nahojdat]

Hvilken forsterker var det igjen?

[cossiemk1]

Hvilken forsterker var det igjen?



Står jo i første post

Alpine MRP-F250

[nahojdat]

Aaah, litt groggy, jobber kun natt



Ville nok fått brokoblet den ja, litt lite effekt.





Y-ledd på RCA så alle inngangene får rett signal, så RCA kabel fra koblingene til venstre (pre out) videre til sub-forsterkeren..

[Carisma'03]

Den har 4 INNGANGER, og 2 UTGANGER, så du må ha signal INN på alle 4 inngangene, også tar du signalet ut til subforsterkeren (så slipper du kanskje å bruke så mange y-ledd )



Ja blir digg å slippe alle disse (4!) Y-leddene...



Sitat: Pre-Out Jacks

These jacks provide a Front + Rear summed output

(Non-fading). This is an ideal output for driving a

separate subwoofer amp. This output is full-range,

and is not affected by the crossover.



Dette høres da bra ut? Pre-out jack, er det den blå på bildet i post 1?







ingen god ide og lage til noe rat med y-ledd for å brokoble til frontsettet. Det er noe man gjør til sub. Bedre å bruke bare 2 kanaler til frontsettet da.



Jo takk for at du påpeker at jeg burde ha 2-kanaler, når det er 4-kanaler og monoblokk jeg har...





Y-ledd på RCA så alle inngangene får rett signal, så RCA kabel fra koblingene til venstre (pre out) videre til sub-forsterkeren..



Åssen Y-ledd er dette da? Samme som i spilleren min (rca-utgangen)?

Kan jeg ikke bruke noen av de kablene jeg har til overs?



Vurderer forøvrig denne monoblokka fra Alpine Blir vel bedre tenker jeg...

Den yter 400w RMS i 2 ohm, og 220w RMS i 4 ohm, holder det greit?

Endret 17. desember 2009 av Carisma_ftw

[nahojdat]

Y-leddene du har skal brukes ja.



Signalkabel fra spiller ---> 2X Y-ledd ---> forsterker (begge plugger fra ett y-ledd på ch 1/2, og begge fra andre på ch 3/4 inngangene)



Pre out er pluggene lengst til venstre, de det står pre-out over

Vanlig phono/RCA-kabel fra den til sub forsterkeren og du er igang.

[Carisma'03]

Y-leddene du har skal brukes ja.



Signalkabel fra spiller ---> 2X Y-ledd ---> forsterker (begge plugger fra ett y-ledd på ch 1/2, og begge fra andre på ch 3/4 inngangene)



Pre out er pluggene lengst til venstre, de det står pre-out over

Vanlig phono/RCA-kabel fra den til sub forsterkeren og du er igang.



Så da trenger jeg bare å bruke den ene utgangen på spilleren min?

Også kan jeg jo bare bruke den korte blå signalkabelen min (?)

[nahojdat]

Du må bruke begge selvsagt.

Ellers blir det mye y-ledd og ingen stereo.



2X Y-ledd = 2stykk y-ledd

Endret 18. desember 2009 av nahojdat

[Carisma'03]

Du må bruke begge selvsagt.

Ellers blir det mye y-ledd og ingen stereo.



2X Y-ledd = 2stykk y-ledd



Jaja selvfølgelig. Jeg mente at det er en rød og en hvit utgang (høyre/venstre) på spilleren min.

Og at det da skal gå fra spilleren: (dobbel) signalkabel -> to Y ledd inn i forsterker -> signal videre til monoblokk...

Vil det bli bedre samspill mellom frontsett og sub med dette oppsettet? At de kompanserer (?) for hverandre osv.?

[nahojdat]

Vil ihvertfall få bedre lyd i frontsettet, dvs kan spille høyere før det "vrenger"



Bare husk at på den måten så må du stille gain på hver side av 4-kanal forsterkeren for hver side.

[Carisma'03]

Vil ihvertfall få bedre lyd i frontsettet, dvs kan spille høyere før det "vrenger"



Bare husk at på den måten så må du stille gain på hver side av 4-kanal forsterkeren for hver side.



Men det er jo akkurat det jeg vil.. Volumet på Pioneer-spilleren stopper uansett på 62 da,

men da er det jo bare å skru opp Gain littegran. Burde frontsett og sub stå på samme nivå?

[nahojdat]

Frontsett og sub stiller du etter ørene..

[Carisma'03]

Frontsett og sub stiller du etter ørene..



Ok, bare tenkte for å få best tenkelige sammenspill mellom front og basser...

Hvordan har du stilt inn ditt anlegg da? Jeg tror jeg kommer til å ha det cirka sånn jeg har det nå,

men det kommer jo selvfølgelig litt ann på åssen det blir når jeg bruker alle kanalene foran da

[nahojdat]

Jeg har stilt etter ørene, men har 3-veis framme så blir ikke samme som hos deg (mtp Hz).



Sub kan du stille inn til 80HZ..



Gain på alt som sagt etter ørene..

[Carisma'03]

Jeg har stilt etter ørene, men har 3-veis framme så blir ikke samme som hos deg (mtp Hz).



Ok... Treveis, altså bass-mellom-diskant?

Og jeg har bare mellom-diskant foran?



Sub kan du stille inn til 80HZ..



Det har jeg kjørt med en liten stund allerede. Sub er stilt til å spille

alt fra 80hz og nedover, og frontsettet er stilt til 80hz og oppover

[nahojdat]

Grovt sett blir det midbass + mellomtone + diskant her ja..



Hos deg blir midbass og mellomtone i samme element, pluss diskant..



3-veis oppsett framme er absolutt en oppgradering verdt å tenke på etterhvert, men må regne med litt bygging

[Carisma'03]

Grovt sett blir det midbass + mellomtone + diskant her ja..



Hos deg blir midbass og mellomtone i samme element, pluss diskant..



3-veis oppsett framme er absolutt en oppgradering verdt å tenke på etterhvert, men må regne med litt bygging



Ok. Fordi da er det bedre skille mellom midbass og mellomtone eller?



Når jeg stiller inn riktig, og kjører highpass-filter foran

og lowpass bak blir det vel noe av det samme?

Liker ikke for mye bass foran, mest bakfra...

[Carisma'03]

Blir bedre når jeg får bytta ut monoblokka mi tror jeg Har lagt inn bud på en av disse:

http://www.finn.no/finn/bap/object?finnkode=20285696 - 400 rms i 4ohm og 600 i 2ohm

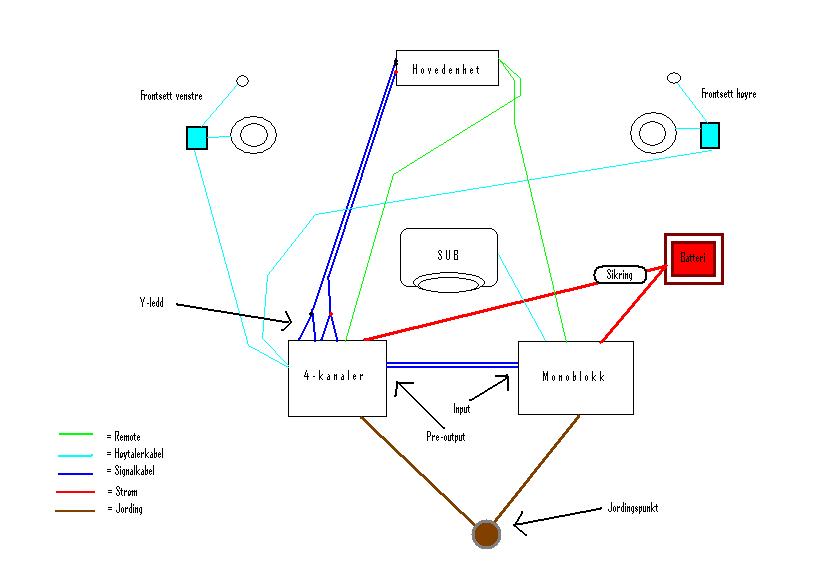

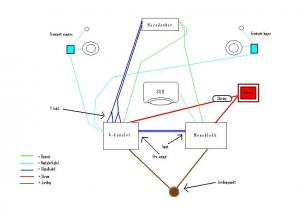

Har forøvrig tegna koblingene mine slik jeg tenker det vil bli:





Ser alt riktig ut? Kan jeg droppe den ene remote-kabelen?

Endret 20. desember 2009 av Carisma_ftw
