Låst ruter - likevel mulig å oppdatere firmware? (Zyxel WX3401-B0)

[Seig2]

Hvilket utstyr må jeg ha for å måle spenning? Muligens har min far noe jeg kan bruke..

mobile999 skrev (3 timer siden):

Mål spenningen mellom pinne "1 og 4" av de jeg nevnte. Jeg vet ikke om den må være påslått eller om det holder at den har strøm i forbindelse med dette. Ikke stikk fingre eller metall osv. borti kortet mens det har strøm.



[toralfb]

Voltmeter eller multimeter (som kan måle flere ulike varianter av strøm) benyttes til å måle spenning.

Kan kjøpes i mange ulike prisklasser, og varianter.

[Seig2]

toralfb skrev (19 timer siden):

Voltmeter eller multimeter (som kan måle flere ulike varianter av strøm) benyttes til å måle spenning.

Kan kjøpes i mange ulike prisklasser, og varianter.

3,3 Volt mellom 1 og 4. 12V adapter

Endret 10. juli 2024 av Seig2

[toralfb]

3,3  , 5 og 12 Volt er spenning som ofte benyttes. Hva som er riktig varierer.



[Seig2]

mobile999 skrev (22 timer siden):

Mål spenningen mellom pinne "1 og 4" av de jeg nevnte. Jeg vet ikke om den må være påslått eller om det holder at den har strøm i forbindelse med dette. Ikke stikk fingre eller metall osv. borti kortet mens det har strøm.

3,3V mellom 1 og 4.
Adapteren er en 12V adapter.
Skal jeg kjøpe en slik usb-ttl adapter? Hvilken type? Hva er fremgangsmåten?
Mange spørsmål fra meg her.. men jeg er litt usikker på hva jeg nå bør gjøre videre:)
Er ellers veldig takknemlig for alle bidrag og hjelp så langt:)

[Seig2]

Kanskje en av de to øverste her? https://www.ebay.com/sch/i.html?_from=R40&_nkw=usb+ttl+3.3&_sacat=0#

Endret 10. juli 2024 av Seig2

[mobile999]

De fungerer sikkert. Du trenger kabler også. USB samt de 4 fra ttl adapteret til kretskortet.

[Seig2]

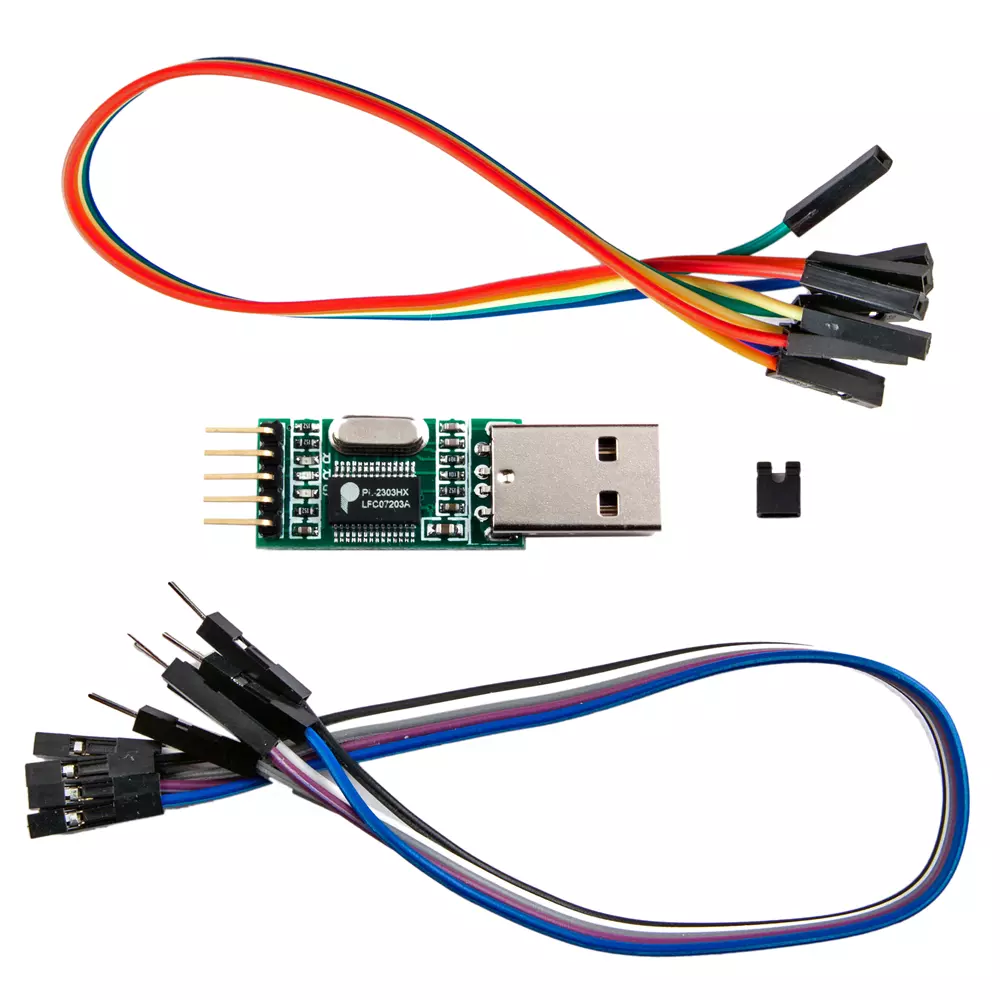

Denne (se vedlagt bilde) og USB-A-hann til USB-A-hann?

[mobile999]

Den plugger du bare rett i pc'en.

[Seig2]

Takk!

[Seig2]

190 kroner innkl frakt.
Lurer på å kjøpe.. og om det er verdt forsøket på de tre ruterne.. eller er det såpass "avansert" og samtidig små sjanser for at det vil fungere at det ikke er verdt bryet og tida det tar å få det til?

[mobile999]

ca. 30 på aliexpress (bare en rask sjekk):

https://www.aliexpress.com/item/1005001572343281.html

Endret 11. juli 2024 av mobile999

[Seig2]

Takk, da har jeg bestillt

[reyerd1]

fikk du dette til å virke?

[Gersho]

Hei, Det var veldig stille her, men jeg håper at med nye info som jeg skal skrive nedenfor, noen kan bidra med nyttige innspill.

Jeg klarte å åpne WX3401 og skru av de 2 store varm spreddere. Under finnes følgende chip fra Broadcom:

BCM6752 og BCM43684

Angående spenning på de 4 pins, det er 3,3V mellom 1 (rett i hjørnet) og nr 2, 3 og 4. Ingen spenning mellom 2 og 3, 2 og 4 eller 3 og 4. Jeg antar at pin 1 er 3,3V og 4 er mest sannsynlig GND, med 2 og 3 som Tx og Ex.

Jeg skal prøve i neste trinn koble alt til PCen med USB-TTL adapter, bare husker ikke hvilken programvare skal benyttes videre med diagnostikk. Det var lenge siden jeg brukte TTL 😁

Også legger ved et par bilder.

[tingo]

programvare kommer an på operativsystemet.
På Linux er screen min favoritt for seriell kommunikasjon: https://www.cyberciti.biz/faq/unix-linux-apple-osx-bsd-screen-set-baud-rate/

de fleste usb-til-seriell porter kan finnes med kommandoen

ls -l /dev/tty[ACU]*

minicom er også en favoritt for mange. På windows har man feks. SerialTool, PuTTY er kanskje den mest kjente.

[NULL]

Hvis du skal oppgradere den til standard firmware, ligger det flere tråder på OpenWRT-forumet for hvordan man får lagt inn annen/standard firmware på en del Zyxel-enheter. Det vil da være snakk om f.eks. standard Zyxel-firmware (siden denne enheten er basert på Broadcom, er OpenWRT o.l. ikke aktuelt...).
