Casemod Cooler Master Cosmos ii


Anbefalte innlegg

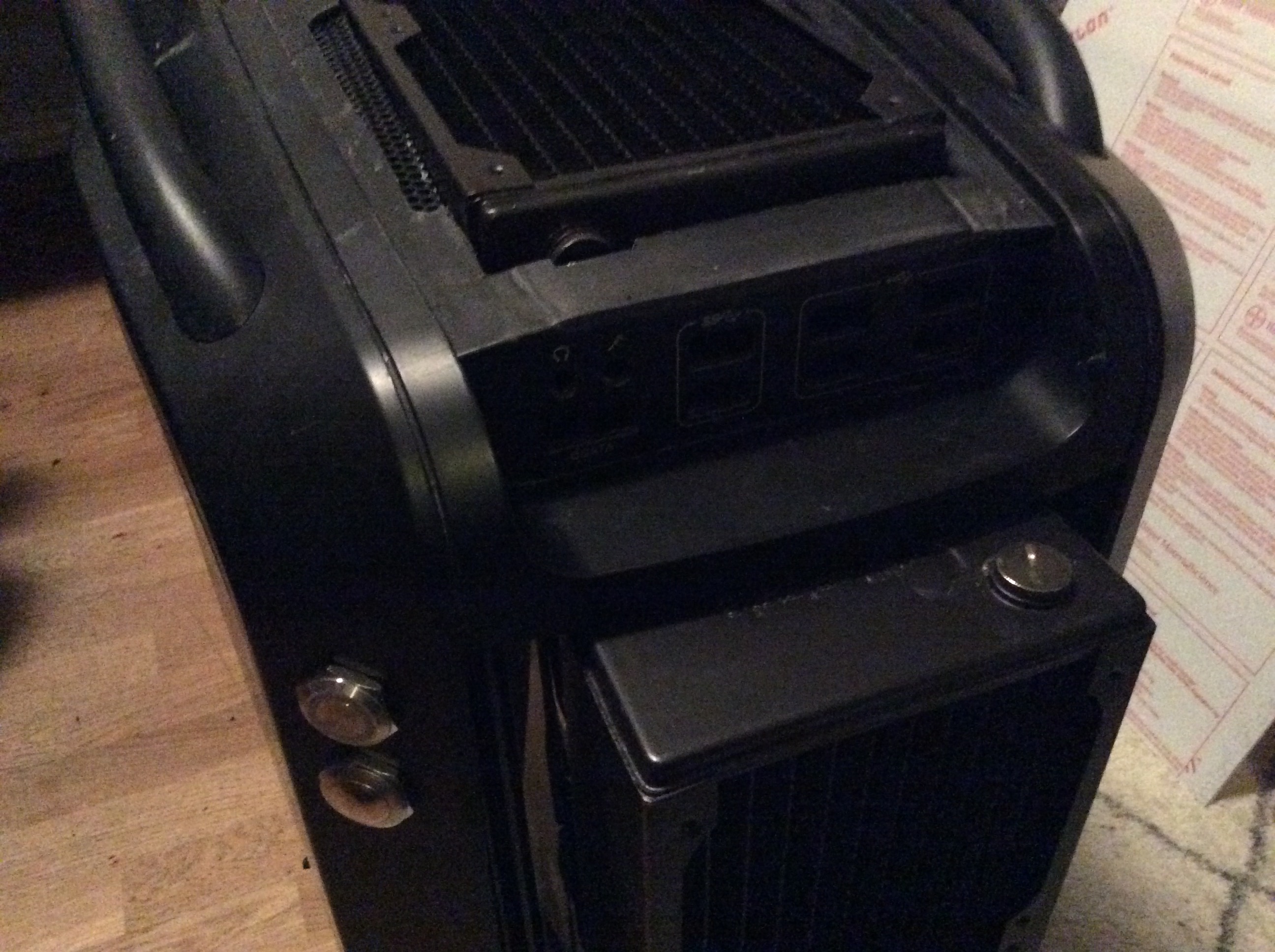

Det ble dessverre ikke plass til USB og lydutgang foran, så jeg tar likegodt og dropper det siden jeg har 10 USB utganger bak på hovedkortet. Men det kan hende at jeg får noen ideer som gjør at det kommer med allikevel.

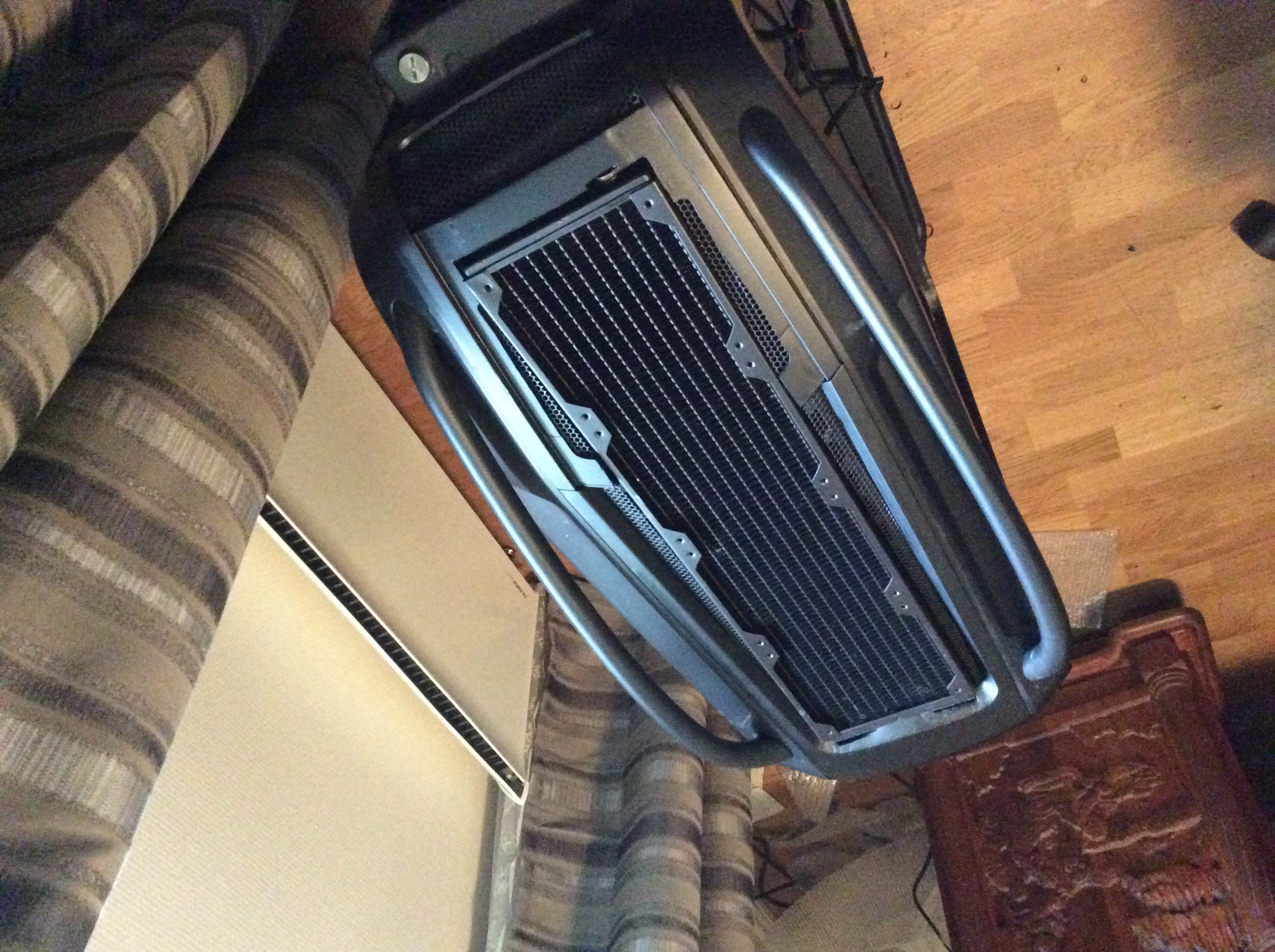

Som du se så er det bare ca 20 mm mellom hullene til kontaktene og selve radiatoren

Endret av Woodcarving Reidar Eliassen
Lenke til kommentar
Videoannonse
Annonse

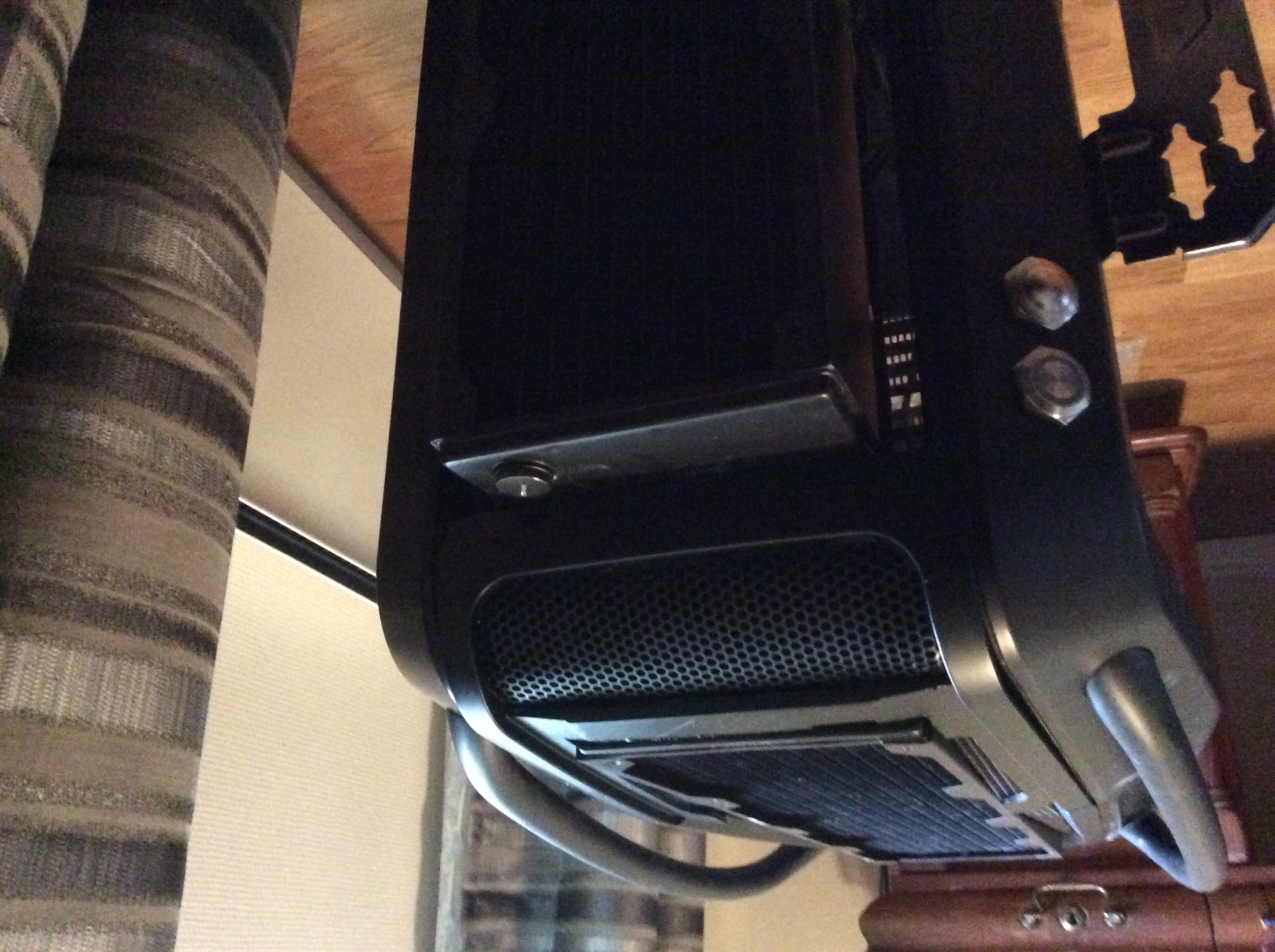

Så er USB og lyd panelet fjernet til fordel med litt gitter.



Fant ut at det gikk best å bruke en vanlig kniv for å fjerne plasten.






Har fått lakkert delene også.

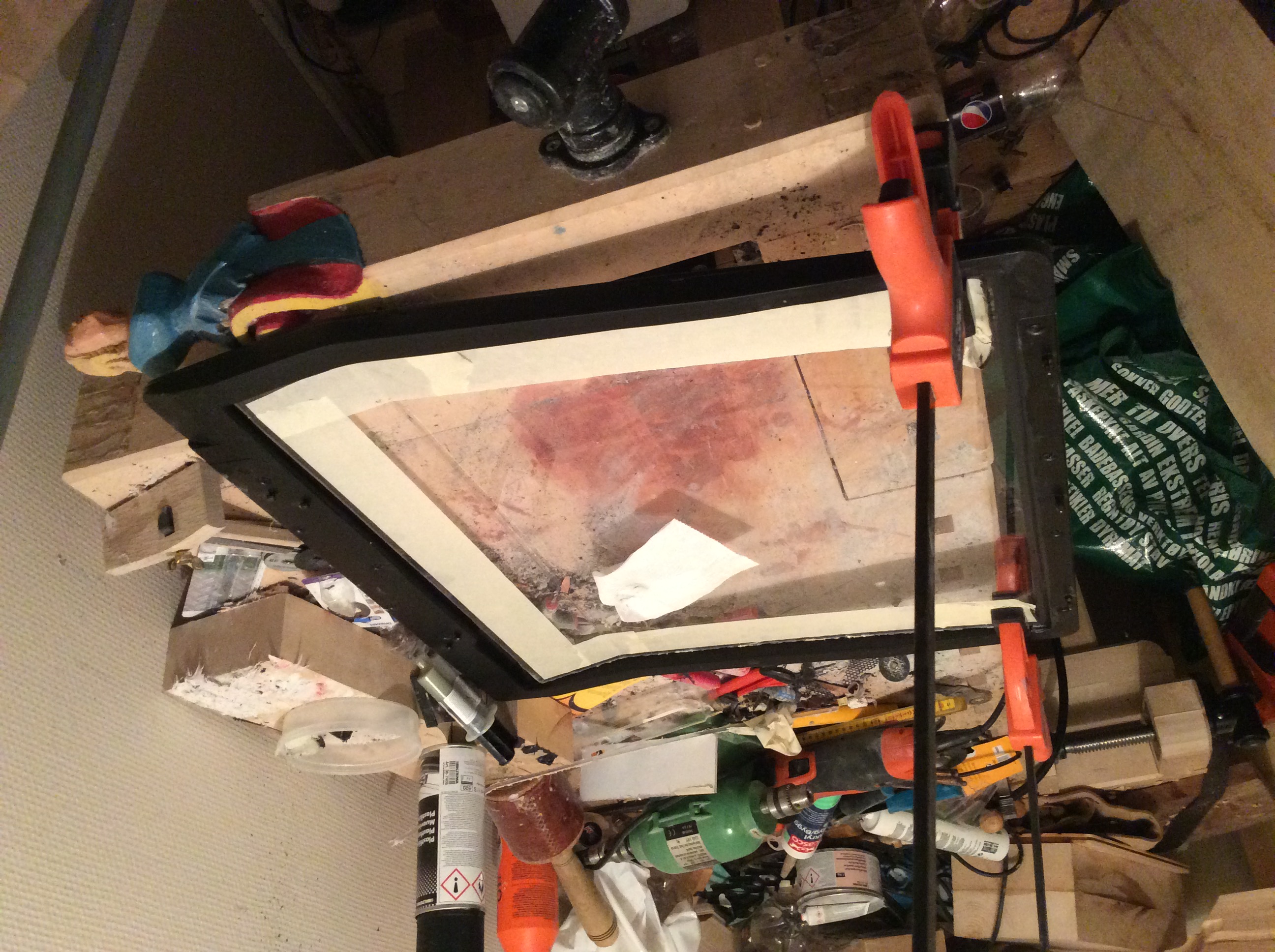

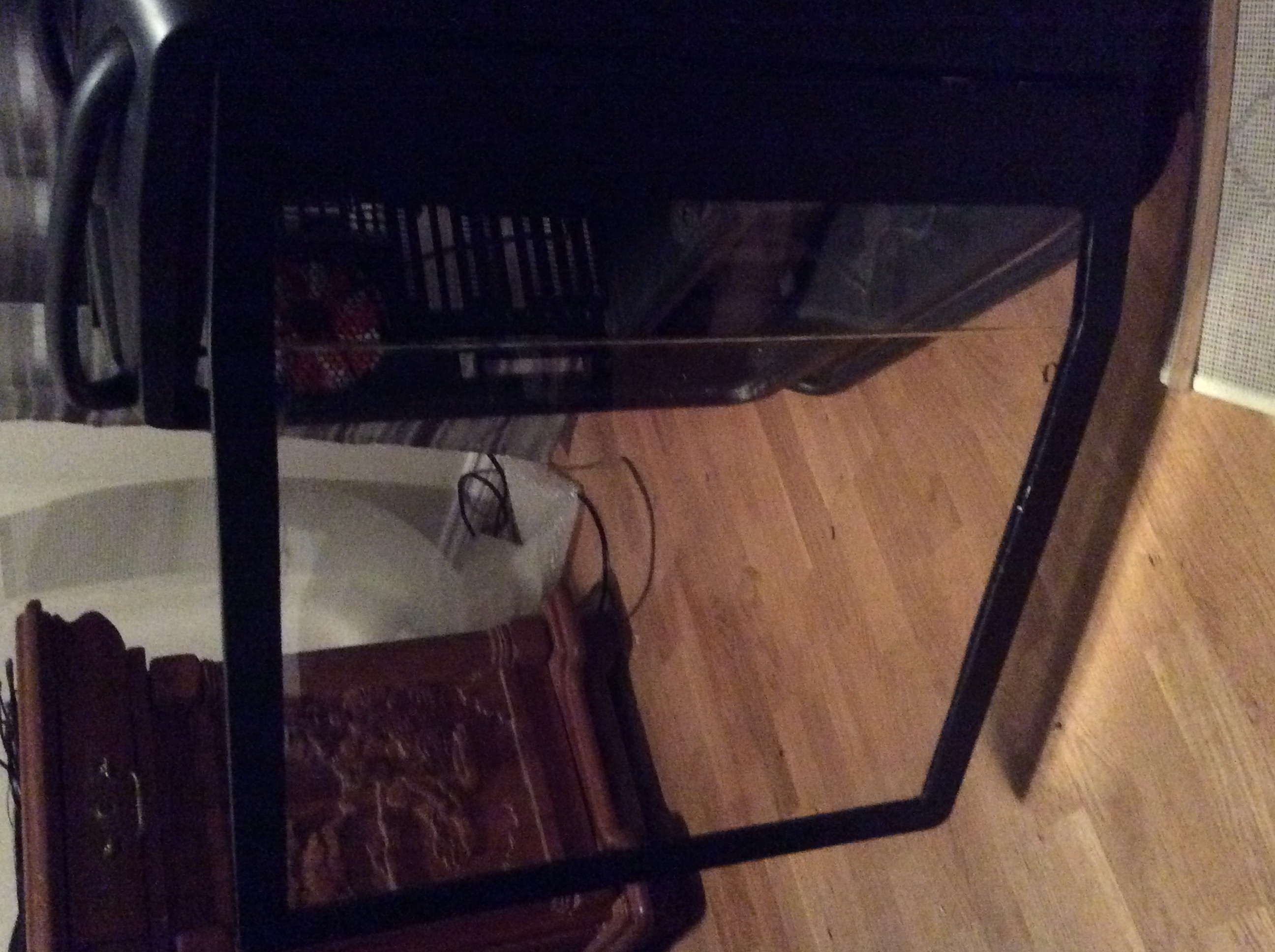

Holder nå på,å fester lexanplaten som skal bli vindu i døren med litt akryl. Har fått bøyd plata hos en blikkenslager.






Beklage DT med litt dumme bilder. Men det er ikke så lett med et nettbrett.

Endret av Woodcarving Reidar Eliassen
Lenke til kommentar

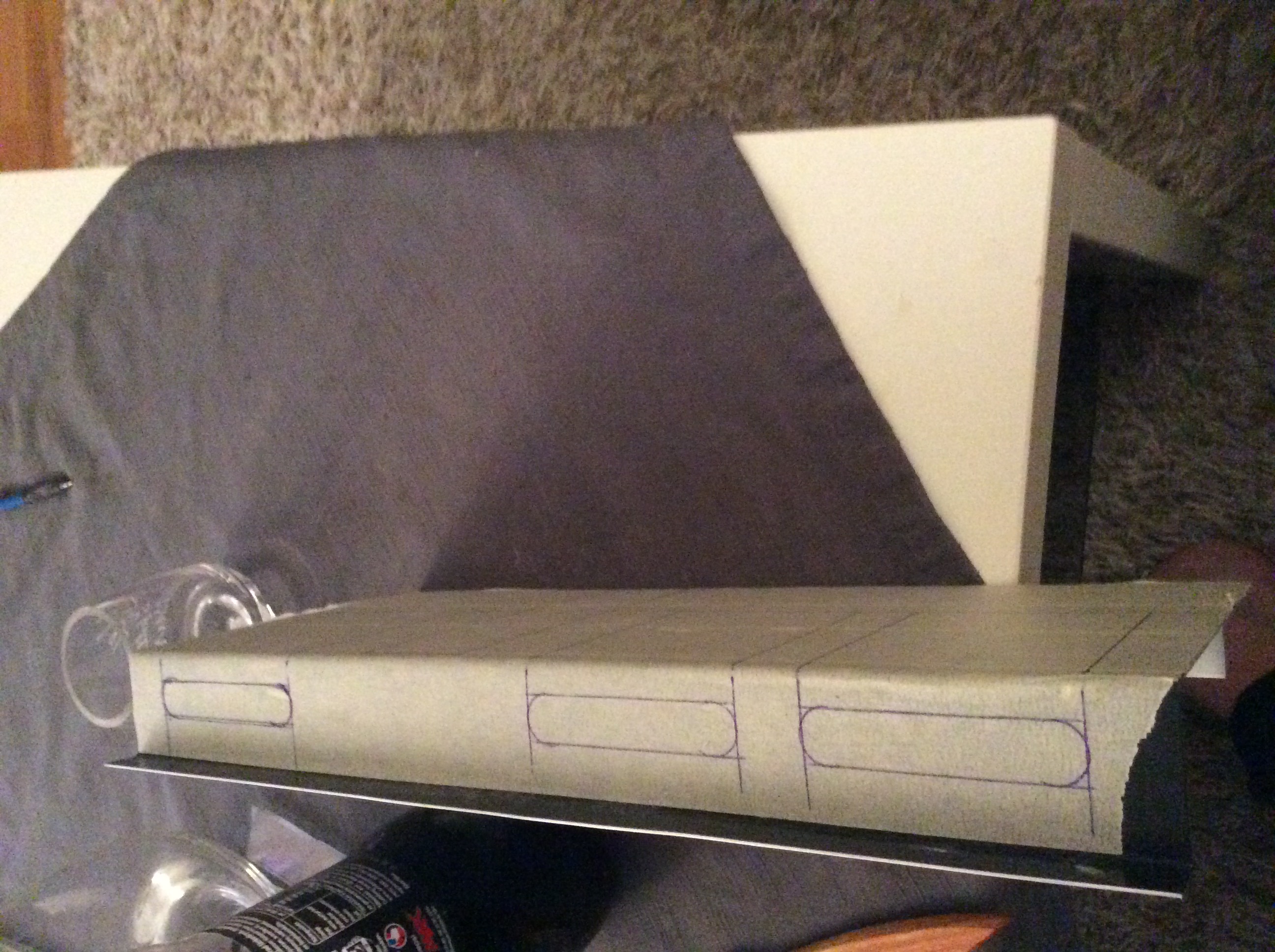

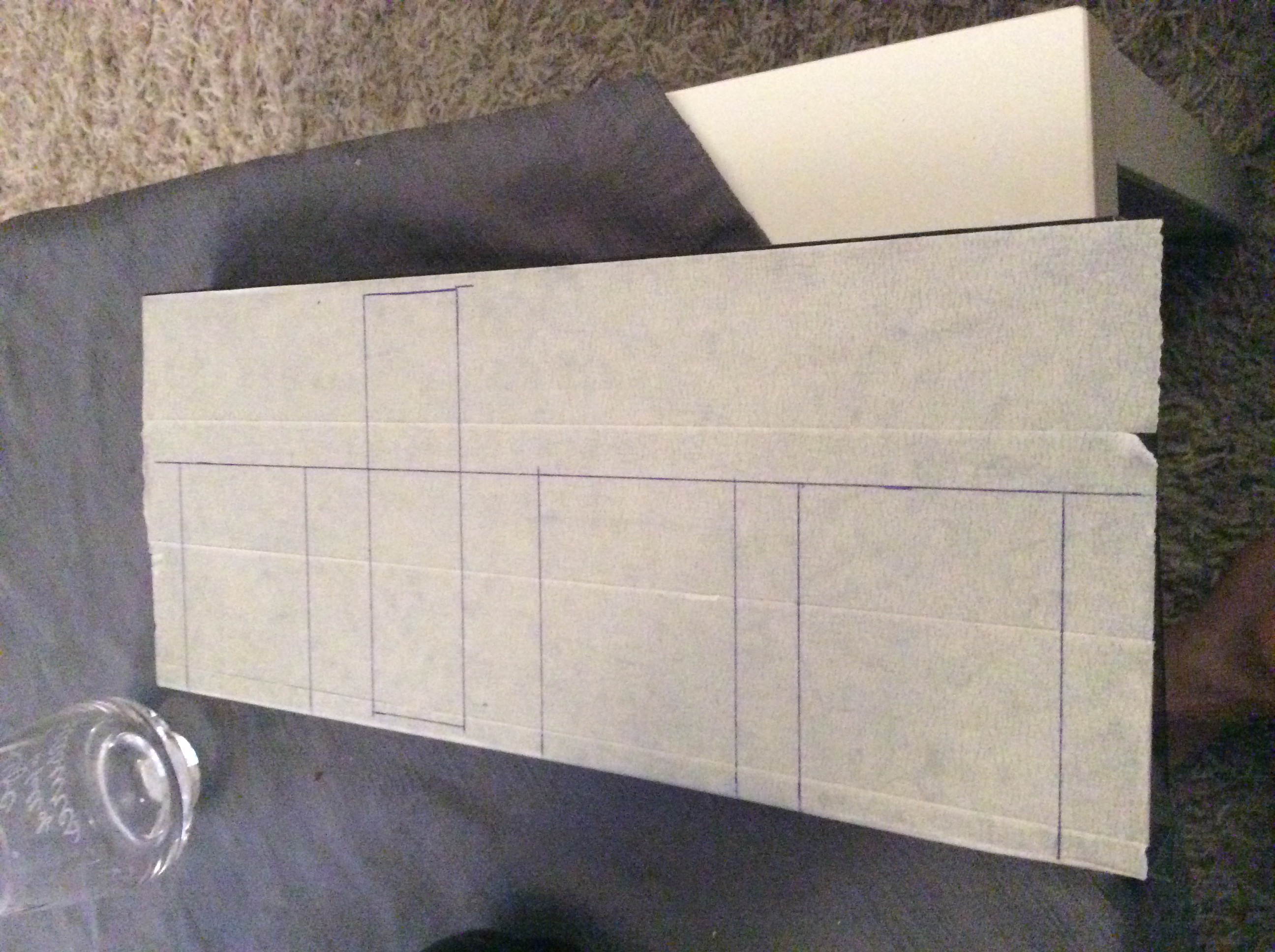

Det jeg holder med på nå er platen til HDD festene og pumpestyringen. Det er en plate i aluminium 1 mm tykk. Den skal kles med karbonfiberfilm.



post-351316-0-58917300-1456773438_thumb.jpeg post-351316-0-56806200-1456773449_thumb.jpeg



Det kommer en 10 mm plexiplate oppå for å lage lommer til HDD drev.



På toppen kommer en 3 mm lexanplate for å holde alt på plass.



Dette er bestilt.

Endret av Woodcarving Reidar Eliassen
Lenke til kommentar

Ny update.



Fikk lexanplatene i dag, så da er det naturlig med en ny update.

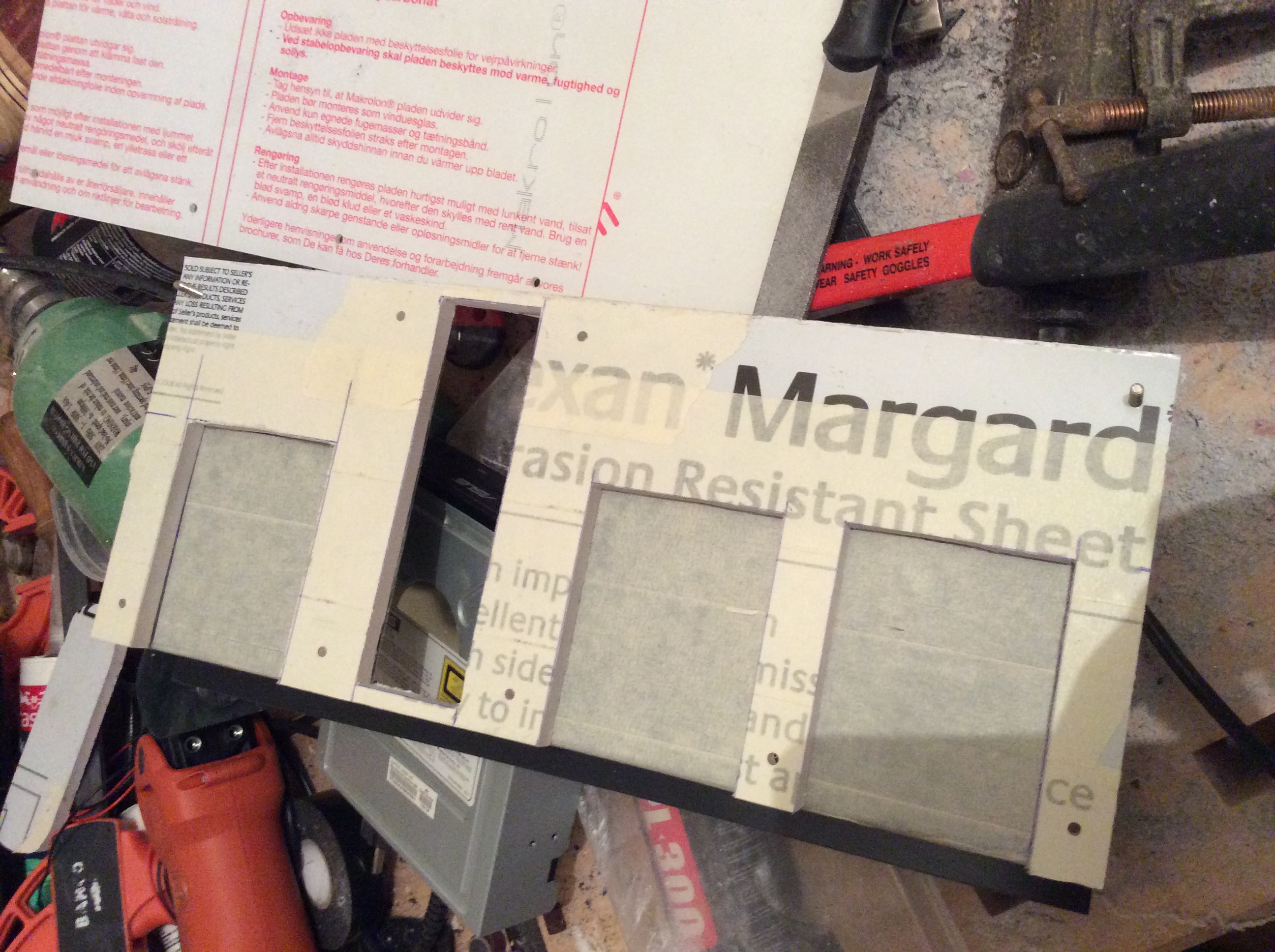

Første ble allt merket opp og saget ut .



post-351316-0-65981900-1457010999_thumb.jpeg post-351316-0-65162400-1457011021_thumb.jpeg

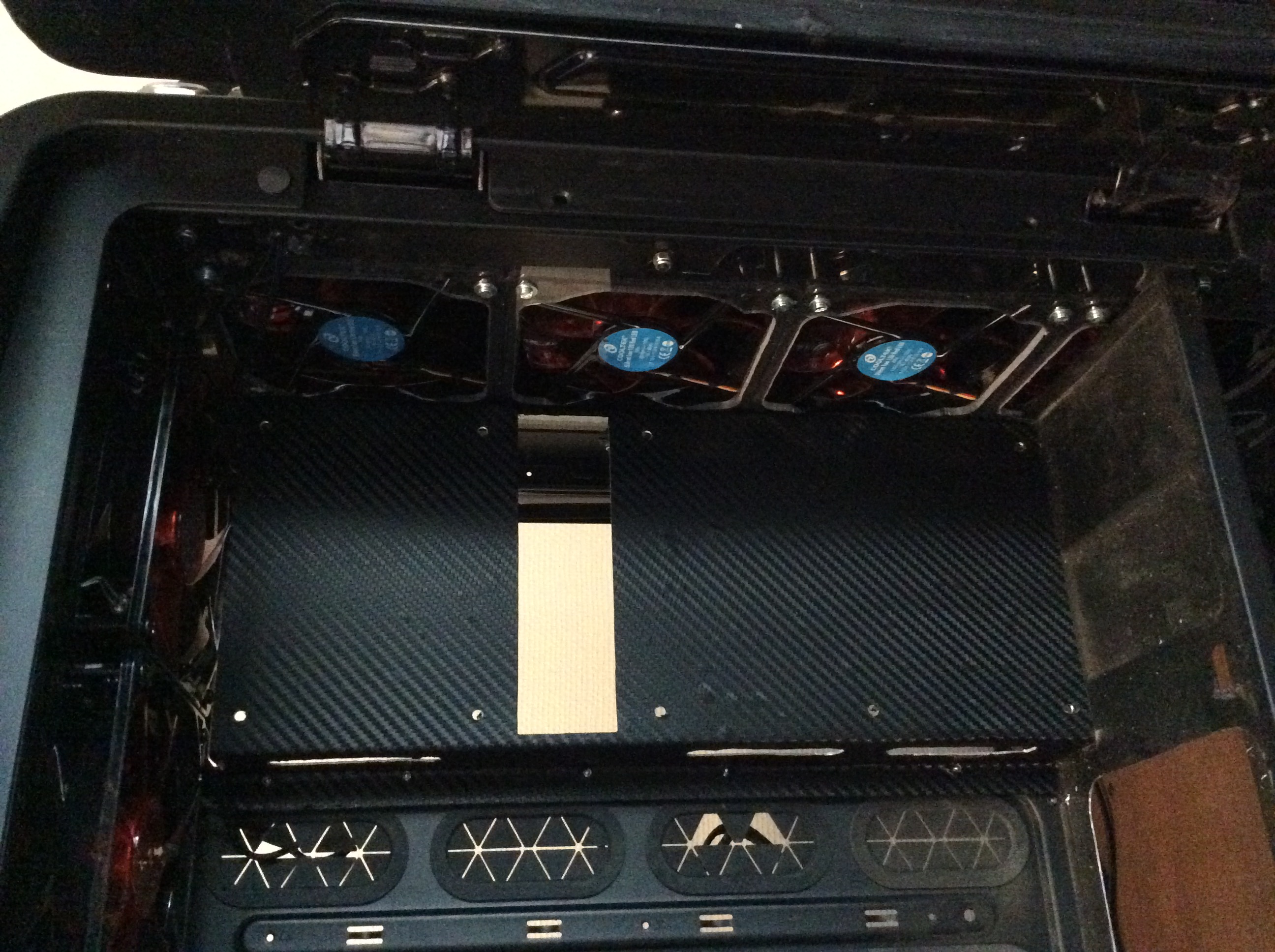

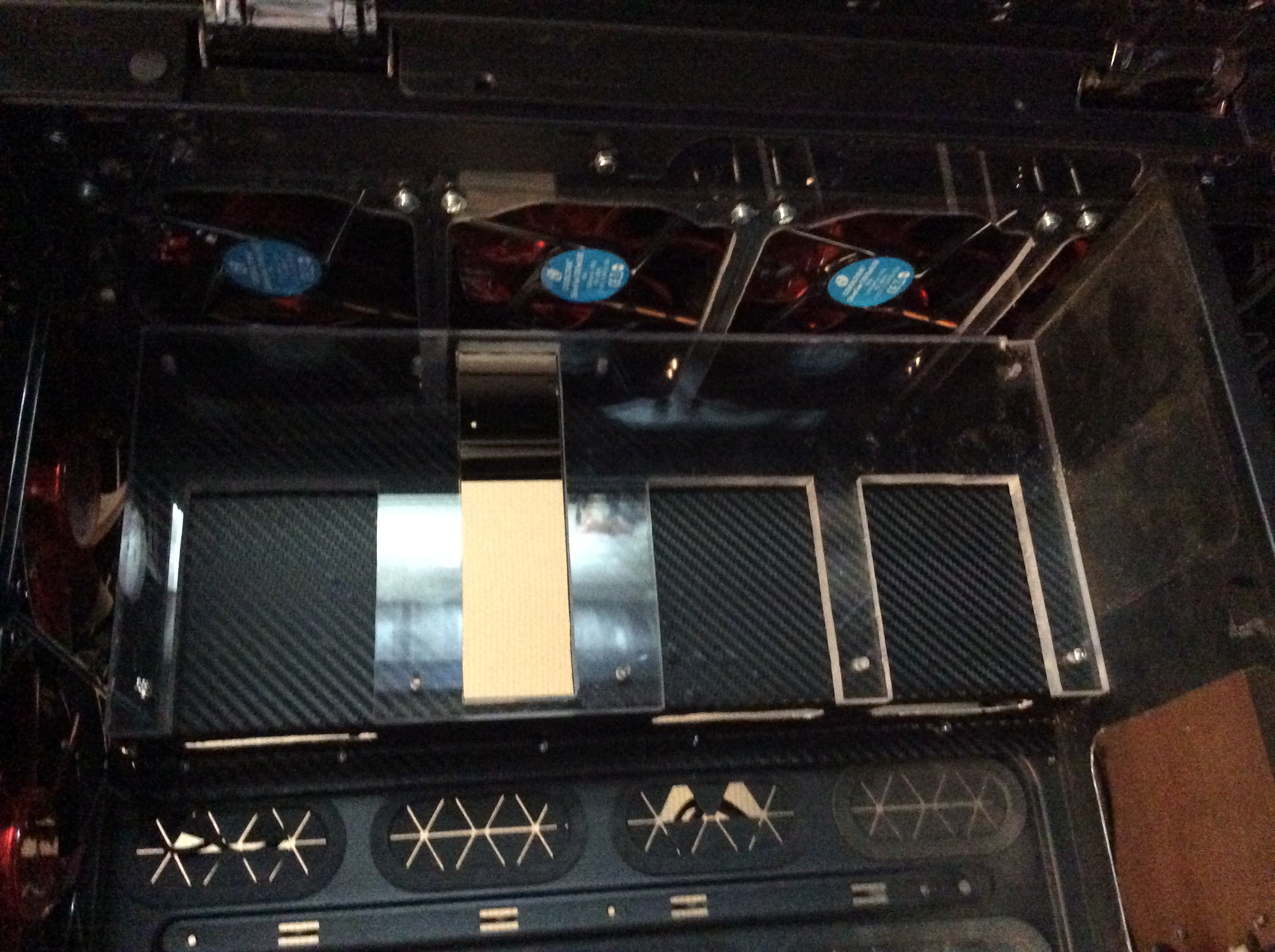

Fikk også naglet platen fast med 3,3 mm nagler etter å ha kledd platen med film.



post-351316-0-75717100-1457011031_thumb.jpeg post-351316-0-82117800-1457011043_thumb.jpeg

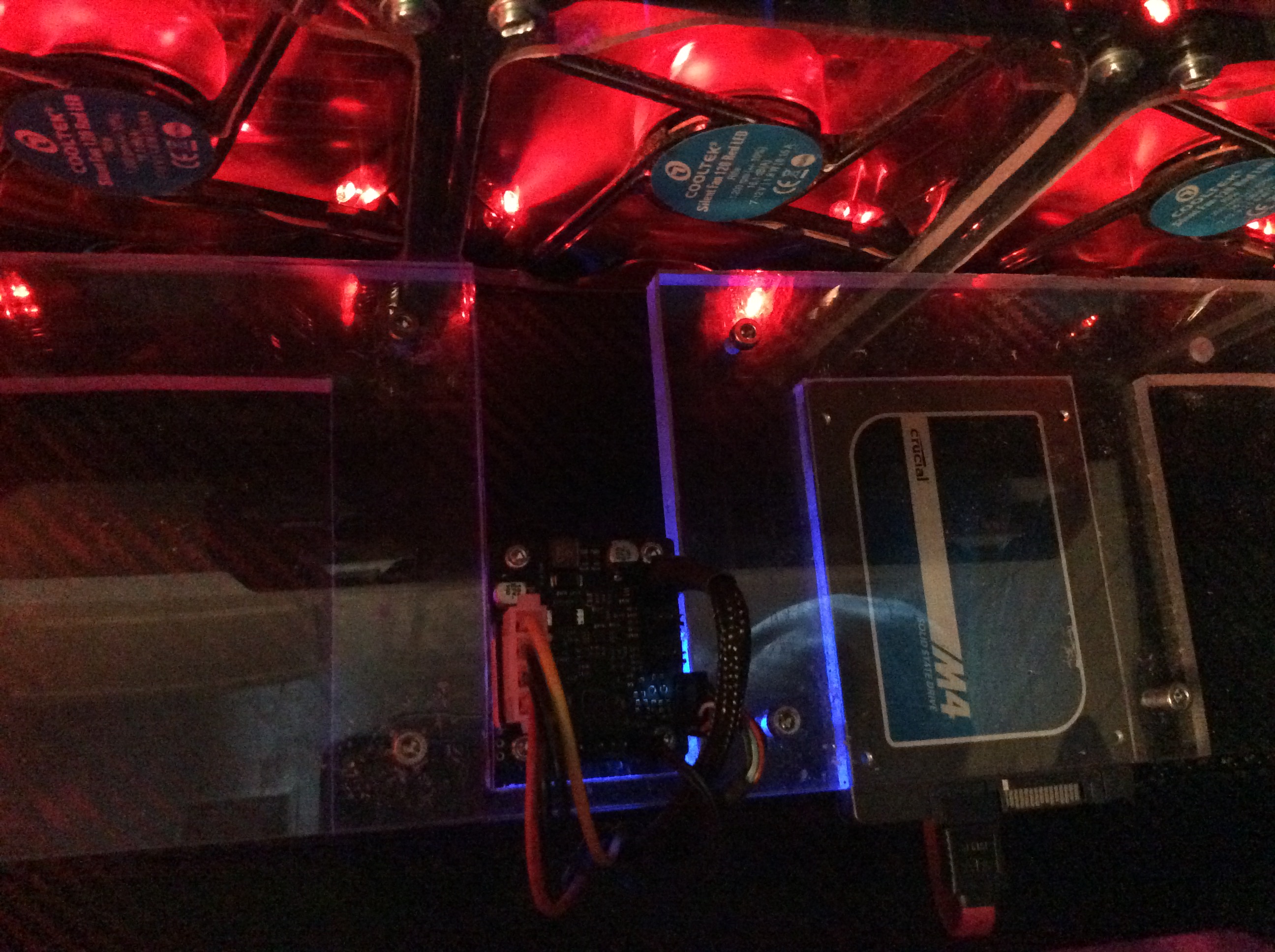

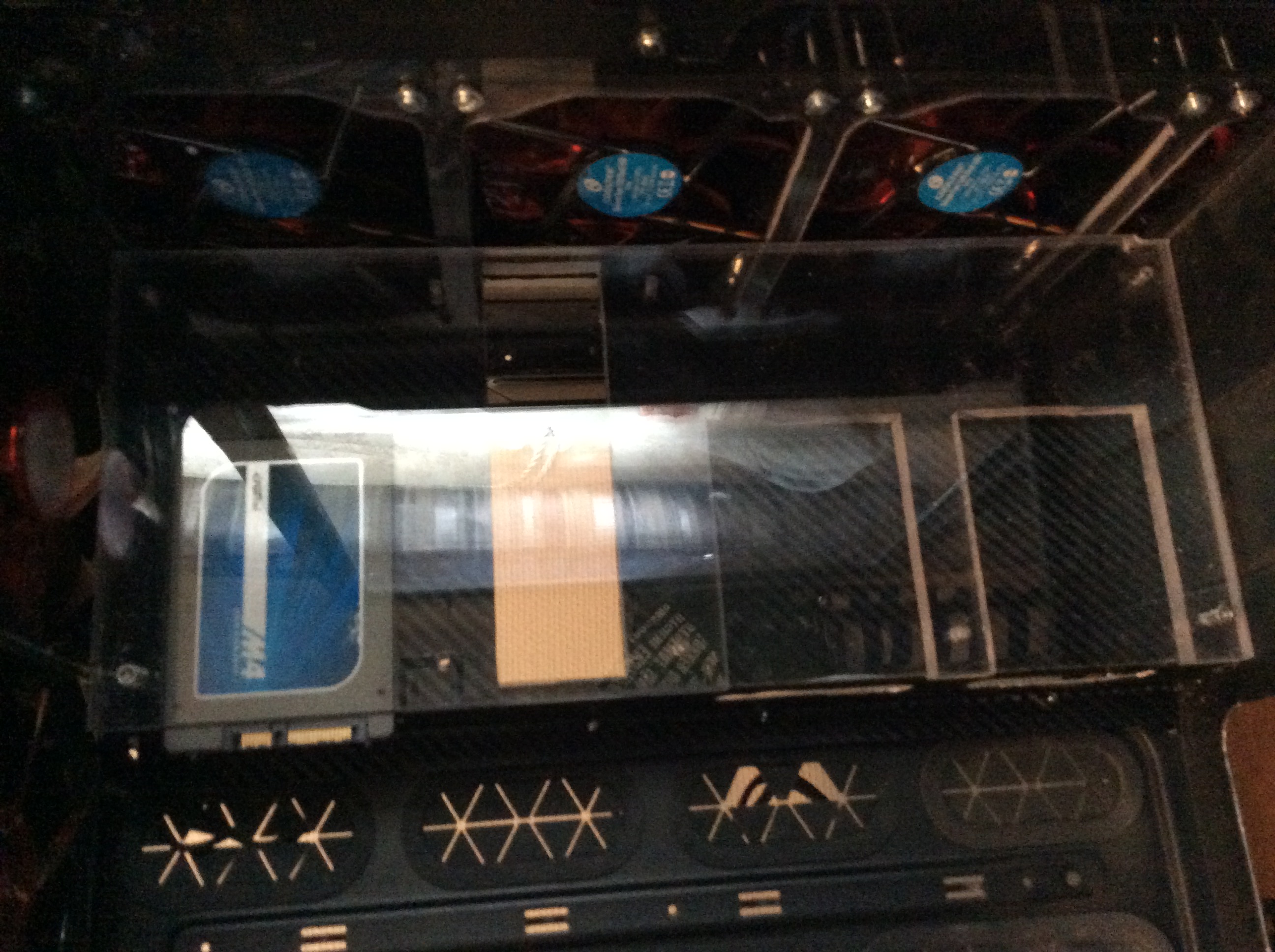

Så nå se du hvordan SSD diskene blir festet,.

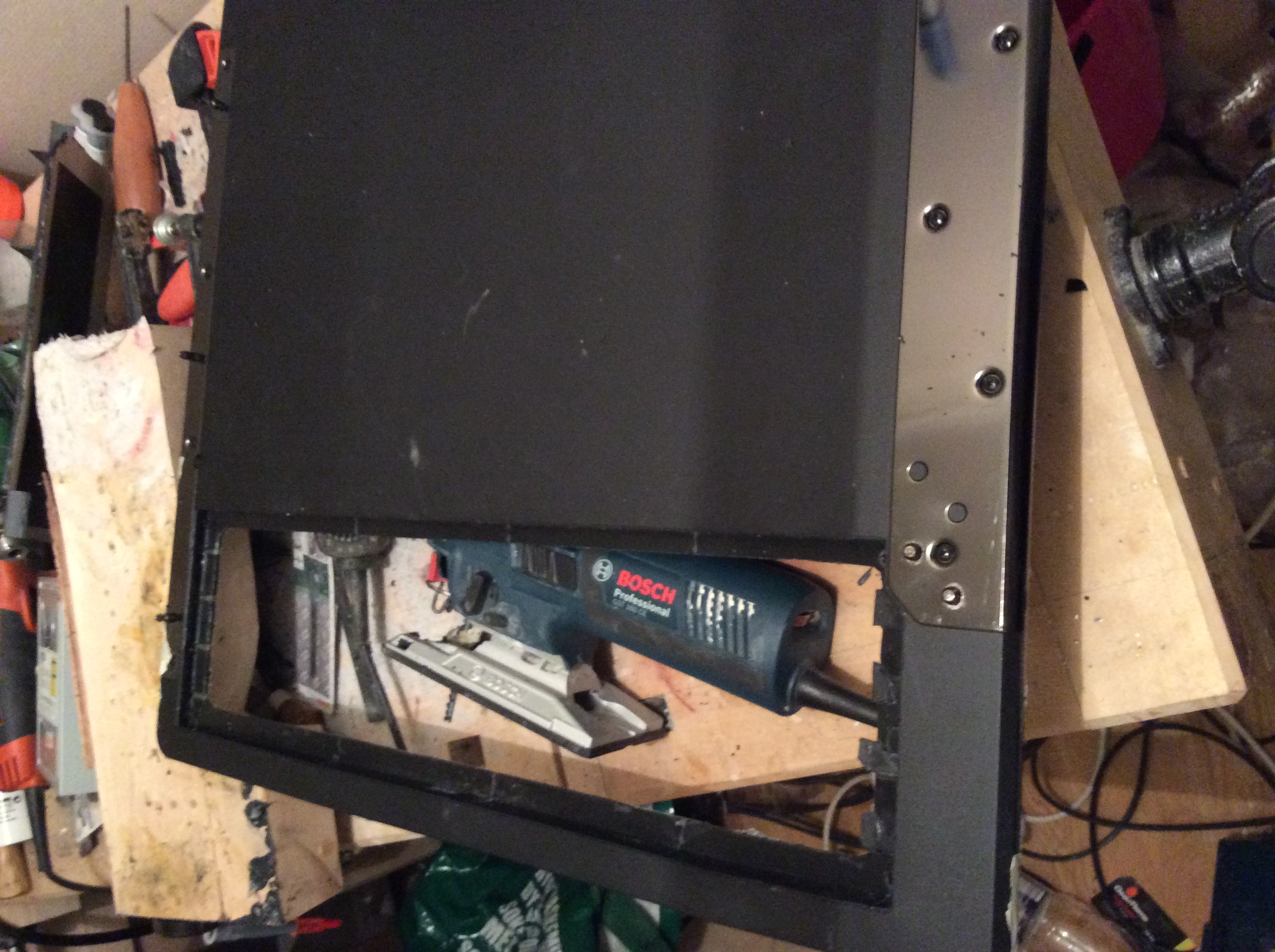

Skal nå begynne å sage ut den andre døren.



Bare simpelthen elsker lexan. Den er utrolig fin å jobbe med selv om den koster mer enn Plexi.

Endret av Woodcarving Reidar Eliassen
Lenke til kommentar

Da et den siste delen på plass.

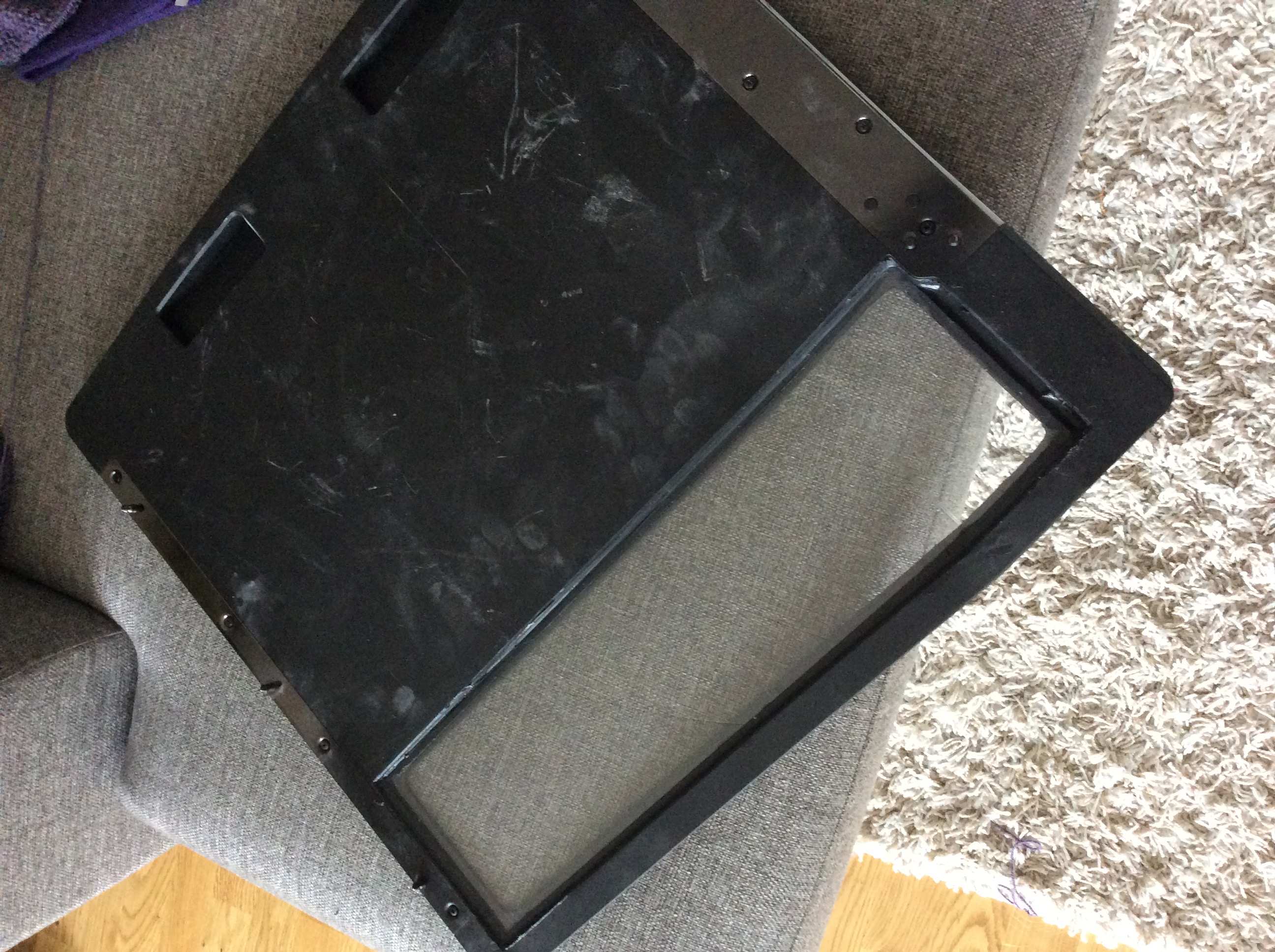

Fikk kappet ferdig og limt og fuget ferdig vinduet på bakdøren i går

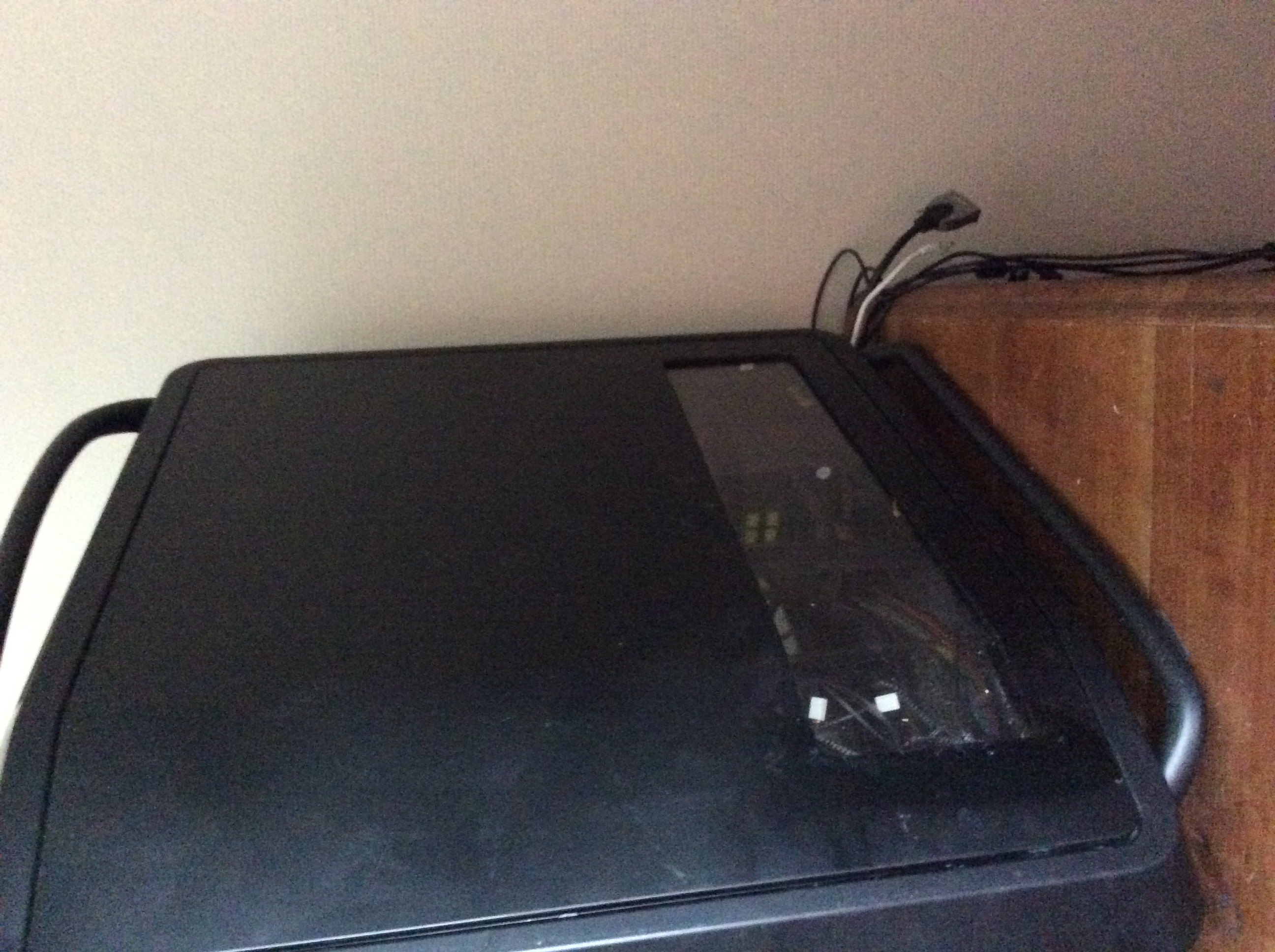

post-351316-0-69278400-1457262713_thumb.jpeg post-351316-0-24720000-1457262723_thumb.jpeg

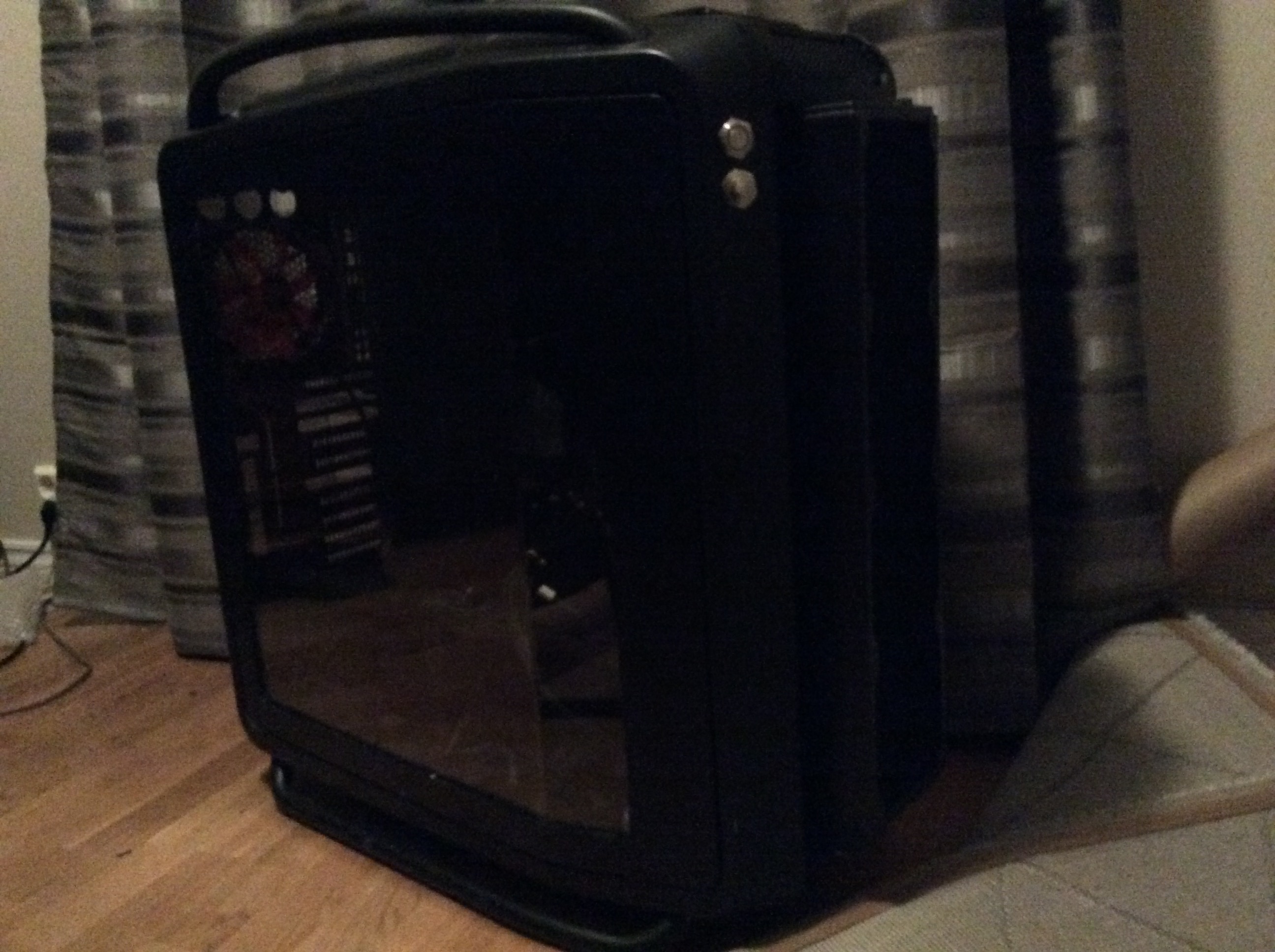

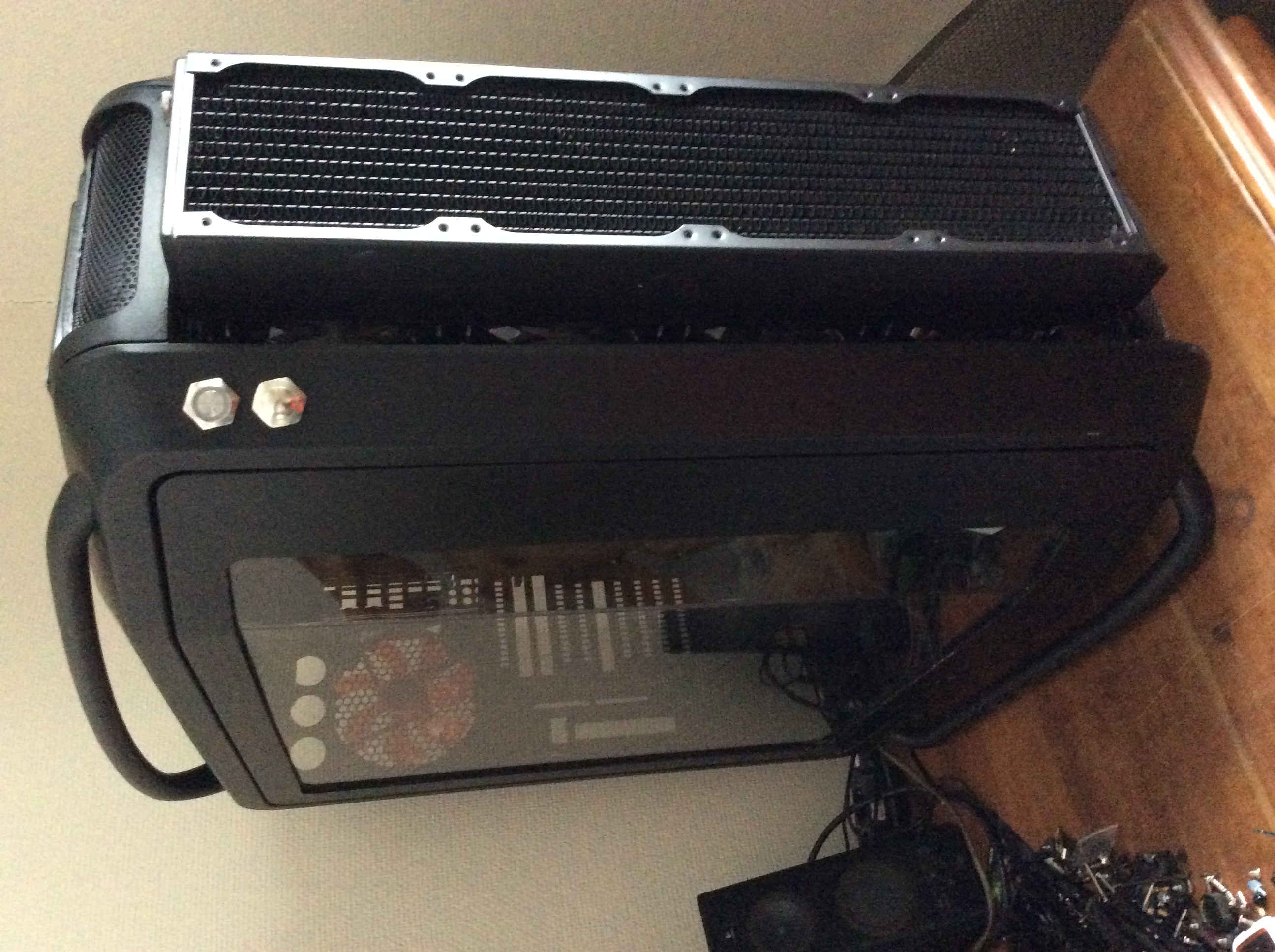

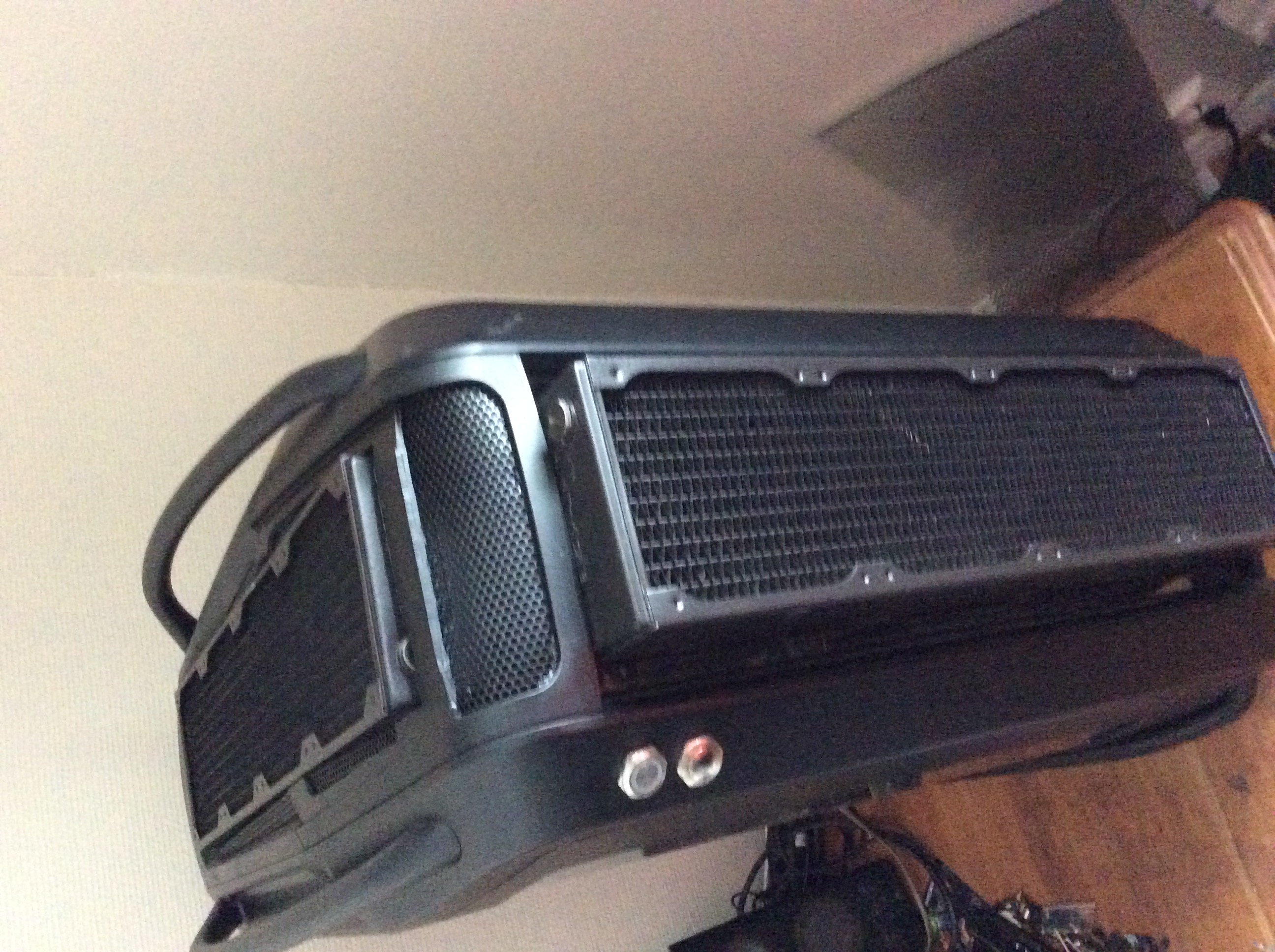

Så nå sier jeg meg ferdig med de store ombyggingene av kabinettet. Så det neste er montering av kjølesystemet og monteringen av hardwaren.



post-351316-0-53800000-1457262732_thumb.jpeg post-351316-0-45859200-1457262742_thumb.jpeg



Er ganske fornøyd til nå, men har ikke klart å finne plass til eksterne kontakter i front.

Lenke til kommentar

Mens jeg venter på penger, så måtte jeg gjøre noe i dag også.

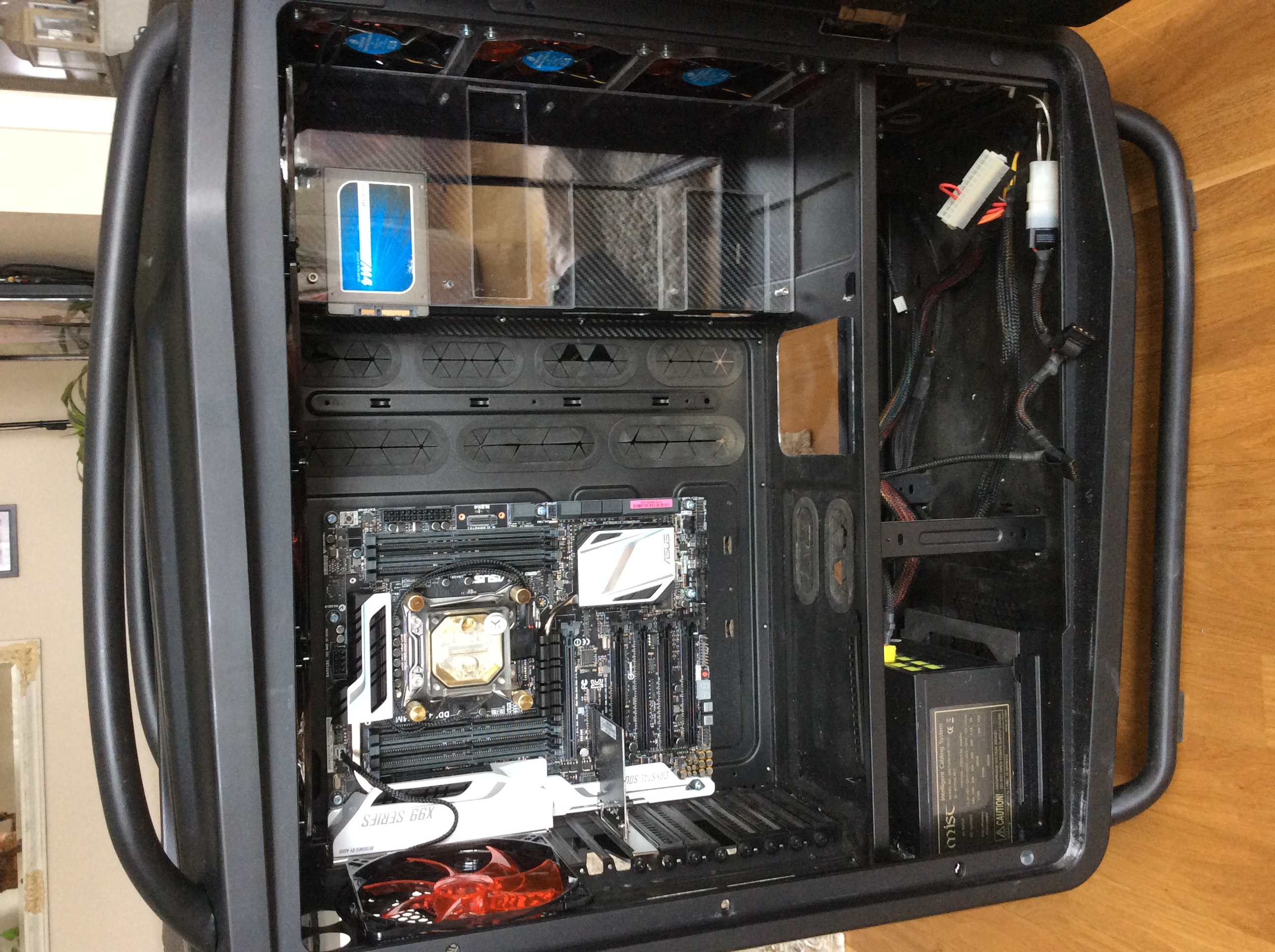

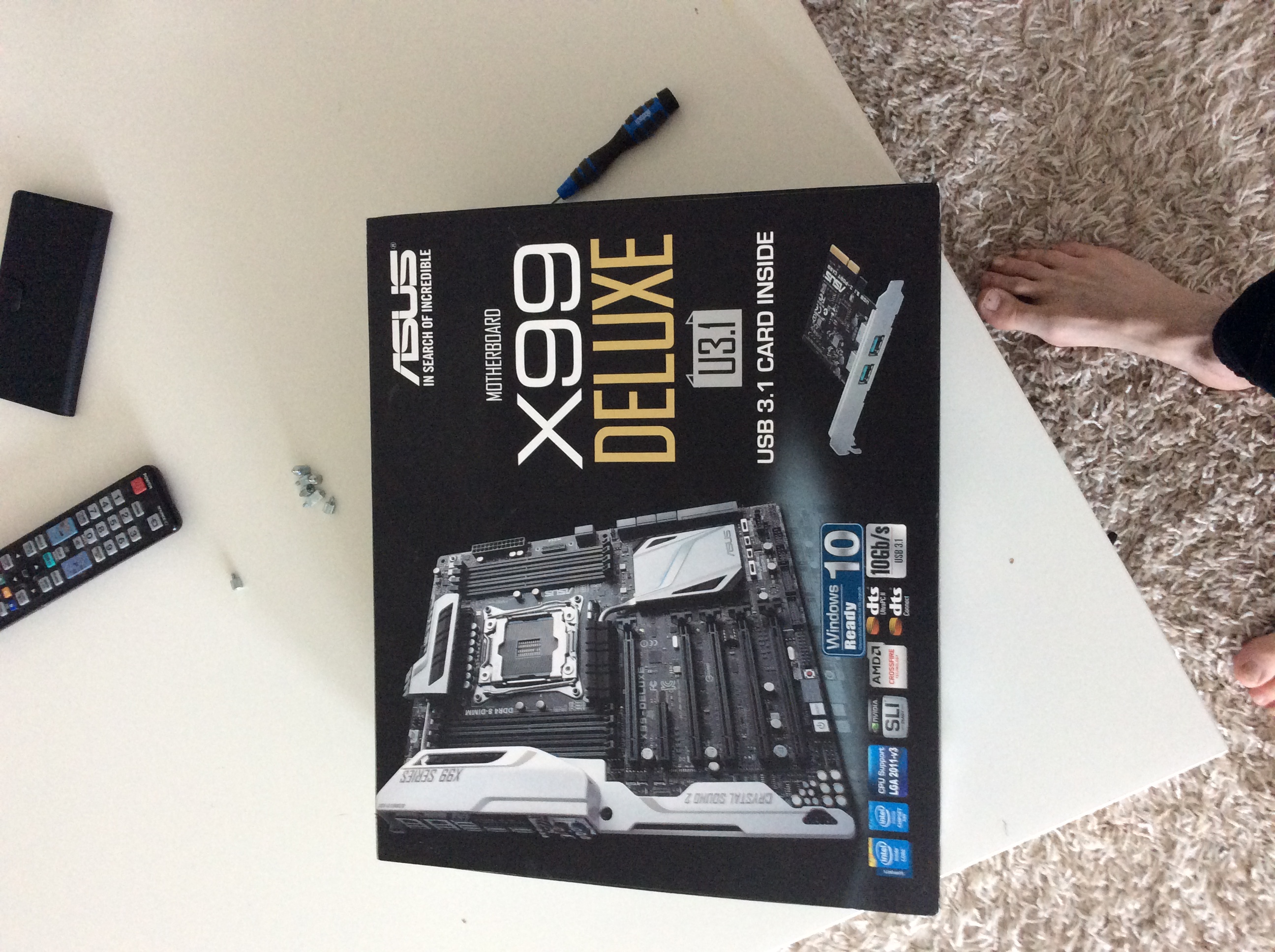

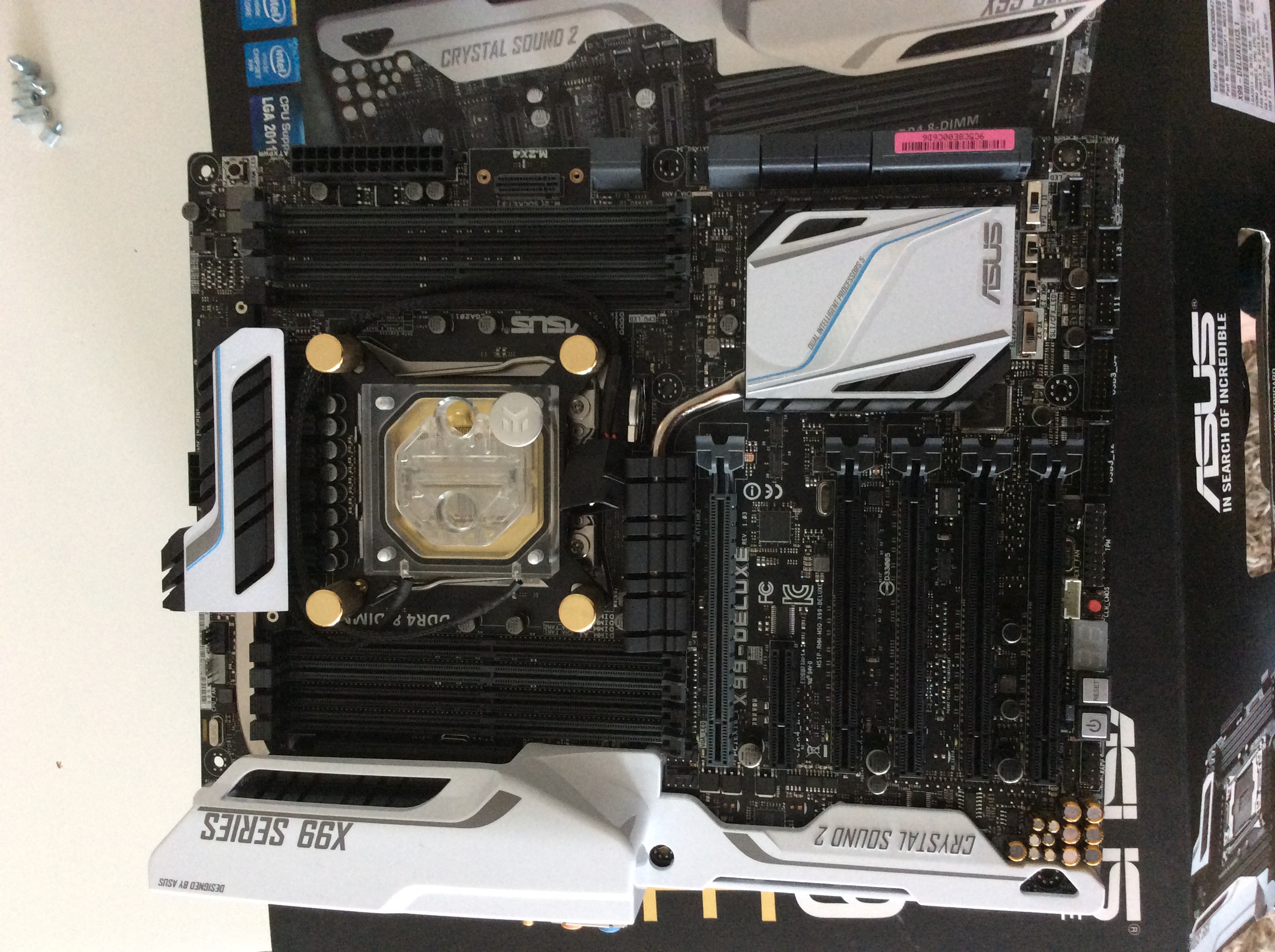

Satte inn er ASUS X99 Deluxe 3.1 USB hovedkort.



På den så er det montert et Intel Core i7- 5820 k, socket-LGA 2011-3.



Oppå er et en kjøleblokk fra EKVB EK-Supremacy EVO Gold CPU Block. Den kan du demontere fullstendig og velge det oppsettet som passer til systemet ditt. Om du har AMD, eller noe annet...






post-351316-0-62625200-1457348733_thumb.jpeg post-351316-0-90293500-1457348743_thumb.jpeg

Lenke til kommentar

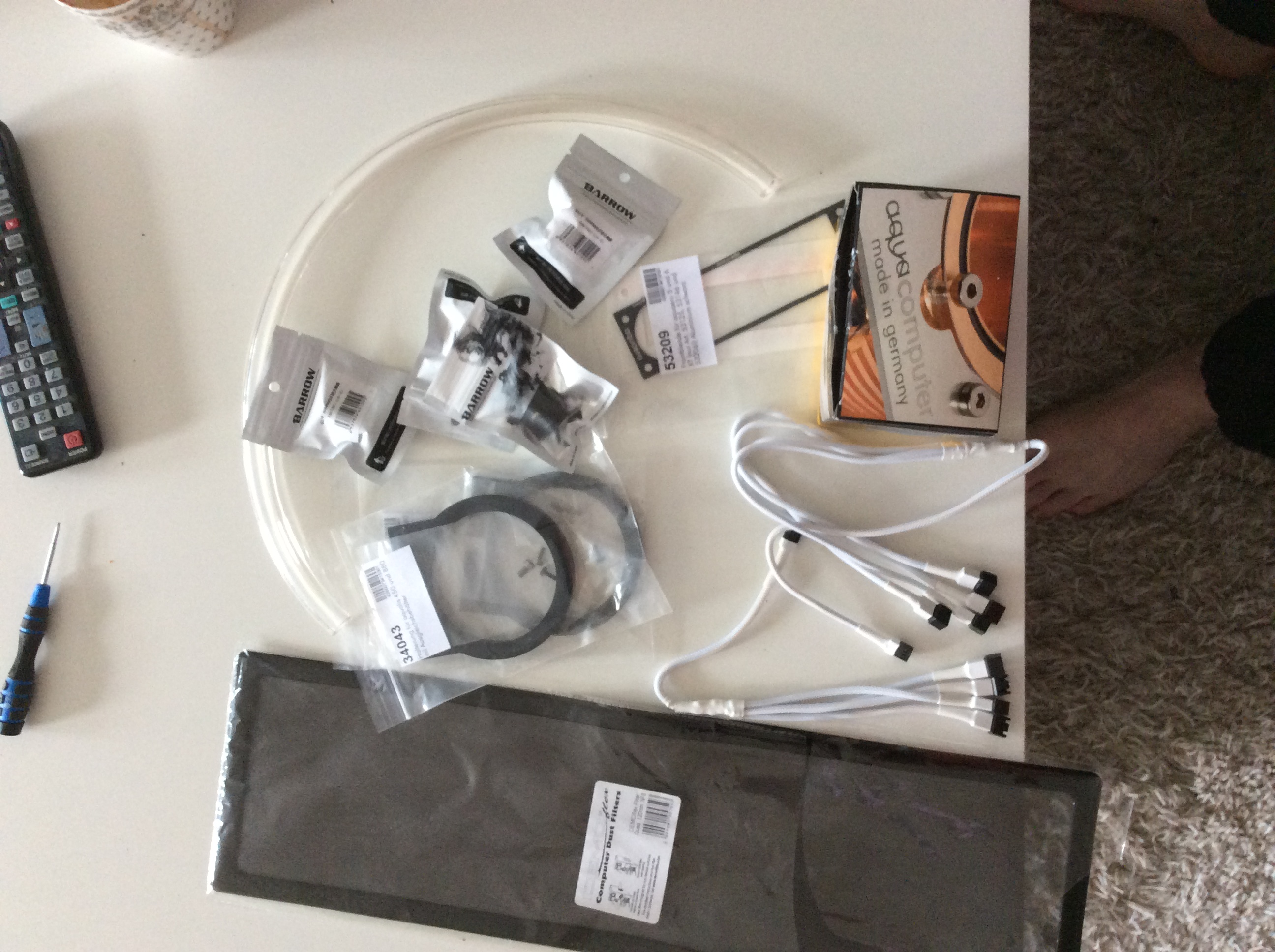

Ja, ja, det ble en tur til Techbay i dag også.



Det ble:

https://www.techbay.no/product.html/product.html?product_id=1498&category_id=160&search_page=

4 stk: https://www.techbay.no/product.html/barrow-han/hun-forlenger-30-mm-1/4bsp-black?category_id=210

1 stk: https://www.techbay.no/product.html/product.html?product_id=1493&category_id=155&search_page=

1 stk: https://www.techbay.no/product.html/aquacomputer-pumpestyring-poweradjust-3-usb-ultra?category_id=162

1 stk: https://www.techbay.no/product.html/forgrener-3-pins-vifte-til-4x3-pins-vifte-kabelstrompe-30-cm-hvit?category_id=54

1 stk: https://www.techbay.no/product.html/forgrener-3-pins-vifte-til-4x3-pins-vifte-kabelstrompe-60-cm-hvit?category_id=54

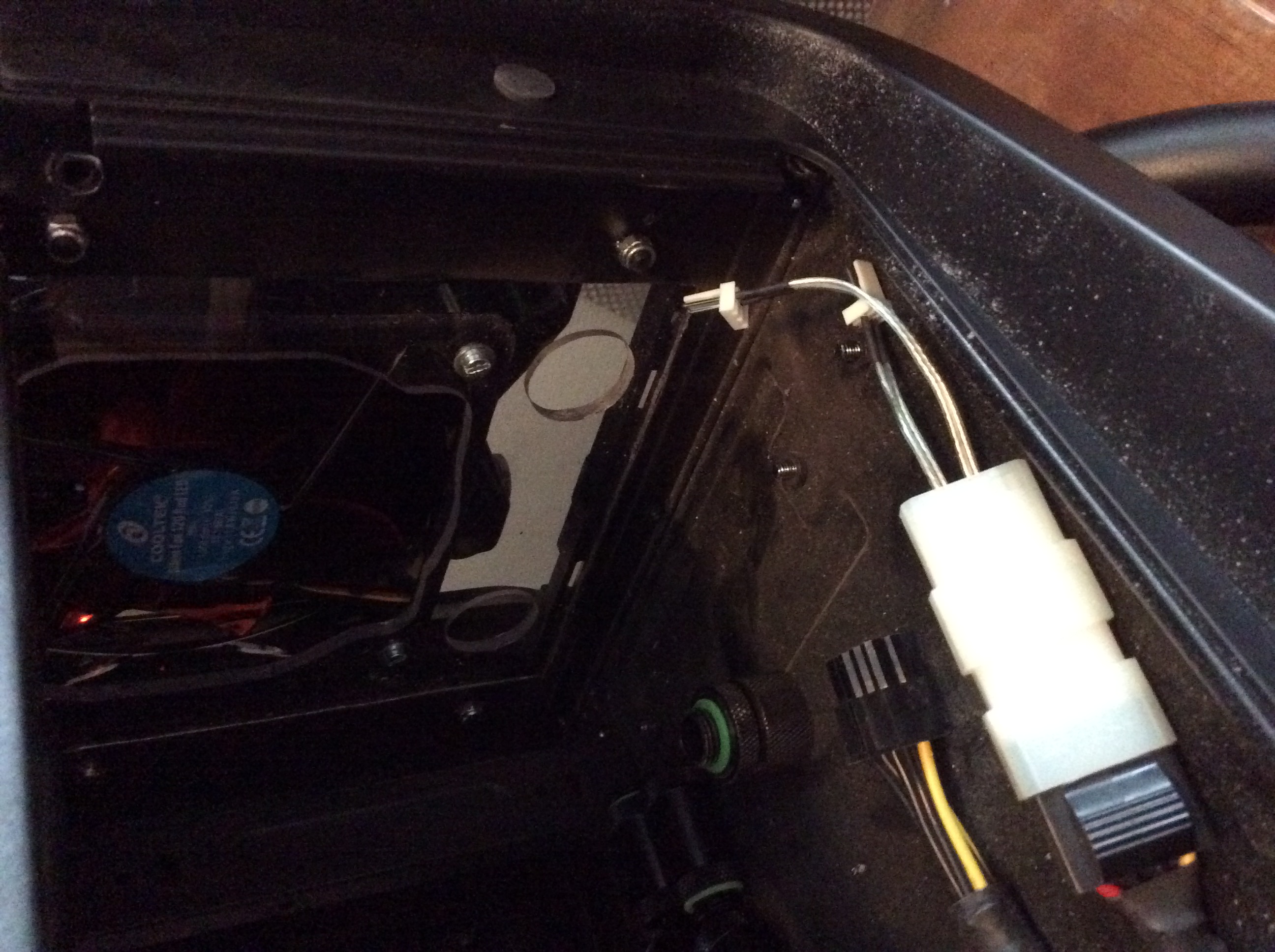

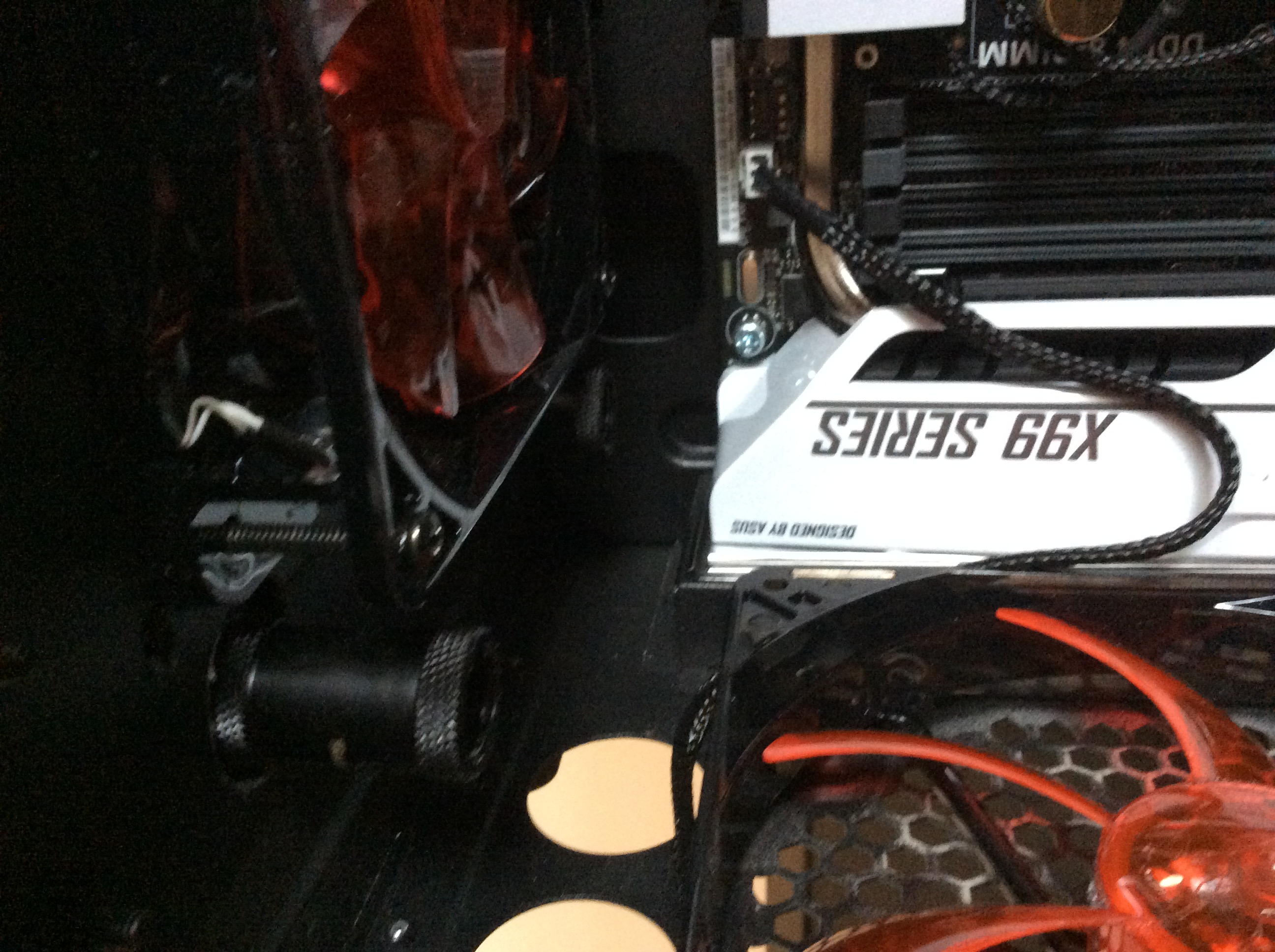

Begynte med å sette på plass forlengere på 30 mm for å få koblingene forbi viftene.

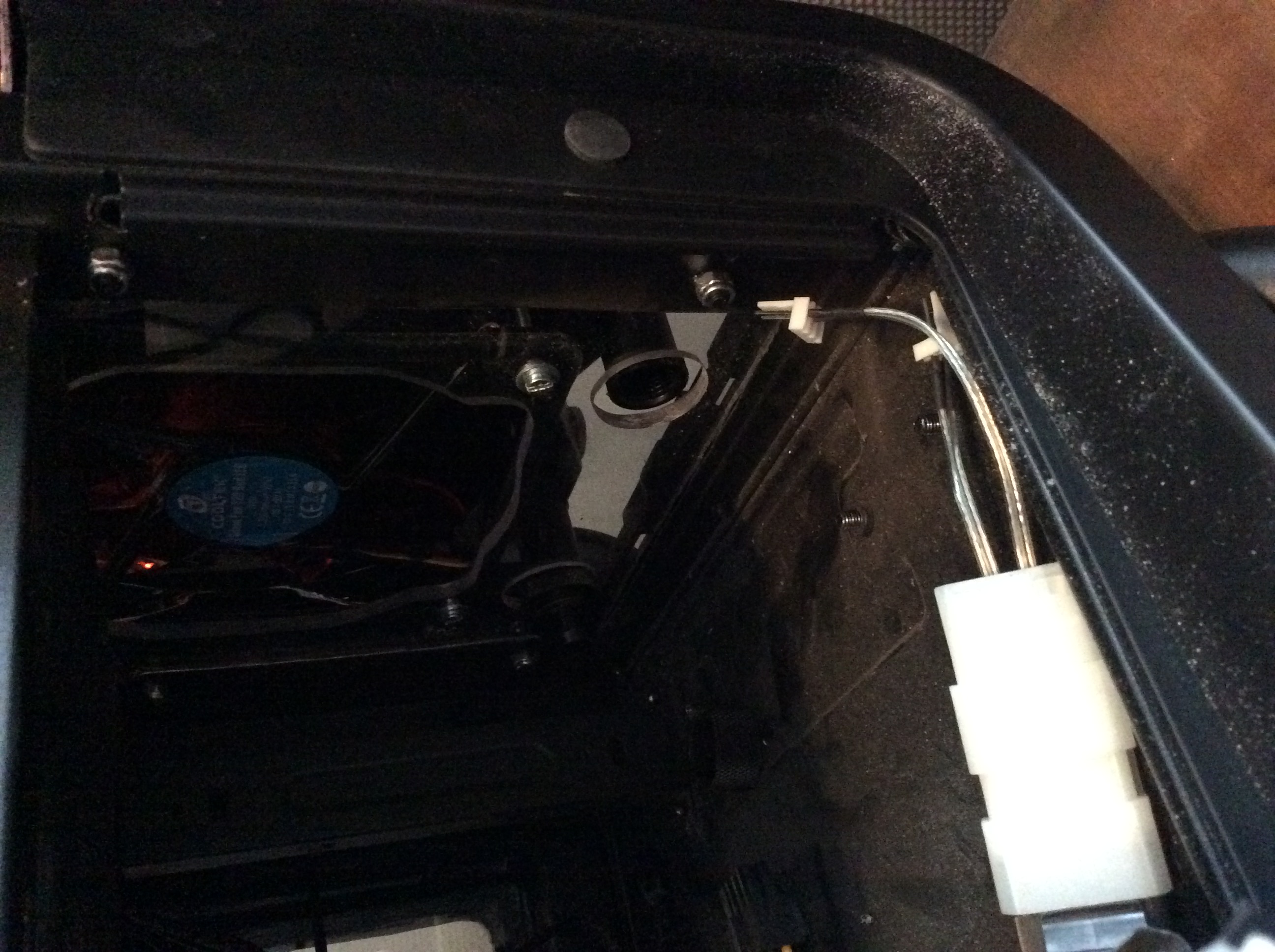

post-351316-0-12398400-1457372864_thumb.jpeg post-351316-0-16087200-1457372982_thumb.jpeg






Så kom turen til pumpen. EM Aquacomputer Aquastream XT USB. Den var enkel å montere siden den skal stå rett under tanken. Tanken blir montert i morgen, kanskje...

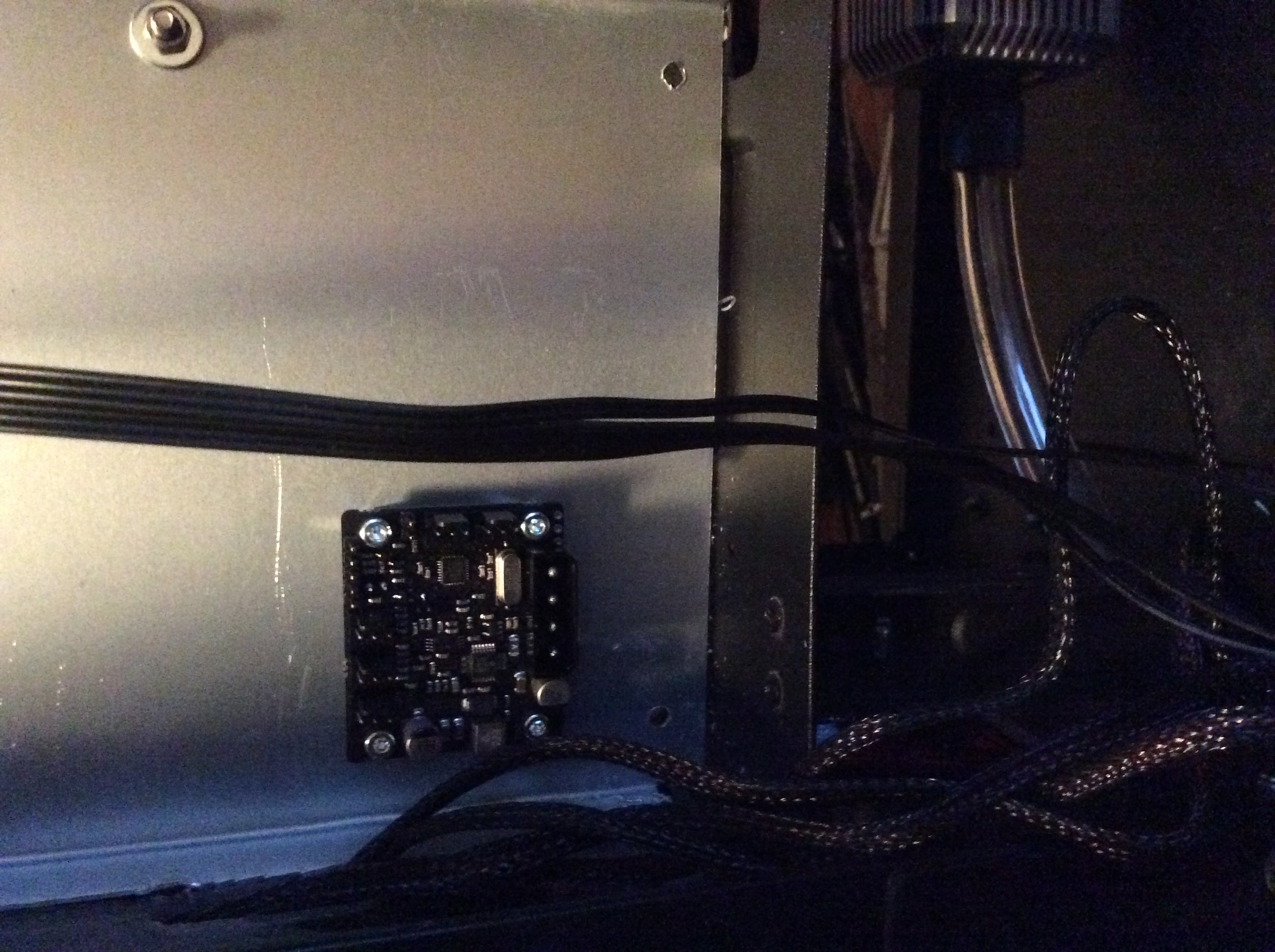

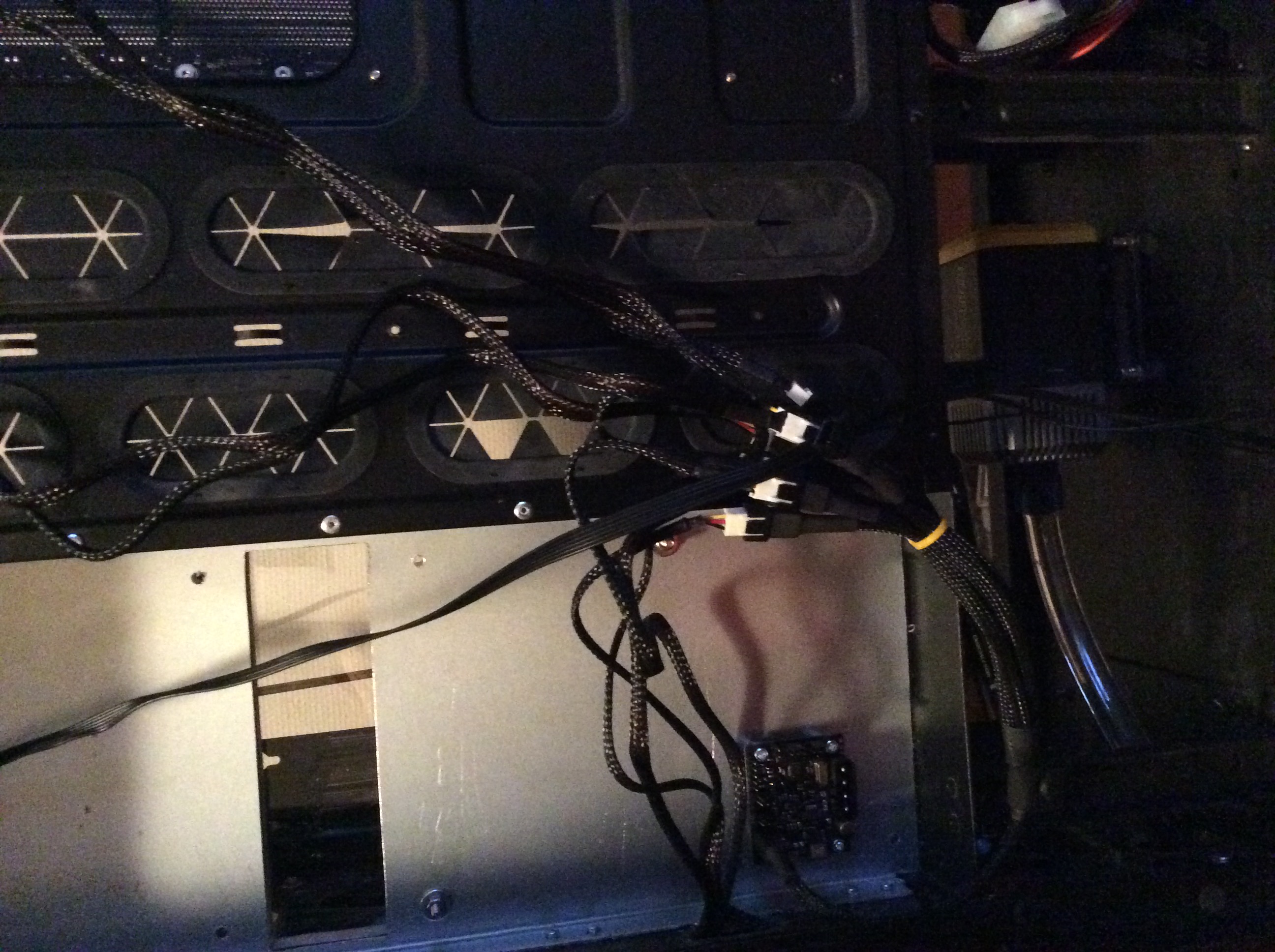

Etterpå ble pumpestyringen montert med 4 skruer, og viftene til radiatorene ble samlet i en 10 til 1 kontakt og koblet til styringen.

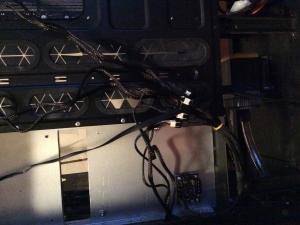

post-351316-0-58301400-1457373411_thumb.jpeg post-351316-0-84319500-1457373426_thumb.jpeg

Endret av Woodcarving Reidar Eliassen
Lenke til kommentar

Klarte ikke bare å se på lenger.



Måtte bare gjøre litt til.

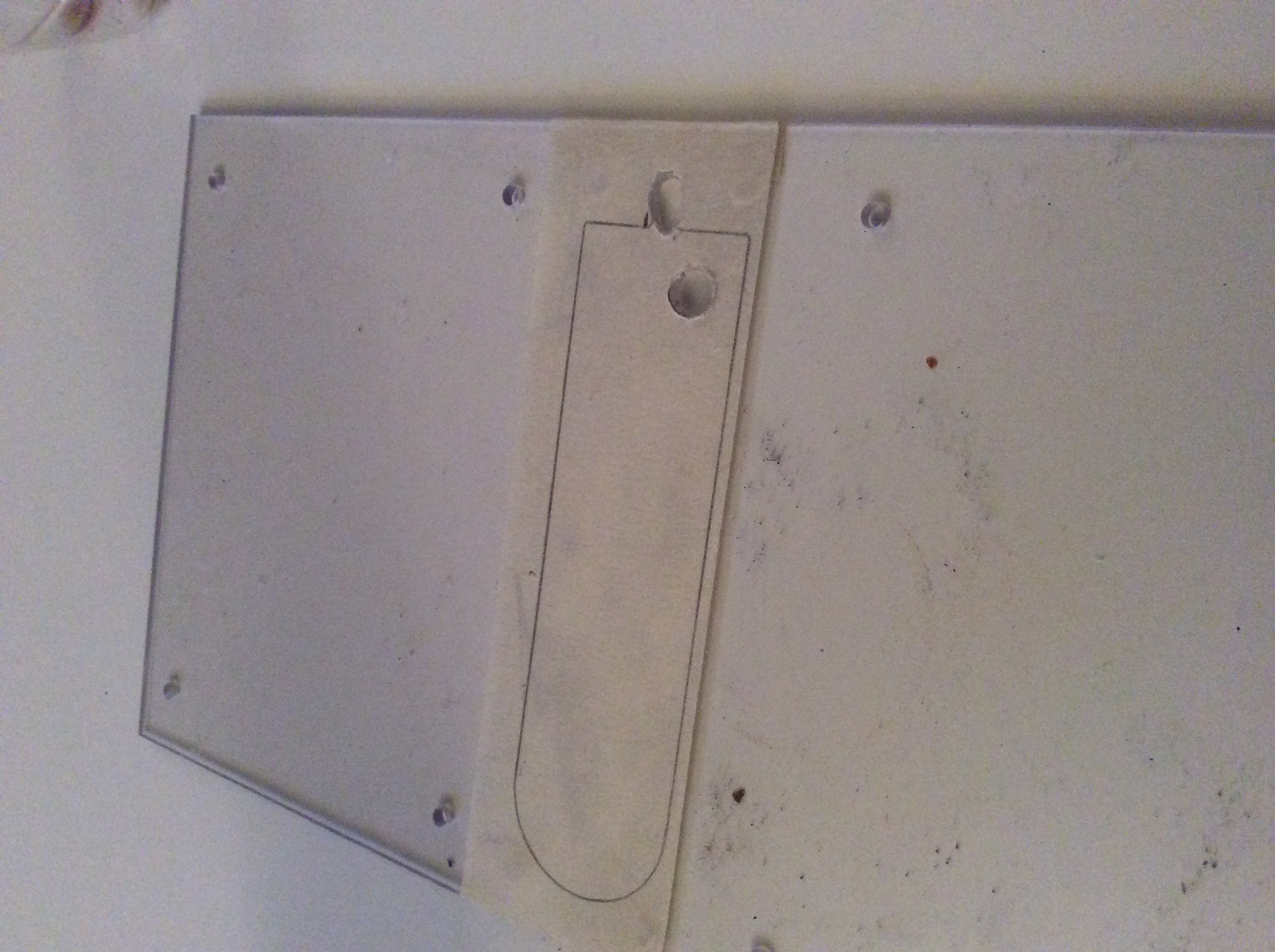

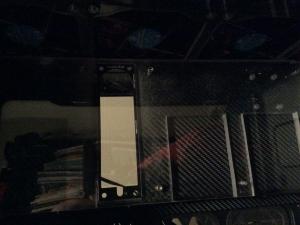

Fikk filt litt der hvor Aquero 6 pro kommer.



post-351316-0-01805800-1457379112_thumb.jpeg post-351316-0-74268600-1457379121_thumb.jpeg



Det er utrolig hvor uunnværlig en rull tape er til å tegne og merke opp på. Tror jeg snart har brukt opp en hel rull. Det er samme type som brukes av malere når de skal maskere. Det gjør at det ikke sitter alt for godt fast. Den på Biltema duger ikke. Kjøp heller en rull fra maleren.

Lenke til kommentar

Få grunn av at grafikkortet var så langt, så måtte jeg gjøre noen forandringer som ikke går ut over det jeg ønsker å ha med.

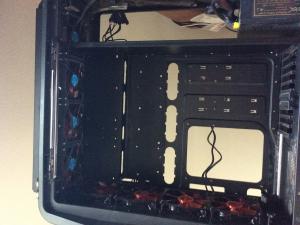

Har nå fjernet alt som var montert opp slik at det er klart for å bygge igjen.

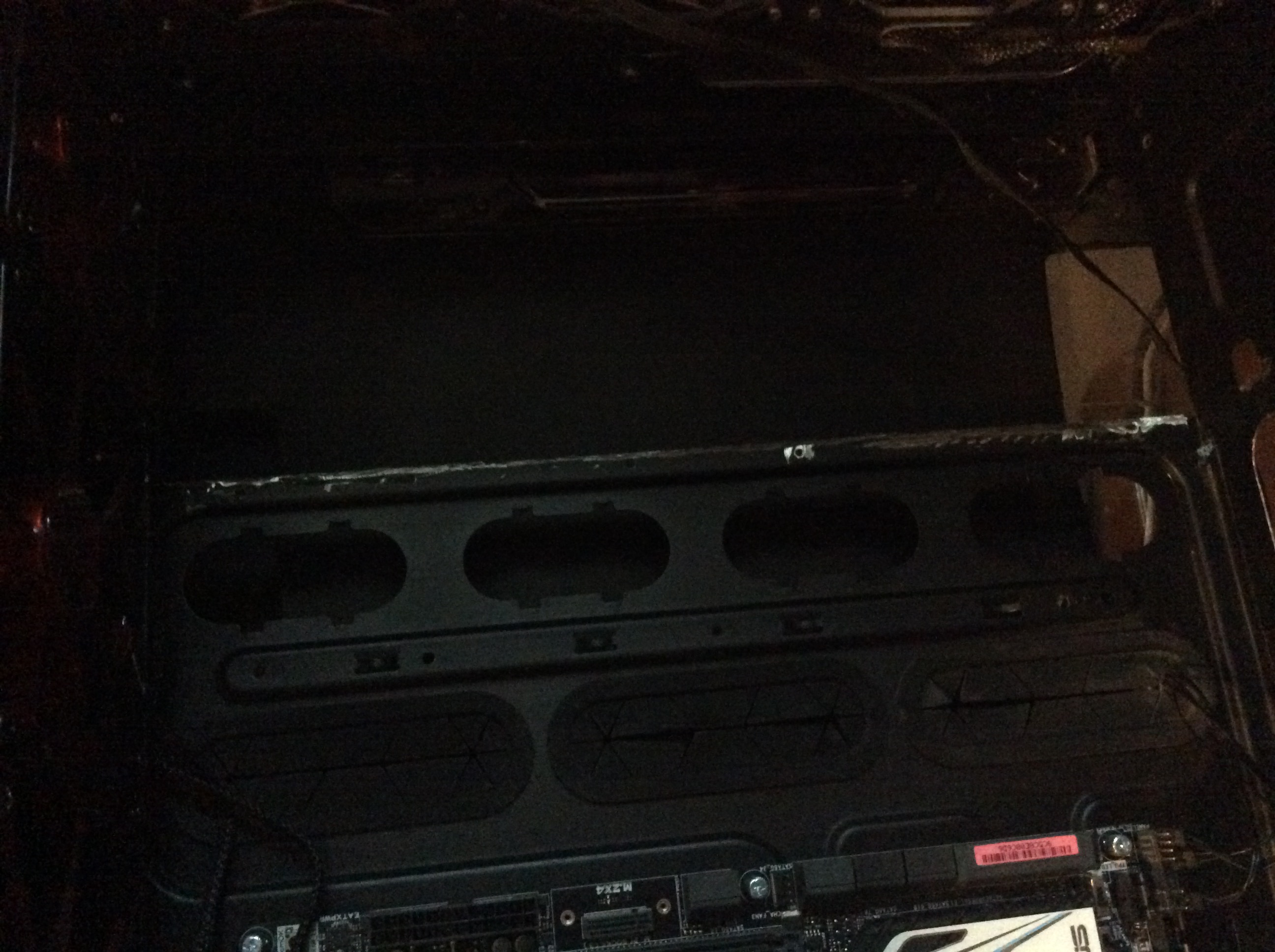

Først har jeg brukt Dremmelen med vinkelsliperblad og kappet den vinkelen på hovedkortbrettet som er på midten av bildet.






Dette er gjort fordi jeg skal la den nye platen gå forbi den kanten og over den ene raden med hull slik at jeg har noe å feste tanken i.

Lenke til kommentar

Har holdt på med oppdateringer i hele dag, og det ble mye penere

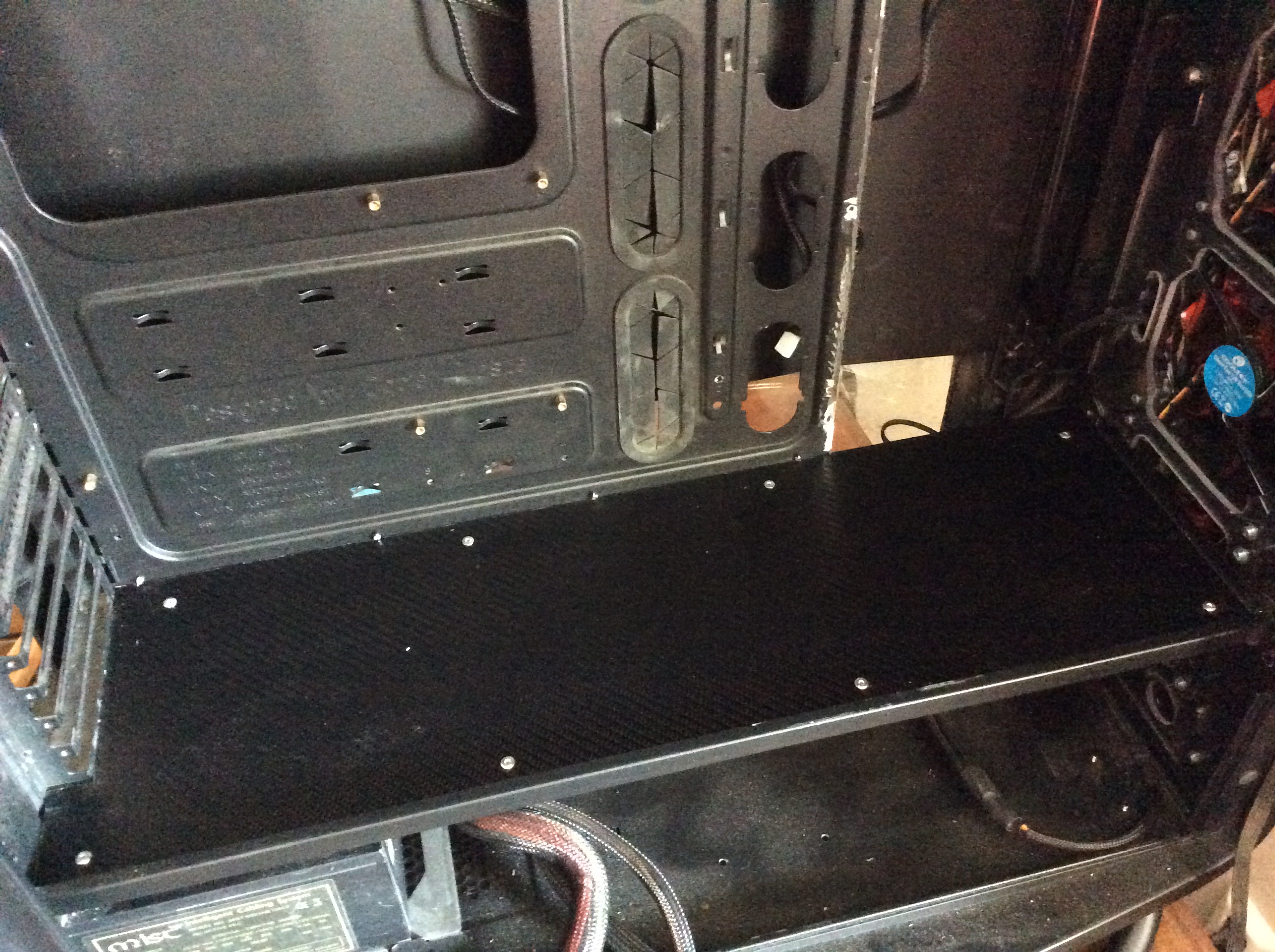

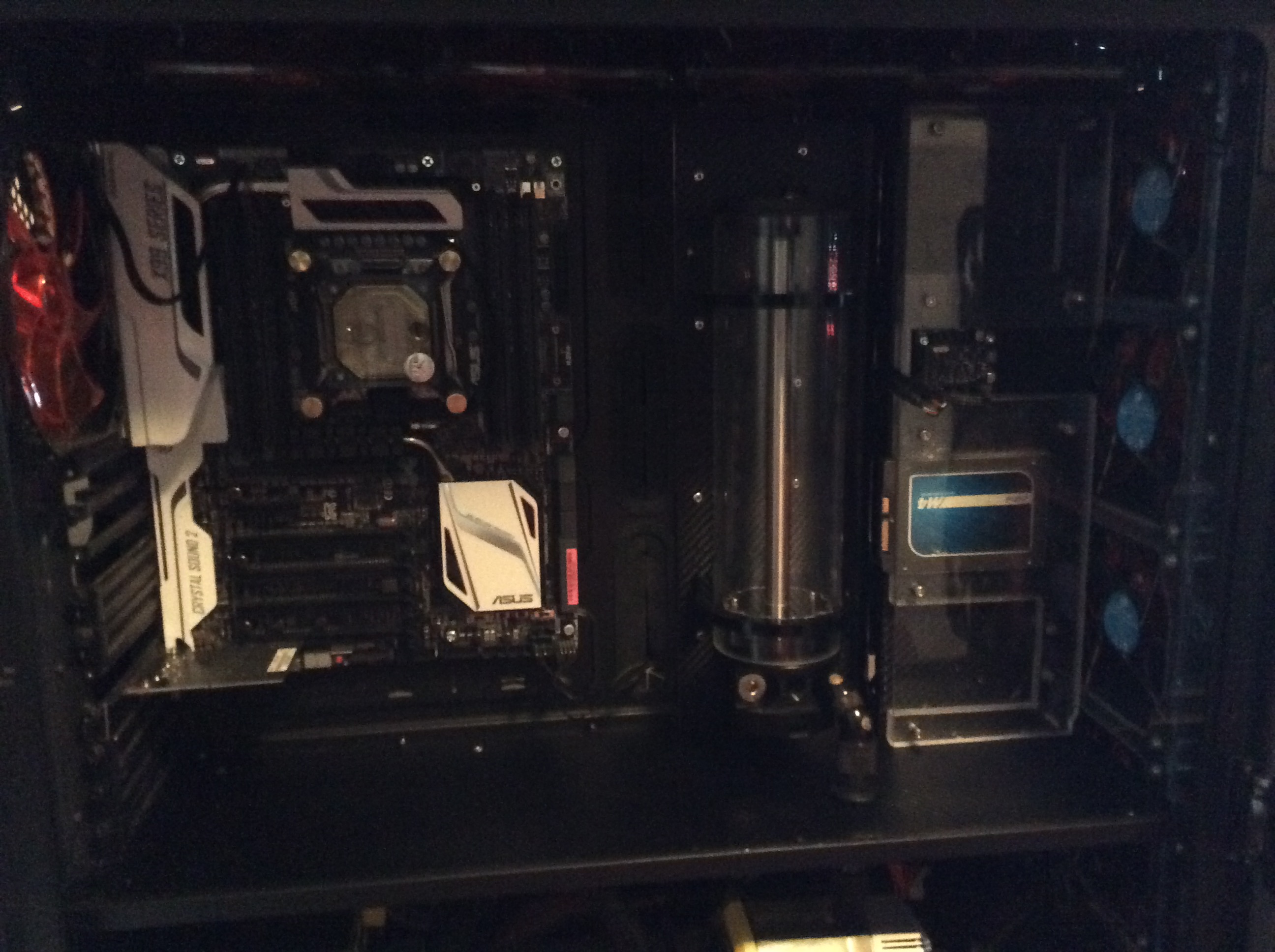

Ny bakeplate.

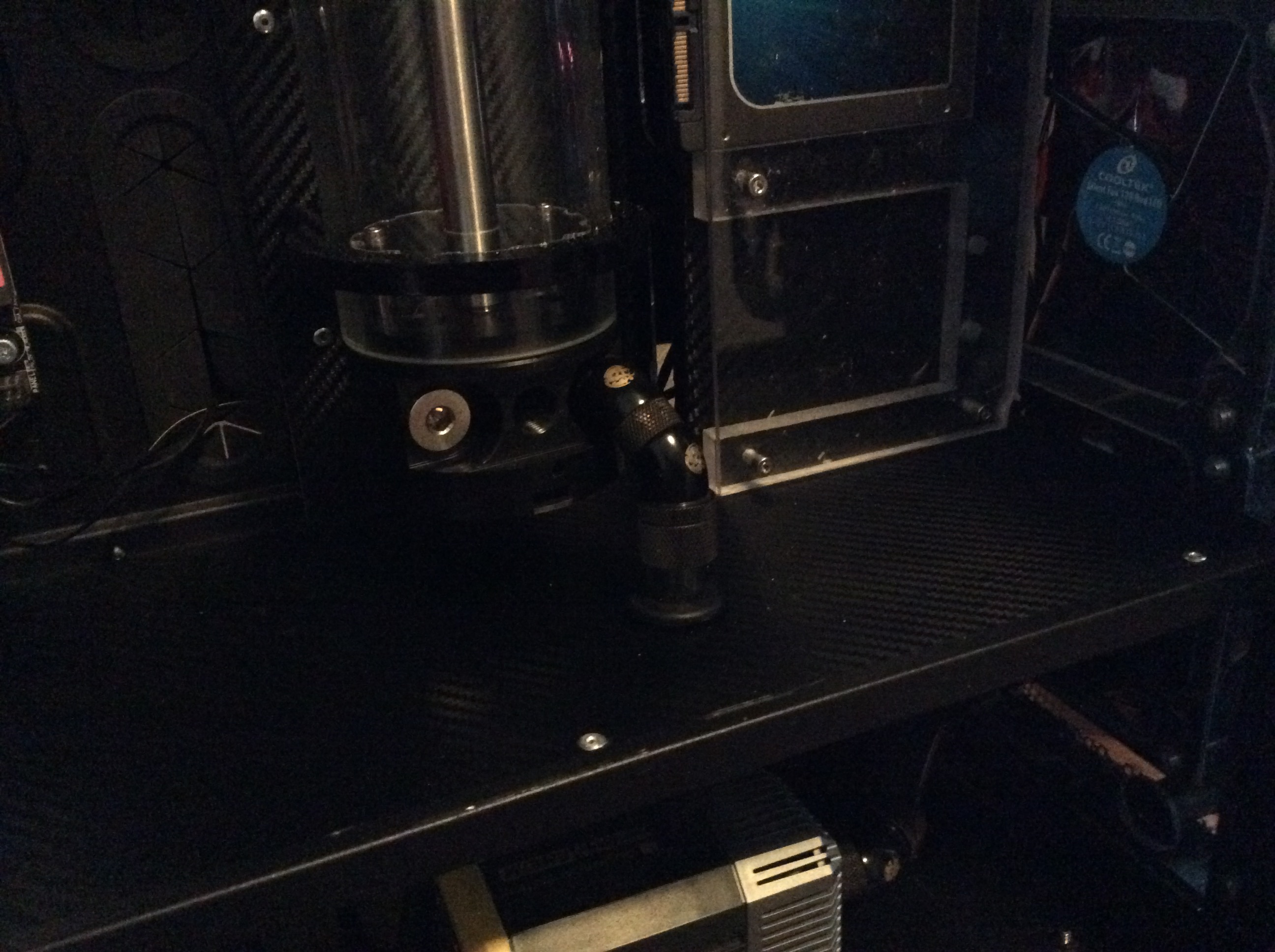

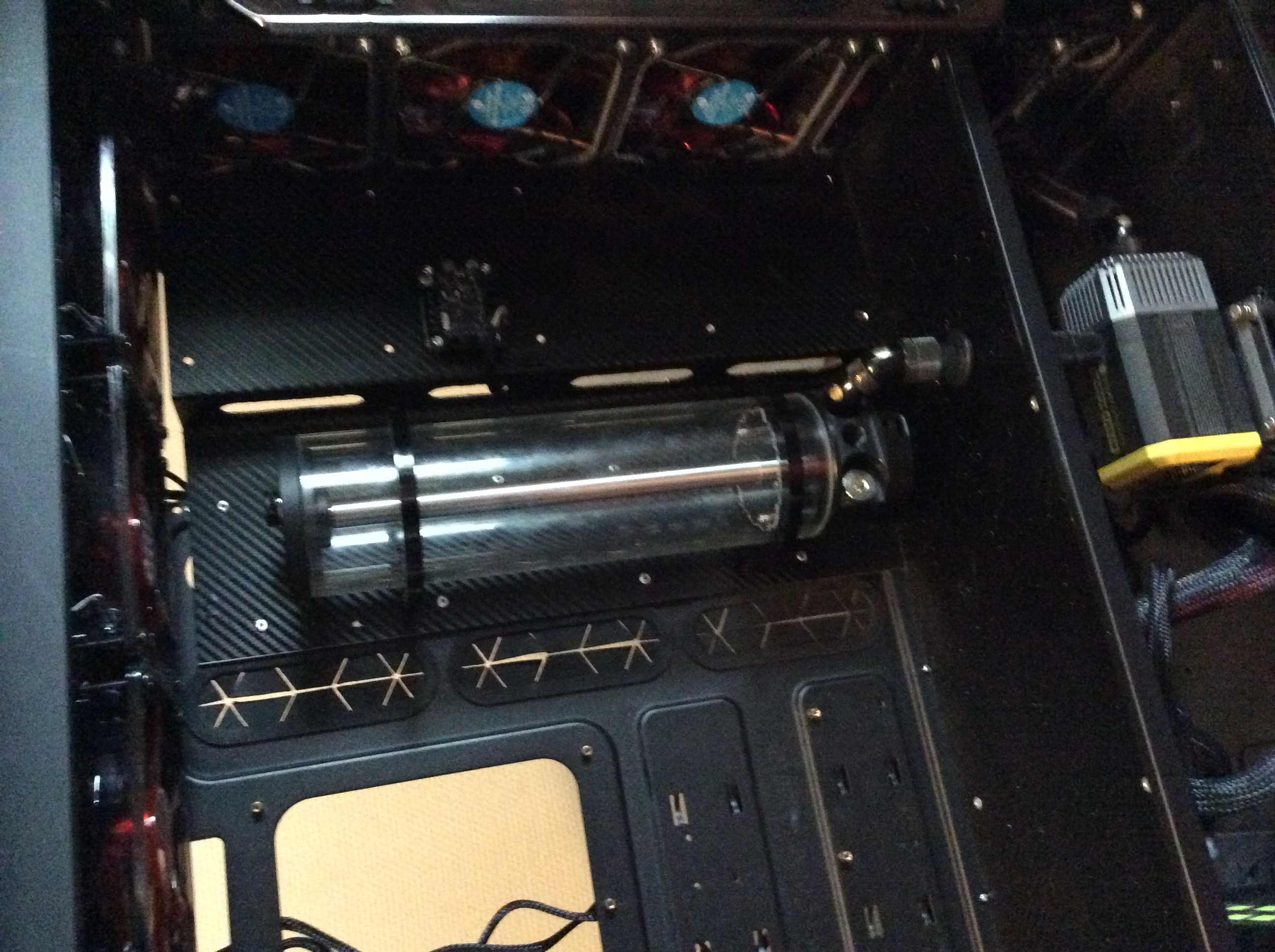

Reservoar på plass.

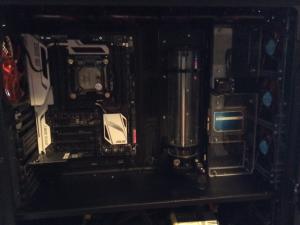

post-351316-0-68496100-1457711914_thumb.jpeg post-351316-0-08818200-1457711930_thumb.jpeg



Ferdig. Det er bare litt igjen som mangler. Men det blir en stund til neste update.



Skal ha en Aquero 6 , SSD disk på 500 GB, ram og ekstern DVD brenner.

Trenger også å montere resten av kjølesystemet før den er oppe og går.



Men nå har iallfall grafikkortet plass. Det kostet heldigvis bare 250,- og få fikset det.

Endret av Woodcarving Reidar Eliassen
Lenke til kommentar
  • 3 uker senere...

Ny oppdatering.



Fikk tak i lexan til et deksel som skal ligge mellom radiator og støvfilter både på toppen og foran.

Betalte 300,- for det.



Den foran er på 150 x 500 mm, og har blit knekt i en 90 graders vinkel på begge langsidene for å dekke på siden av radiatoren også med 40 mm ned.

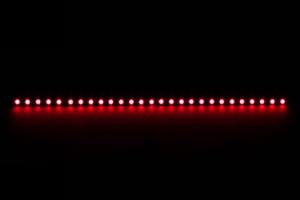

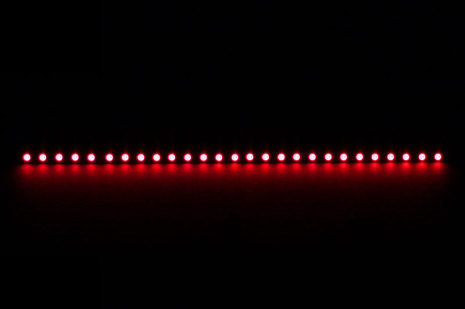

Har også kjøpt 2 stk https://www.techbay.no/product.html/nanoxia-rigid-led-30-cm-rod?category_id=168

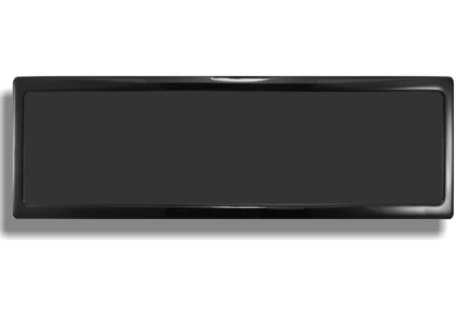

Og 1 stk https://www.techbay.no/product.html/demciflex-filter-4x120mm-rektangular-sort?category_id=237

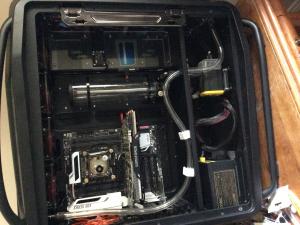

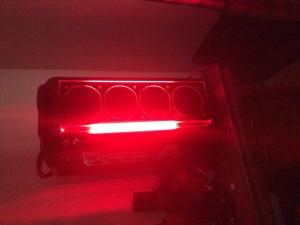

Da ble det slik ferdig montert.




Så kommer toppen på neste oppdatering.

Lenke til kommentar

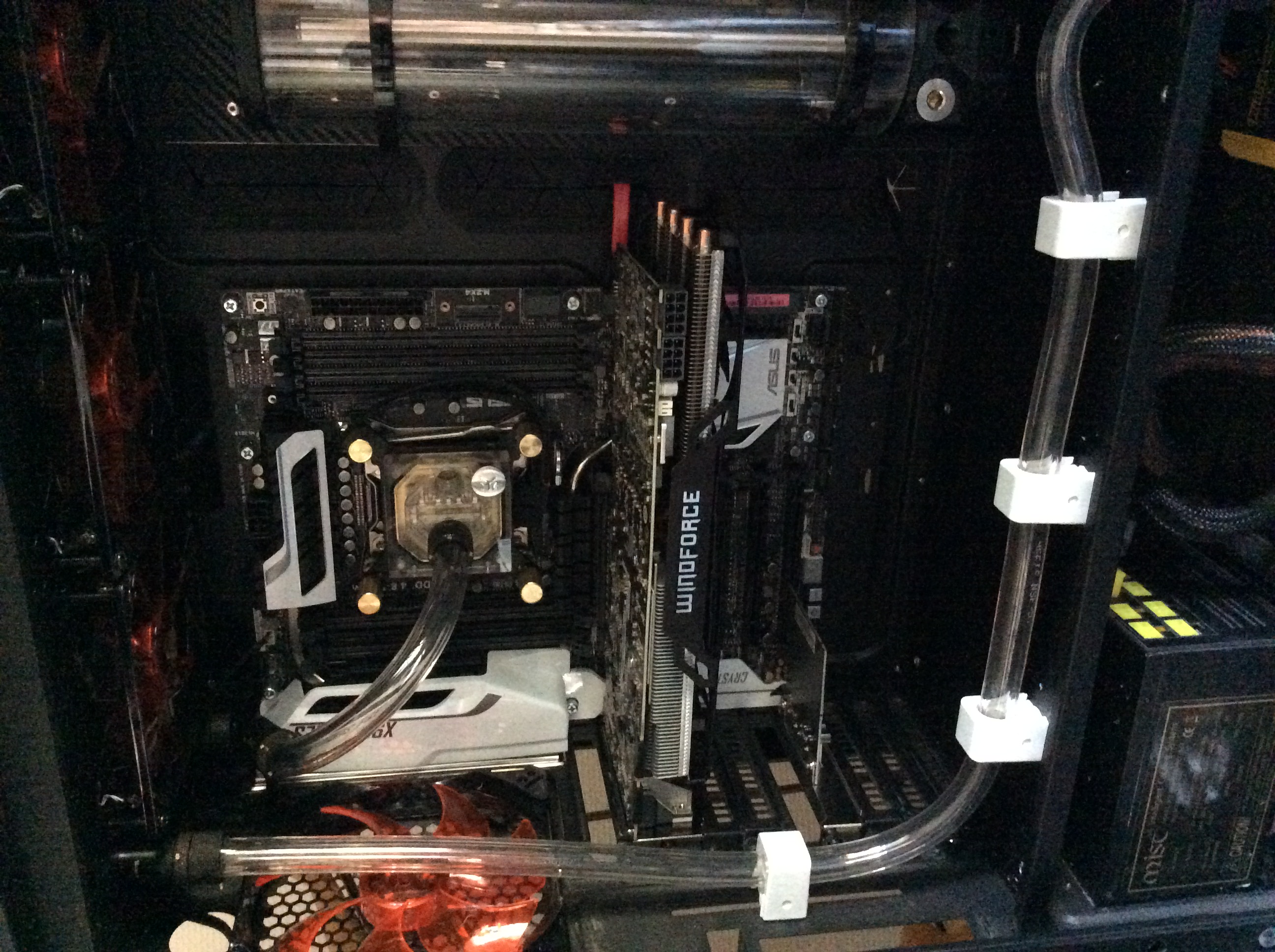

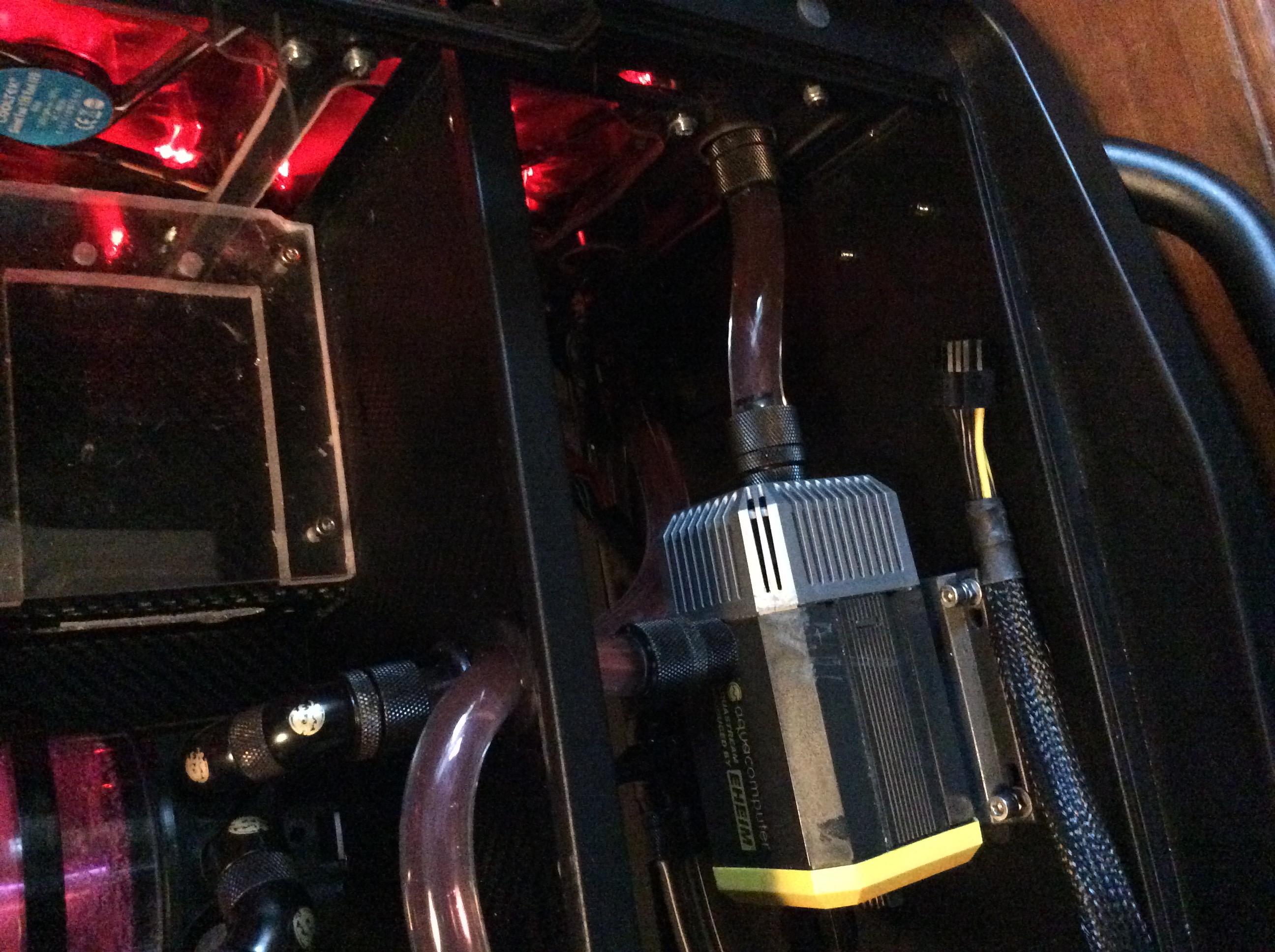

Svarte, jeg fikk koblet sammen hele kjølesystemet, og så viste det seg at pumpen gikk motsatt av det jeg trodde. Så for å ordne det, så måtte jeg koble om en del av slangene og flytte pumpen litt.



Men det gikk bra, og jeg kunne bruke de slangene jeg hadde.





post-351316-0-00193500-1460139372_thumb.jpeg post-351316-0-15427000-1460139382_thumb.jpeg






Fikk en del penger i dag, så det ble bestilt en 500 GB SSD disk også.



Har aldri prøvd et slik oppsett før med radiatorer i toppen og 1 foran. Har alltid hatt radiatoren lavere en reservoaren for å være sikker på at systemet ble fritt for luft.



Er ikke helt fornøyd med fargen på kjølevesken men den skal være uv reaktiv. Får se hvordan det blir når uv lysene kommer på plass

Endret av Woodcarving Reidar Eliassen
Lenke til kommentar
